Компания АЗИМУТ ФОТОНИКС предлагает гониометры c 2 кругами от компании Huber Diffraction. Гониометры представлены в стандартной и вакуумной конфигурации.

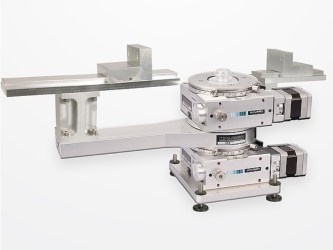

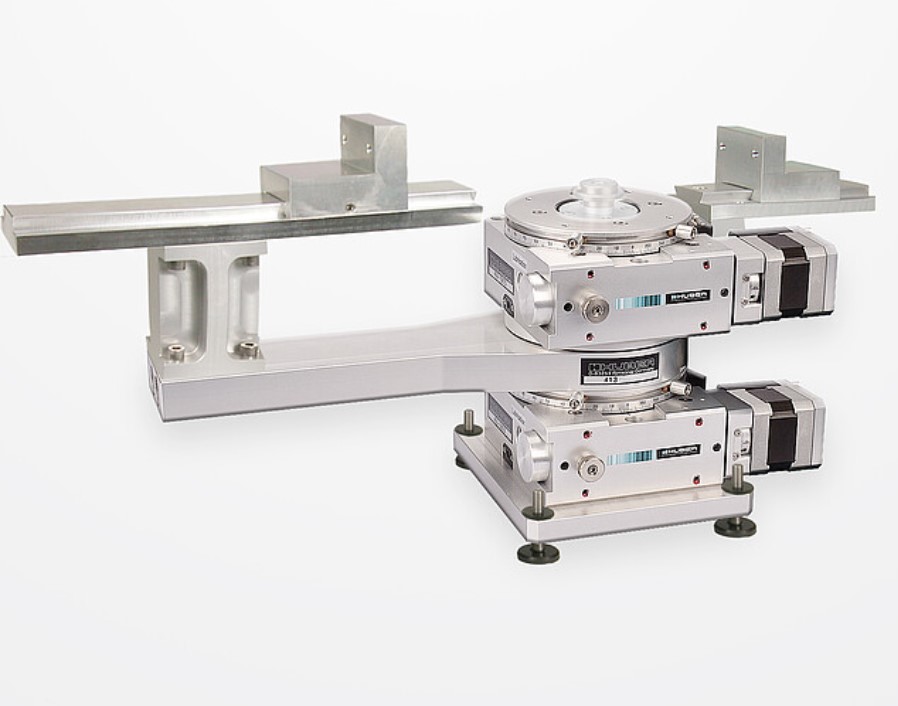

Система 413 представляет собой комбинацию двух 1-круговых гониометров 409.
Оба круговых движения независимы друг от друга.
Верхний круг оснащен 2-тета-манипулятором с призменной направляющей и кареткой.
Сбоку на корпусе верхнего круга установлена дополнительная призматическая направляющая с кареткой.
- Четыре прецизионные конфигурации;
- Две конфигурации под нагрузку.
Специальные версии:
- Подходит для вакуума;
- Немагнитная;
- С защитой от излучения;
- В черном варианте.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон хода (°) |
360 |
|
Материал (корпус/червячная передача): |
Алюминий/бронза |
|
Передаточное число |
360:1 |
|
Разрешение (°) |
0.001 * 0.0005 (мин.) |
|
Мин. крутящий момент (Нм) |
3.8 |
|
Макс. выходной крутящий момент (Нм) |
250 |
|
Жесткость (мкрад/Нм) |
0.02 |
|
Вес (кг) |
200 |
|
Размер фланца (мм) |
82 |
|
Передаточное отверстие (мм) |
500 (стандарт) |
* Шаговый двигатель, 1000 шагов/оборот.
Конфигурации точности:
|
Параметр |
Значение |
||||
|
X1 |
X2 |
X3 |
XE |
||
|
Точность (") |
≤ |
45 |
30 |
15 |
По запросу |
|
Повторяемость (однонаправленная) (") |
≤ |
4 |
2 |
2 |
По запросу |
|
Ошибка реверсирования (") |
≤ |
20 |
15 |
9 |
По запросу |
|
Эксцентриситет (мкм) |
≤ |
5 |
3 |
2 |
2 |
|
Биение (") |
≤ |
8 |
4 |
3 |
2 |
Конфигурации нагрузки:
|
Параметр |
Значение |
|
Вертикальная ось |
|
|
W1: Макс. нагрузка (Н) |
1100 |
|
W2: Макс. нагрузка (Н) |
1800 |
- Вертикальная ось гониометра (V-W1, V-W2)
- Горизонтальная ось гониометра (H-W1, H-W2)

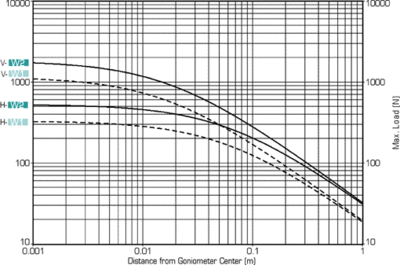

- Максимальная нагрузка на плечо 2-тета зависит от расстояния (импульса).

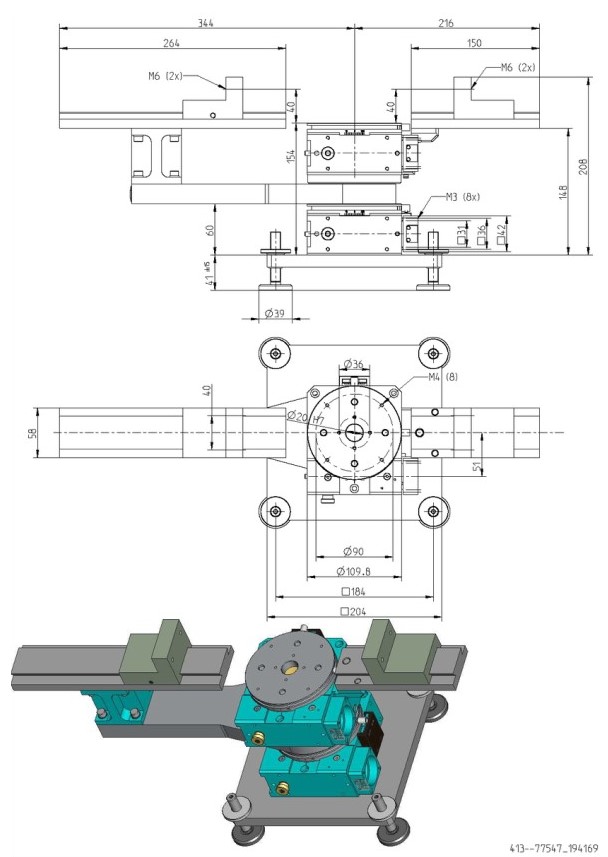

Габариты:
