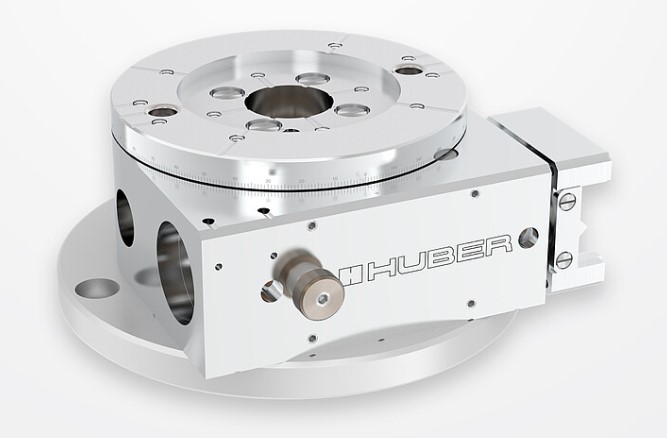

Компания АЗИМУТ ФОТОНИКС предлагает гониометры c одним кругом от компании Huber Diffraction. Гониометры представлены в стандартной и вакуумной конфигурации.
- Четыре прецизионные конфигурации;
- Две конфигурации под нагрузку.
Специальные версии:
- Подходит для вакуума;
- Немагнитная;
- С защитой от излучения;
- В черном варианте.
Индивидуальная модульная настройка:
- От базовой модели до high-end системы;
- К многоосевым системам;
- С индивидуальным передаточным отверстием;
- С шаблоном отверстий по индивидуальному заказу.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон хода (°) |
360 |
|
Материал (корпус/червячная передача): |
Алюминий/бронза |
|
Передаточное число |
180:1 |
|
Разрешение (°) |
0.002 * 0.001 (мин.) |
|
Мин. крутящий момент (Нм) |
0.05 |
|
Макс. выходной крутящий момент (Нм) |
1.2 |
|
Жесткость (мкрад/Нм) |
22 |
|
Вес (кг) |
1.5 |
|
Размер фланца (мм) |
32 |
|
Передаточное отверстие (мм) |
20 |
* Шаговый двигатель, 1000 шагов/оборот.
Конфигурации точности:
|
Параметр |
Значение |
||||
|
X1 |
X2 |
X3 |
XE |
||
|
Точность (") |
≤ |
60 |
40 |
25 |
По запросу |
|
Повторяемость (однонаправленная) (") |
≤ |
4 |
2 |
2 |
По запросу |
|
Ошибка реверсирования (") |
≤ |
30 |
20 |
10 |
По запросу |
|
Эксцентриситет (мкм) |
≤ |
8 |
5 |
2 |
2 |
|
Биение (") |
≤ |
18 |
10 |
8 |
8 |

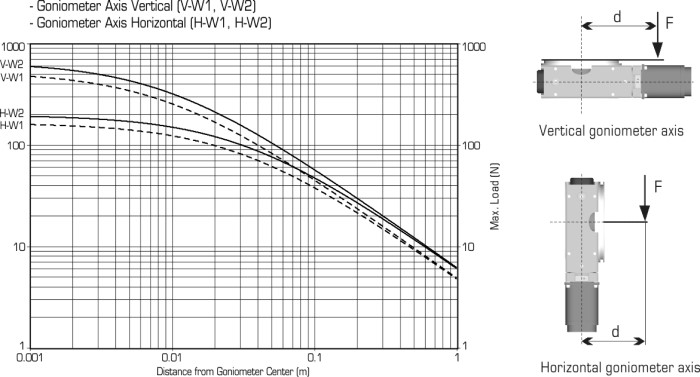

Конфигурации нагрузки:
|
Параметр |
Значение |
|
|
Вертикальная ось |
Горизонтальная ось |
|
|
W1: Макс. нагрузка (Н) |
400 |
125 |
|
W2: Макс. нагрузка (Н) |
650 |
200 |

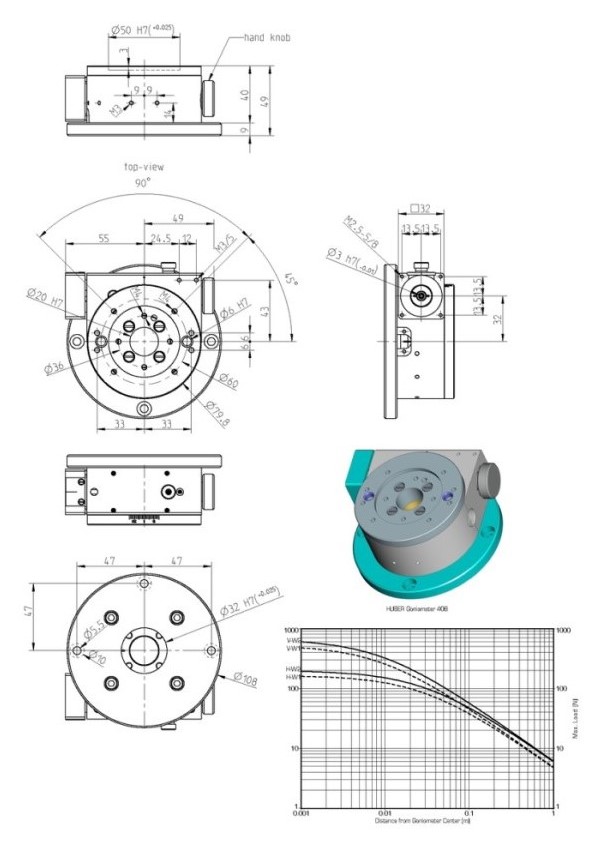

Габариты:
