Поставщик
|
Optosky |
|
Применение
|
биология, ботаника, паразитология, медицина |
|
Диапазон длин волн, нм
|
400-435, 435-480, 480-500, 500-560, 560-590, 590-605, 605-760, 760-7830 |
|
Конструкция
|
с подключением к пк |
|
Max оптическое увеличение (К), крат
|
100 |
|
Min оптическое увеличение (К), крат
|
4 |
|
Тип подсветки
|
светодиодная лампа (LED) |
|
По методу исследования (контрастирования)
|
темное поле, фазово-контрастная микроскопия |
|
Интерфейс передачи данных (interfaces / inputs and outputs)
|
usb |

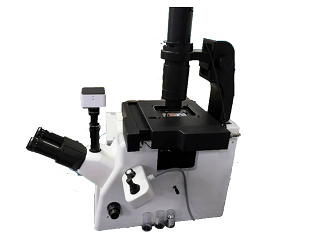

Модели гиперспектральных микроскопов Optosky ATH5010, ATH5011, ATH5020 обладают компактными размерами, высоким разрешением и отличным качеством. Модель состоит из микроскопа, с большим увеличением, гиперспектральной камеры, рабочей станции обработки данных и т.д.
ATH5010, ATH5011, ATH5020 используют ПЗС камеру 1920x1080 пикселей. Они гарантируют четкое изображение и низкий уровень шума. Встроенный уникальный алгоритм сжатия изображений, увеличивает срок их хранения (более 3 часов).
Технология спектроскопической визуализации ATH5010, ATH5011, ATH5020 позволяет быстро получать точное спектральное изображение с высоким разрешением.
|
Особенности - Спектральный диапазон: 400-1000 нм; - Гиперспектральное разрешение: менее 2.6 нм или 4 нм (ATP9020); - Широкий угол обзора: 23,5о при фокусном расстоянии 35 мм (по отношении к объективу); - Установка полного обзора: 0,9 мрад при фокусном расстоянии 35 мм (по отношении к объективу); - Обработка и анализ RGB изображений; - HD камера, HB LED. |
Применения: - Исследования в медицине; - Патологические исследования; - Фармацевтика; - Науки о жизни. |
Каков принцип медицинской микроспектроскопии?
Объект находится на операционном столе и наблюдается через объектив. Три способа наблюдения: первый, невооруженным глазом оперирующего хирурга; второй, наблюдает его ассистент; третий, пространственное сканирование при помощи визуализирующего спектрометра, посредством управления двигателем и получение спектральной информации для визуализации, затем анализ данных и обработки изображений – для отображения врачам через экран.
Модуль гиперспектральной визуализации для спектроскопии
|
Параметры |
Значения |
|
Спектральный диапазон, нм |
400-1000 |
|
Разрешение |
Улучшенное, до 3 нм |
|
Пространственное разрешение |
Улучшенное, до 2 мрад |
|
Количество спектральных каналов |
270 (max. 1280) |
|
Количество пространственных каналов |
480 (max. 1920) |
|
Размер пикселя, мм |
7.8 х 14.2 |
|
Числовая апертура |
F/2.4 |
|
Разрядность |
12 бит |
|
Поле зрения, при перекрытии |
Наклон менее 10% диаметра поля зрения |
|
Чистота поверхности |
В поле зрения нет явных дефектов, пятен, царапин, пузырьков воздуха и т.д. Нет явных обломков, жирной грязи и лишних приспособлений |
|
Степень наклона |
В пределах 10о |
|
Стабильность |
Устойчивость кронштейна, стационарное движение, устойчивое позиционирование в движении |
|
Параметры питания |
100 ~ 220 В ± 10% |
|
Электромагнитная совместимость |
Испытание на электромагнитную совместимость соответствует общим требованиям и требованиям безопасности |
Конфигурация микроскопа
|
Компонент |
Описание |
|
Оптическая система |
Оптическая система с бесконечной коррекцией / Оптическая система с нормальной коррекцией |
|
Головная часть микроскопа |
Бинокулярная или трикулярная, наклон 30 °, расстояние между окулярами 50-75 мм |
|
Окуляр |
Два окуляра высокой четкости, линзы PL10X / 22 мм, PL20X / 12 мм, поле обзора регулируется, ± 5 диоптрий, окулярный конус Φ30 мм |
|
Увеличение |
40 ~ 2000 (всего 8 вращающихся частей револьвера) |
|
Объектив |
Ахроматический объектив: 4Х, 10Х, 40Х, 100Х, опционально |
|
Револьвер |
Внутренние 4/5 отверстия |
|
Конденсор |
Конденсор Аббе (доступен в приложении фазового контраста, темного поля, поляризованный света с подключенным интерфейсом) |
|
Крепление |
220 × 148 мм, двухслойная платформа механического перемещения для передачи по оси X, ход: 76 × 50 мм; точность: 0,1 мм |
|
Фокусировка |
Точная фокусировка 0,002 мм |
|
Подсветка |
3 Вт светодиодное освещение, непрерывное, регулируемое, Köhler |
|
Цифровое изображение |
5 Мп, HD цифровой USB порт, четкое и плавное изображение, подключение к ПК для получения изображения, видео, измерений, редактирования, сохранения и печати |
Что входит в комплект?
|
Описание |
Кол-во, шт. |
Конфигурация |
|
Гиперспектральный микроскоп 400-1000 нм |
1 |
Стандартная |
|
Объектив и регулировка яркости |
1 |
Стандартная |
|
Рабочая станция для обслуживания гиперспектральных изображений (операционный контроллер и программное обеспечение) |
1 |
Стандартная |
|
Галогенный источник света
|
4 |
Стандартная |
|
Стандартная калибровочная доска
|
1 |
Стандартная |
В чем различия между ATH5010, ATH5011 и ATH5020?
|
Технические характеристики ATH5010: Монтажная платформа: инвертированный микроскоп Спектральный диапазон: 400-1000 нм Спектральное разрешение: 2,2 нм Установка с HD 2D сканированием Промышленная ПЗС-камера |
Технические характеристики ATH5020: Монтажная платформа: вертикальный микроскоп Спектральный диапазон: 400-1000 нм Спектральное разрешение: 2,2 нм Установка с HD 2D сканированием Промышленная ПЗС-камера |
|
Технические характеристики ATH5011: Монтажная платформа: инвертированный микроскоп Спектральный диапазон: 400-1000 нм Спектральное разрешение : 2,2 нм Установка с HD 2D сканированием ПЗС-камера научного класса (высокие SNR, чувствительность, разрешение) |
|
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Компания Optosky предоставляет первоклассные решения в области спектроскопии уже 20 лет. В компании Optosky предлагают широкий спектр услуг по послепродажному обслуживанию, чтобы предоставить пользователю полноценную поддержку в любых задачах.
