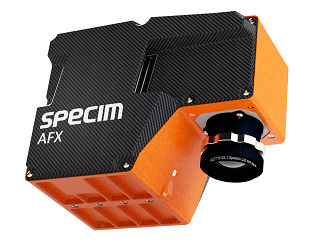

Камера Specim AFX17 – это решение для гиперспектральной визуализации в ближнем ИК диапазоне (900 – 1700 нм) с небольшим и мощным компьютером и высокопроизводительным модулем GNSS / IMU в одном компактном корпусе. Это современная система весом 2.5 кг, которая может использоваться с несколькими типами беспилотников - с несколькими роторами или с неподвижным крылом, с подвесом или без него. Данные собираются автоматически, следуя путевым точкам в плане полета, что позволяет легко управлять Specim AFX17.
|
Преимущества - Высокое качество данных; - Компактное и легкое универсальное решение; - Простота монтажа и эксплуатации; - Прямая географическая привязка. |
Получение данных - Эффективное использование света в сочетании с алгоритмом улучшения изображения обеспечивает высокое качество данных; - Полностью автоматизированный сбор данных в соответствии с планом полета; - Селективность спектральных полос позволяет сосредоточиться на данных, относящихся к применению. |
Интеграция - Все в одном корпусе, минимальное количество кабелей; - Подходит для различных БПЛА: мультироторных или неподвижных, с карданным подвесом или без. |

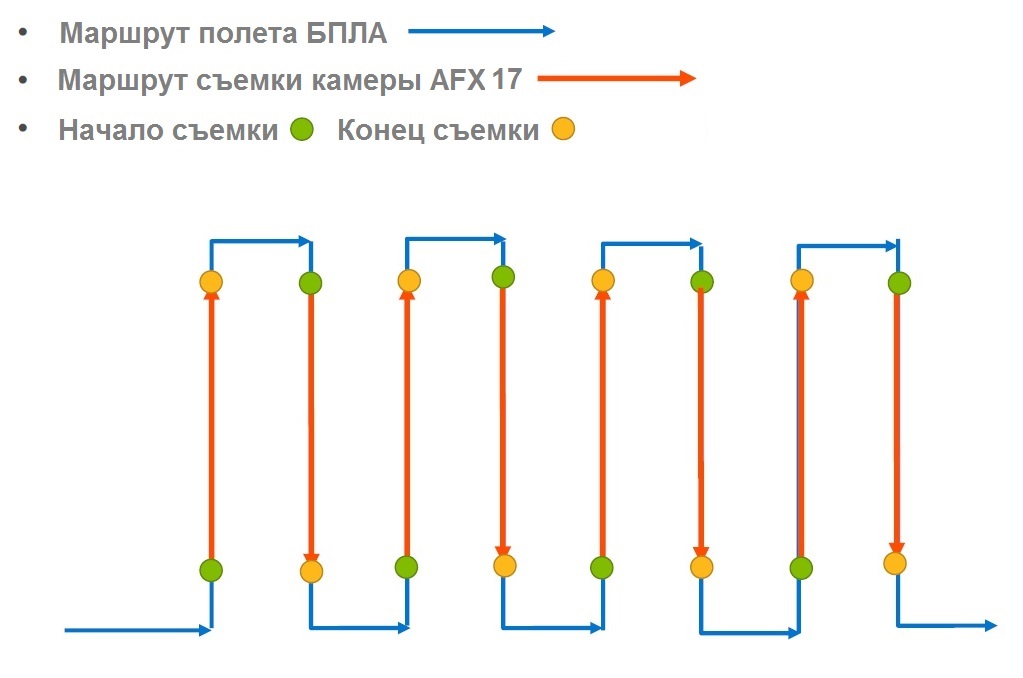

Маршрут полета БПЛА
|

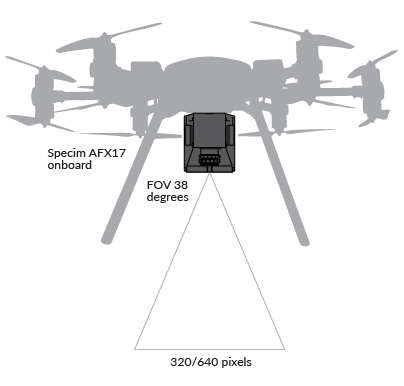

Формирование изображения
|
Наземное покрытие и разрешение с альтитуды
|
Высота |
Полоса земли |
Разрешение снимка (бининг 1) |
Разрешение снимка (бининг 2) |
|
50 м |
35 м |
5.5 см |
11 см |
|
100 м |
70 м |
11 см |
22 см |
|
150 м |
105 м |
16.5 м |
33 см |
|
Применения - Определение качества воды (загрязнение, прибрежные зоны, цвет океана, ...); - Точное земледелие (питательные вещества, засуха, удобрения, урожайность); - Поиск растительности (классификация насекомых и болезней растений, идентификация видов, картирование); - Мониторинг водно-болотных угодий; - Изучение популяций дикой природы; - Экологическое планирование и смягчение последствий стихийных бедствий; - Поиск лесных пожаров; - Оборона, безопасность и правоохранительные органы.
|
Ключевые особенности AFX17 - Комплексное решение для БПЛА; - Cпектральный диапазон от 900 до 1700 нм; - Поддерживает карданный или без карданный монтаж; - Режим спектрального ROI позволяет использовать как гиперспектральные, так и специализированные мультиспектральные конфигурации; - Значительное уменьшение аберраций типа “smile” и “keystone”; - Возможность большего сбора света; - Решение для определения местоположения и ориентации в реальном времени для прямой географической привязки.
|
Функциональность GNSS/IMU
- Получение данных GNSS / IMU в реальном времени;
- Положение @ 1 Гц;
- Угловое пространственное положение @ 50 Гц;
- Синхронизация времени по входу импульсами @ 1 Гц;
- Более высокая точность данных после обработки с помощью специализированного ПО POSPAC для БПЛА.
Технические характеристики (среднеквадратичная погрешность)
|
Параметры |
Служба стандартного определения местоположения объектов |
После обработки |
|
Позиция (м) |
1.5 - 3.0 |
0.02 - 0.05 |
|
Скорость (м/сек) |
0.05 |
0.015 |
|
Крен и тангаж (градусы) |
0.04 |
0.025 |
|
Истинный азимут (градусы) |
0.30 |
0.080 |
Управление полетом SPECIM AFX17
|

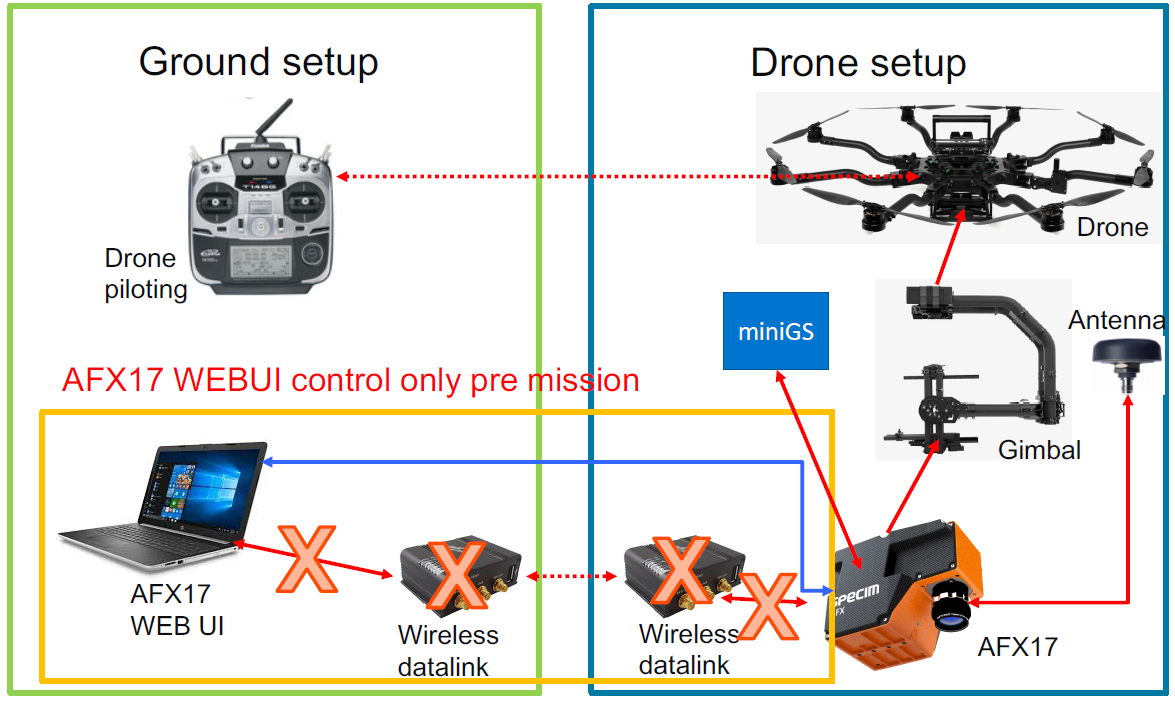

Автоматическое управление полетом
|

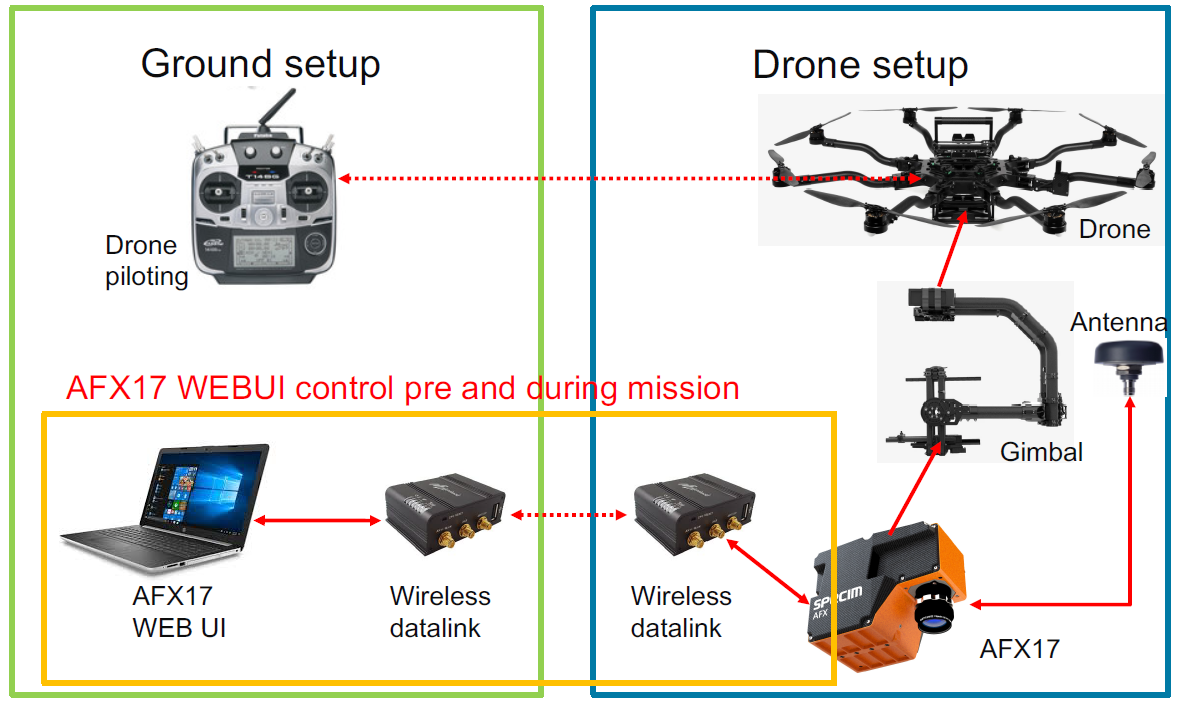

Управление полетом в ручном режиме
|
Технические характеристики гиперспектральной камеры Specim AFX17:
|
Параметры |
Значения |
|
Спектральный диапазон |
900 - 1700 нм |
|
Спектральная выборка |
3.5 нм |
|
Спектральное разрешение |
8.0 нм |
|
Фокусное расстояние объектива |
18 мм |
|
Поле зрения |
38 градусов |
|
F/# |
1.7 |
|
Кол-во спектральных полос |
до 224 |
|
Кол-во пикселей |
640 |
|
Опции спектрального биннинга |
1, 2, 4, 8 |
|
Опции пространственного биннинга |
1, 2 |
|
Спектральный ROI |
Выбирается пользователем |
|
Максимальная скорость |
670 кадров/ сек. (полный кадр) |
|
Динамический диапазон |
3400 |
|
Отношение сигнал/шум |
1200:1 |
|
Потребляемая мощность |
24 Вт |
|
Температура хранения |
-20 … +50C |
|
Рабочая Температура |
+5 … +40C |
|
Относительная влажность |
5-90 % (без конденсации) |
|
Опции для БПЛА |
· Мультиротор с карданным подвесом · Мультиротор без карданного подвеса · БПЛА с неподвижным крылом |
|
Карданный подвес |
Подвес оптимизирован под MoVI pro |
|
Вес карданного подвеса |
2.2-2.5 кг |
|
Рабочая высота |
50-150 м |
|
GNSS/IMU |
Trimble APX-15 |
|
GPS антенна |
Trimble AV 14 |
|
Габаритные размеры (Ш x В x Д) |
131 x 152 x 202 мм |
|
Вес (без подвеса) |
2.5 кг |
|
Вес (с подвесом) |
~ 5 кг |
Габаритные размеры
Варианты крепления
• Мультироторный дрон с карданным подвесом (например, Freefly Alta X или Alta 8 PRO)
• Максимальная полезная нагрузка 15,9 кг / 9 кг
• Время полета с полезной нагрузкой ~ 5 кг (AFX17 + подвес) 15-30 минут
• Мультироторный дрон, без кардана (например, Freefly Alta X или Alta 8 PRO)
• Максимальная полезная нагрузка 15,9 кг / 9 кг
• Время полета с грузом ~ 2,5 кг 20-40 минут
• БПЛА с фиксированным крылом, без подвеса (Delair DT26 Open payload )
• Полезная нагрузка до 3 кг, максимальный размер 369 x 178 x 235 мм (Д х Ш х В)
• Круизная скорость 60 км / ч ~ 16,7 м / с
• Продолжительность полета до 135 мин.
• Дальность до 30 км (250 м над уровнем моря)
!!!Внимание!!! Без карданного подвеса можно использовать БПЛА с меньшей полезной нагрузкой.
|
