Поставщик
|
Specim |
|
Типы изделий
|
камеры |
|
Тип камеры
|
гиперспектральные |
|
Тип сенсора
|
CMOS |
|
Спектральный диапазон камер
|
380-1000 нм |
|
Интерфейс
|
Camera Link |
|
Спектральный диапазон
|
380-1000 нм |
|
Режим сканирования
|
пространственное |
|
Применение камеры
|
для промышленности |
Гиперспектральная визуализация в промышленности
Химический анализ с помощью систем визуализации - одна из самых мощных технологий неразрушающего контроля, позволяющая создавать передовые системы машинного зрения для производства, переработки и контроля качества. Гиперспектральное изображение обеспечивает надежные последовательные методы анализа с высокой точностью. Наши клиенты утверждают, что гиперспектральное изображение обеспечивает глубокое понимание процессов и явлений, создавая возможности контроля процесса, которые ранее были недостижимы.
Гиперспектральная визуализация в науке
Гиперспектральная визуализация используется во многих областях исследований, таких как науки о жизни (физика, химия, биология и т.д.), исследования растительности, судебная экспертиза, анализ пищевых продуктов и исследования полезных ископаемых. В каждой области применения гиперспектральный сканер используется для идентификации, измерения и составления карт биологических, химических и физических свойств изображенных объектов.
Специальная технология Specim обеспечивает исключительную надежность и производительность. Измерения могут быть выполнены с высокой точностью в сотни раз быстрее, чем при использовании конкурирующих технологий.
Спектральные сканеры Specim представляют собой комплексные решения для исследовательских приложений. В течение нескольких секунд они могут визуализировать биологические, химические и физические свойства исследуемых образцов и предметов, будь то артефакт или живой организм. Наши клиенты используют данные системы гиперспектральной визуализации в самых разных областях, начиная от обнаружения рака и заканчивая химическим анализом и составлением карт фотосинтеза в режиме реального времени.
Спектральные Камеры
Благодаря глубокому пониманию гиперспектральной визуализации компания Specim смогла тщательно оптимизировать все компоненты систем визуализации и создать готовые спектральные камеры, не имеющие аналогов. Эти полностью откалиброванные гиперспектральные линейные камеры точно измеряют полный спектр для каждого пикселя изображения одновременно.
Все продукты Specim обладают отличным качеством изображения с превосходной пропускной способностью света, что приводит к высоким значениям скорости и производительности. Гиперспектральные системы Specim предназначены для широкого круга приложений, начиная от точных цветовых измерений и заканчивая химическим анализом.

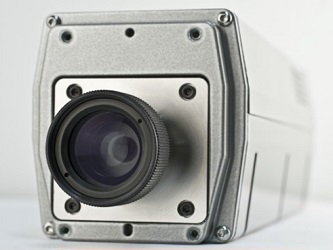

Гиперспектральная камера, работающая в видимом и ближнем ИК диапазонах (VIS: 380-800 нм и VNIR: 400-1000 нм). Гиперспектральная камера PFD с высоким разрешением, высокой частотой кадров, гибким выбором длины волны и прочным корпусом является отличным инструментом для промышленных применений.
Гиперспектральная камера PFD состоит из спектрографа ImSpector V8E или V10E для диапазона длин волн 380-800 нм или 400-1000 нм соответственно и высокоскоростного CMOS-детектора. Дифракционная решетка и объектив, используемые в спектрографе, обеспечивают высокое качество изображения с низким уровнем искажений.
Камера PFD компании Specim обеспечивает гибкость и высокую скорость, которые необходимы в промышленных приложениях по контролю качества. Комбинация нескольких областей интересов (ROI) и биннинга дает возможность оптимальной настройки системы и управления для пользователя.
Полный спектральный диапазон может быть получен при частоте 150 кадров/ сек с пространственным разрешением 1312 и до 100 кадров/ сек с более высоким пространственным разрешением в 1775 пикселей. При выборе определенных спектральных диапазонов достигается скорость до 1000 кадров/ сек.
|
Особенности: - Спектральный диапазон: 400 - 1 000 нм; - Спектральное разрешение: 2.8 нм; - Пространственное разрешение: 1312 пикселя; - Частота кадров: 65 кадров/ с (полный кадр), до 180 кадров/с с биннингом; - Тип сенсора: КМОП; - Отличное соотношение сигнал / шум с биннингом. |
Применения: - Контроль качества; - Пищевая и сельскохозяйственная промышленность; - Сортировка и контроль качества в реальном времени; - Исследования растений; - Мониторинг окружающей среды; - Обнаружение контрафакта.
|
Аксессуары:
Для расширения функционала камеры, SPECIM предоставляет различные аксессуары.
Объективы для обеспечения оптимального качества изображения во всем спектральном диапазоне:
|
|
PFD |
PFD4K |
|
Тип объектива |
Поле зрения |
Поле зрения |
|
OLE 18 |
31,7o |
38o* |
|
OLE 23 |
25,7o |
34,3o* |
|
OLE 140 |
4,3o |
5o* |
*при пространственном разрешение 1550 пикселей
Волоконная оптика для преобразования камеры в спектрометр. Все точки измеряются одновременно без движущегося мультиплексора.
Зеркальный сканер или вращающаяся платформа для сканирования неподвижных целей и наружных сцен, или подвижный столик для микроскопии.
ПО LUMO
Гиперспектральная камера SPECIM PFD поддерживает ПО LUMO, которое имеет следующие функции:
- Сбор и сохранение данных на жестком диске
- Настройка параметров камеры
- Визуализация изображений в режиме реального времени.
Кубы данных сохраняется в совместимом с ENVI формате, что позволяет продолжить обработку в других программах.
Технические характеристики гиперспектральных камер PFD-65 компании Specim:
|
Параметр |
Значение |
|||
|
Оптические характеристики |
||||
|
Тип камера |
PFD-65-V8E |
PFD-65-V10E |
PFD4K-65-V10E |
|
|
Спектральный диапазон |
380 - 800 нм |
400 - 1000 нм |
||
|
Спектральное разрешение FWHM |
2 нм (30 мкм щель) |
3 нм (30 мкм щель) |
||
|
Спектральная выборка |
0.59 – 4.75 нм /пиксель * |
0.78 – 6.27 нм / пиксель * |
||
|
Спектральное разрешение |
Среднеквадратический размер пятна < 9 мкм |
|||
|
F/# |
F/2.4 |
|||
|
Ширина щели |
30 мкм (50 или 80 мкм опционально) |
|||
|
Эффективная длина щели |
10.5 мм |
14.2 мм |
||
|
Общая эффективность (типичная) |
> 50 % в зависимости от поляризации |
|||
|
Рассеянный свет |
< 0.5 % (галогенная лампа, фильтр нижних частот на 590 нм ) |
|||
|
Электрические характеристики |
||||
|
Тип детектора |
КМОП |
|||
|
Пространственное разрешение |
1312 пикселей |
1775 пикселей |
||
|
Кол-во спектральных полос |
768 |
|||
|
Размер пикселя |
8 x 8 мкм |
|||
|
Выход камеры |
Цифровой 12 быит |
|||
|
Интерфейс |
Base CameraLink |
|||
|
Управление камерой |
CameraLink |
|||
|
Частота кадров |
до 150 кадров/ сек. |
до 100 кадров/ сек. |
||
|
Дополнительные возможности |
Спектральный биннинг до x8 Множественная область интересов (ROI) как в пространственной, так и в спектральной области |
|||
|
Время экспозиции |
0.1 – 100 мсек. |
|||
|
Потребляемая мощность |
< 5 Вт |
|||
|
Входное напряжение |
12 В (OEM), 24 В (в корпусе) |
|||
|
Характеристики окружающей среды |
||||
|
Температура хранения |
- 20 … +50оС |
|||
|
Рабочая температура |
+5 … +40оС, без образования конденсата |
|||
|
Механические характеристики |
||||
|
|
OEM |
В корпусе |
||
|
Размер |
231 x 80.5 x 78 мм |
330 x 85 x 90 мм |
||
|
Вес |
1.8 кг |
2.7 кг |
||
|
Тип покрытия |
Анодированный алюминий с крепежными винтовыми отверстиями |
|||
|
Тип крепления объектива |
Стандартный разъем C-mount |
|||
|
Пользовательские настройки |
Нет |
|||
|
Затвор |
Опционально |
Да, управление через USB порт |
||
*) Регулируется спектральным биннингом.
