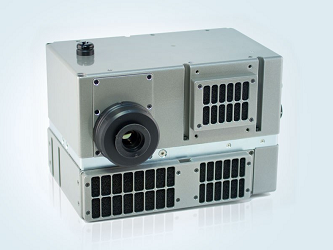

AisaOWL - революционная гиперспектральная тепловизионная камера длинноволнового ИК диапазона (LWIR) с возможностью распознавать химический состав материалов даже с очень низкой температурой при слабом освещении.
Гиперспектральная камера AisaOWL компании Specim с рабочим диапазоном от 7.6 до 12.3 мкм (96 каналов) обладает чувствительностью для обнаружения и классификации даже газов.
AisaOWL – это компактная быстродействующая высокоэффективная гиперспектральная система с технологий "pushbroom" для задач дистанционного зондирования. Система охлаждения AisaOWL работает по циклу Стирлинга, что упрощает конструкцию и позволяет достичь веса всей системы в 13.1 кг.
Благодаря своей конструкции и чувствительности, AisaOWL регистрирует все спектральные полосы для всей ширины в 384 пикселя одновременно и постоянно поддерживает скорость работы ЗУ на уровне 100 кадров в секунду. В итоге быстрое движение сенсора или цели не приводит к ухудшению качества изображения.
Единственной подвижной частью камеры AisaOWL является затвор, используемый для калибровки темного изображения между периодами сбора данных. Отсутствие движущихся частей и сложная система монтажа позволяют получать изображение без искажений.
Колебание оптической оси прибора, флуктуации временного положения импульсов при дискретизации, пространственное смещение пикселей, спектральный сдвиг и эффекты искажения – это все основные проблемы получения гиперспектрального изображения с воздуха для приборов на базе технологии «whiskbroom» и Фурье-Преобразования. Данные проблемы отсутствуют у AisaOWL, при этом сохраняются высокая чувствительность, а конструкция системы отличается простотой.
Комплектация AisaOWL:
AisaOWL компании Specim - автономная готовая к использованию система, которая состоит из:
- Сенсор AisaOWL с калибратором;
- Сбор данных и блок питания (DPU) с удобным интерфейсом и программным обеспечением для получения изображений;
- Высокопроизводительный датчик GNSS / IMU;
- Программное обеспечение для предварительной обработки CaliGeoPRO.
Преимущества:
- Компактный датчик;
- Встроенный калибратор;
- Отсутствие специальных требований по техническому обслуживанию;
- Высокая чувствительность;
- Отличные характеристики спектрального и пространственного изображения;
- Полное покрытие LWIR диапазона от 7.7 до 12.3 мкм с 96 спектральными полосами.
Технические характеристики гиперспектральных камер AisaOWL компании Specim:
|
Параметр |
Значение |
|||
|
Спектральный диапазон |
7.7 - 12.3 мкм |
|||
|
Спектральное разрешение |
100 нм |
|||
|
F/# |
F/2.0 |
|||
|
Калибровка |
Детектор оснащен спектральным, радиометрическим и геометрическим калибровочным файлом |
|||
|
Пространственное разрешение |
384 пикселя |
|||
|
Частота кадров |
До 100 Гц |
|||
|
Время интеграции |
Регулируется в течение периода кадра |
|||
|
Поле зрения |
24° или 32.3° |
|||
|
Мгновенный угол поля зрения (угол поля зрения, который приходится на один пиксель) |
0.063° или 0.084° |
|||
|
Полоса захвата |
0.425 или 0.58 x (высота над уровнем моря) |
|||
|
Разрешение на местности при 1000 м над уровнем моря |
1.1 или 1.5 м |
|||
|
Электромеханический затвор |
Да, двойной калибратор черного тела |
|||
|
Стабилизация температуры оптики |
Да |
|||
|
Тип детектора |
КРТ детектора с системой охлаждений Стирлинга |
|||
|
Кол-во спектральных полос |
96 |
|||
|
Спектральный выборка / полоса |
48 нм |
|||
|
Выходной канала |
14-бит LVDS |
|||
|
|
8 мкм |
10 мкм |
12 мкм |
|
|
Отношение сигнал/шум (цель 300 K) |
360 |
500 |
200 |
|
|
Спектральный эквивалент шума (мВт/м2*ср*мкм) |
25 |
20 |
40 |
|
|
Режимы работы |
Гиперспектральный и мультиспектральный. Оператор регулировать настройки для конкретных применений и быстро переключаться с одного режима или конфигурации на другие в полете. |
|||
|
Потребляемая мощность |
Сенсор < 200 Вт, Калибратор < 50 Вт (тип.), < 400 Вт (макс.) |
|||
|
Механические характеристики |
||||
|
Размер |
Сенсор 255 x 285 x 223 мм |
Калибратор 365 x 194 x 110 мм |
||
|
Вес |
Сенсор 13.1 кг |
Калибратор 4.5 кг |
||
|
Характеристики окружающей среды |
||||
|
Температура хранения |
-20…+50 °С |
|||
|
Рабочая Температура |
+5…+40 °С, без конденсации |
|||
