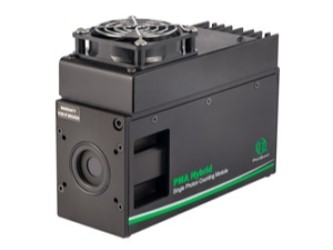

Гибридный фотоумножитель в сборе с детектором серии PMA Hybrid

PMA Hybrid - это компактный, чувствительный к одиночным фотонам детектор, основанный на быстродействующей гибридной фотоумножительной трубке (R10467 от Hamamatsu) с охладителем Пельтье для снижения скорости темнового счета. Он оснащен двумя сигнальными выходами: импульсом отрицательного напряжения для синхронизации и подсчета и аналоговым положительным выходным напряжением, пропорциональным скорости счета, которое может быть подключено, например, к аналого-цифровым преобразователям. В комплект детектора входят источник питания высокого напряжения, предварительный усилитель с защитой от перегрузки и процедура аварийного отключения, если частота счета детектора достигает критического предела.

Корпус со специальным радиочастотным экранированием

PMA Hybrid заключен в алюминиевый корпус с никелевым покрытием для достижения высокого уровня радиочастотного экранирования и защиты от помех от других устройств. Встроенный предварительный усилитель специально оптимизирован для приложений, чувствительных к синхронизации, таких как коррелированный по времени подсчет одиночных фотонов (TCSPC). Доступ к выходному сигналу PMA Hybrid осуществляется через стандартный разъем SMA на 50 Ом.

Спектральные диапазоны от 220 до 890 нм

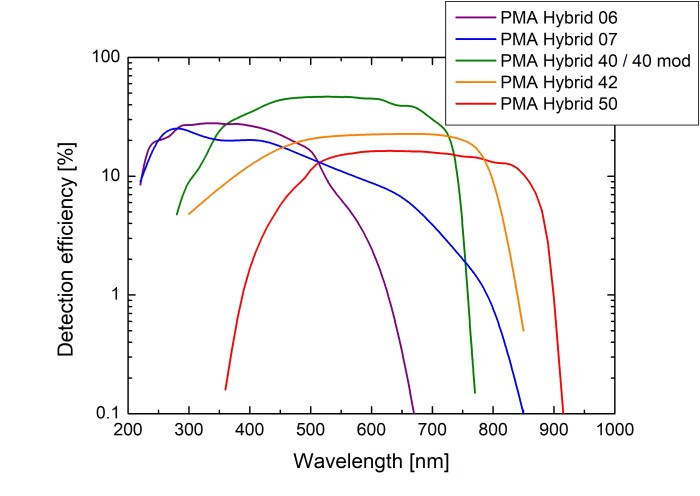

Эффективность обнаружения гибридных фотоумножителей в сборе из серии PMA Hybrid. Для удовлетворения потребностей пользователя в PMA Hybrid могут быть встроены пять различных фотокатодов. PMA Hybrid 06 и 07 чувствительны к ультрафиолетовому излучению и в синей области спектра. Высокая эффективность обнаружения в видимом спектре (до 45% при 500 нм) достигается с помощью PMA Hybrid 40. Для приложений, использующих свет с более длинными волнами видимого спектра и в БИК-диапазоне, PMA Hybrid 42 и 50 являются лучшим выбором.

Синхронизация снижена до 50 пс, незначительный последующий импульс

Все гибридные детекторы PMA имеют очень хорошее временное разрешение, которое может достигать значений вплоть до 50 пс (FWHM) для версии blue sensitive. В отличие от детекторов других типов, последующий импульс незначителен. Эти особые характеристики делают PMA Hybrid особенно подходящим, например, для корреляционной спектроскопии флуоресценции (FCS), где пик послеимпульсации на ранних этапах задержки часто усложняет анализ автокорреляционной функции.

Большая активная площадь в несколько мм

PMA Hybrid напрямую взаимодействует со всеми продуктами PicoQuant TCSPC, такими как TimeHarp 260, PicoHarp 300 или HydraHarp 400. Благодаря большой активной площади (до 6 мм) детектор можно подключать к таким спектрометрам, как FluoTime 300. Его также можно подключать к лазерным сканирующим микроскопам в установках несканируемого обнаружения (NDD) с помощью адаптера C-mount. Также возможна интеграция в режим скрытого обнаружения или другие системы, такие как конфокальный микроскоп с временным разрешением MicroTime 200.

Технические характеристики:

Примеры:

Функция отклика прибора (IRF)

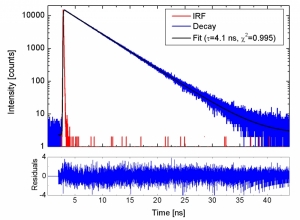

Распад антрацена, измеренный с помощью гибридного фотоумножителя-детектора. На графике показано затухание флуоресценции раствора антрацена в этаноле, полученное с помощью флуоресцентного спектрометра FluoTime 300. Образец возбуждали пикосекундным импульсным диодным лазером с длиной волны 375 нм (LDH-D-C-375) с частотой повторения 10 МГц. Модель с одним экспоненциальным затуханием со временем жизни 4,1 нс очень хорошо соответствует затуханию, что подтверждается взвешенными остатками. Обратите внимание на короткий и чистый отклик детектора, обнаруженный IRF. Анализ, проведенный FluoFit (заменен EasyTau 2).

Корреляционная спектроскопия флуоресценции (FCS)

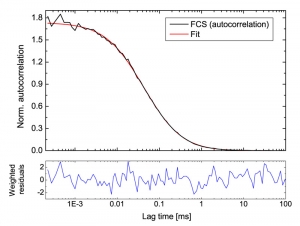

FCS ATTO488, измеренный с помощью гибридного фотоумножителя-детектора. На графике показана кривая FCS (автокорреляции) раствора ATTO 488 размером 1 нм, полученная с помощью конфокального микроскопа MicroTime 200 с временным разрешением. Образец возбуждали пикосекундным импульсным диодным лазером с длиной волны 485 нм (LDH-D-C-485). Корреляционная кривая не имеет типичного пика после импульса на ранних этапах задержки и подтверждает чистый отклик детектора. Анализ выполнен SymPhoTime 64.
