Счет одиночных фотонов является фундаментальным методом для получения максимальной информации из светового сигнала. Этот метод широко используется при регистрации очень слабых световых сигналов. К примеру, метод счета фотонов часто применяют при исследовании биолюминесцентных реакций. В таких применениях ключевым параметром модуля фотоумножителя является максимальная скорость счета. Предлагаемые модули для счета фотонов могут работать со скоростями до 20 МГц. Возможность счета отдельных фотонов и высокое временное разрешение делают детекторы на основе ФЭУ особенно эффективными для регистрации предельно слабых и быстрых оптических сигналов.

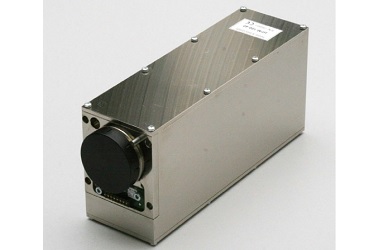

Модуль HPM-100-50 состоит из гибридного GaAsP фотоумножителя R10467-50 Hamamatsu с предварительным усилителем и генератором высокого напряжения для питания ФЭУ, размещенных в едином компактном корпусе. Принцип работы гибридного фотоумножителя в сочетании с GaAsP катодом позволяет получить превосходное временное разрешение, четкую функцию TCSPC отклика, высокую квантовую эффективность вплоть до инфракрасной области спектра и очень малую вероятность возникновения послеимпульсов. Гипотетическое отсутствие послеимпульсов приводит к существенно более высокому динамическому диапазону необходимому для TCSPC измерений. Гибридный детектор HPM-100-50 является превосходным фотоприемником для измерения кривых затухания флуоресценции в инфракрасной области спектра и диффузной оптической томографии с разрешением по времени.
Модуль HPM-100-50 работает через контроллер детекторов DCC-100 TCSPC системы фирмы Becker&Hickl. Контроллер DCC-100 обеспечивает питание, управление коэффициентом усиления и отключением в случае перегрузки. Интерфейс гибридного детектора HPM-100-50 напрямую подключается ко всем TCSPC платам счета фотонов или настольным системам Simple Tau фирмы Becker&Hickl. Модуль HPM-100-50 доступен для заказа со стандартными С-mount разъемами, переходниками для всех конфокальных сканирующих FLIM систем фирмы Becker&Hickl и переходниками для NDD портов многофотонных лазерных сканирующих микроскопов Zeiss LSM 710 NLO.
Особенности:
- спектральный диапазон от 400 до 900 нм;
- размер фотокатода 3 мм;
- временной отклик 130 пс (FWHM);
- защита от перегрузки;
- отсутствие послеимпульсов;
- прямое подключение ко всем TCSPC платам и системам Becker&Hickl;
- питание и управление через модуль DCC-100;
- внутренние генераторы для питания ФЭУ;
- высокий динамический диапазон TCSPC измерений;
- чистый отклик, отсутствие хвостов и вторичных пиков.
Технические параметры гибридного детектора HPM-100-50:
|
Параметр |
Значение |
|
Спектральный диапазон |
400-900 нм |
|

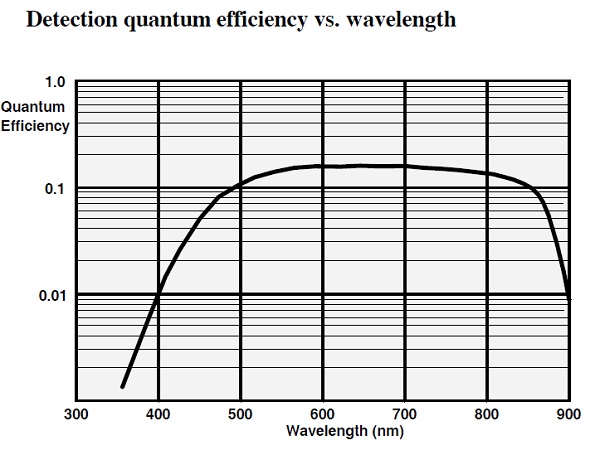

Квантовая эффективность детектора, при 600 нм |
15% |
|
Скорость темнового счета, при Т=22 0С |
от 500 до 3000 импульсов/сек |
|
Диаметр фотокатода |
3 мм |
|
Ширина TCSPC IRD (спрэд времени пролета) |
130 пс |
|
Ширина одноэлектронного отклика |
850 пс |
|
Амплитуда одноэлектронного отклика |
50 мВ, Vapd 95% от Vmax |
|
Выходная полярность |
отрицательная |
|
Выходной импеданс |
50 Ом |
|
Максимальная скорость счета (непрерывная) |
> 10 МГц |
|
Выключение от перегрузки при скорости счета |
> 15 МГц |
|
Разъем выходного сигнала с детектора |
SMA |
|
Источник питания (от платы DCC-100) |
+12 В, +5 В, -12 В |
|
Габаритные размеры (ширина х длина х глубина) |
60х90х170 мм |
|
Оптические переходники |
C-mount, DCS-120, LSM 710 NDD порт |
