Счет одиночных фотонов является фундаментальным методом для получения максимальной информации из светового сигнала. Этот метод широко используется при регистрации очень слабых световых сигналов. К примеру, метод счета фотонов часто применяют при исследовании биолюминесцентных реакций. В таких применениях ключевым параметром модуля фотоумножителя является максимальная скорость счета. Предлагаемые модули для счета фотонов могут работать со скоростями до 20 МГц. Возможность счета отдельных фотонов и высокое временное разрешение делают детекторы на основе ФЭУ особенно эффективными для регистрации предельно слабых и быстрых оптических сигналов.

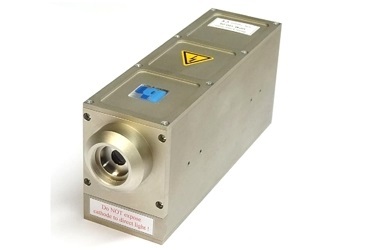

Модуль HPM-100 состоит из гибридного GaAsP фотоумножителя R10467 от Hamamatsu с предусилителем и генератором высокого напряжения для питания ФЭУ, размещенных в едином компактном корпусе. Принцип работы гибридного фотоумножителя в сочетании с GaAsP катодом позволяет получить превосходное временное разрешение, четкую функцию TCSPC отклика, высокую квантовую эффективность и очень малую вероятность возникновения послеимпульсов. Гипотетическое отсутствие послеимпульсов приводит к существенно более высокому динамическому диапазону необходимому для записи затухания флуоресценции. Кроме того, FCS кривые полученные с помощью модуля HPM-100 свободны от типового пика послеимпульсов. Таким образом FCS кривые получаются из одного детектора без необходимости перекрестной корреляции.
Модуль HPM-100 работает через контроллер детекторов DCC-100 TCSPC системы от Becker&Hickl. Контроллер DCC-100 обеспечивает питание, управление коэффициентом усиления и отключением в случае перегрузки. Интерфейс гибридного детектора HPM-100 напрямую подключается ко всем TCSPC платам счета фотонов или настольным системам Simple Tau фирмы Becker&Hickl. Модуль HPM-100 доступен для заказа со стандартными С-mount разъемами, переходниками для всех конфокальных сканирующих FLIM систем фирмы Becker&Hickl и переходниками для NDD портов многофотонных лазерных сканирующих микроскопов Zeiss LSM 710/780/880.
Особенности:
- GaAsP катод (3 мм);
- спектральный диапазон:
* HPM-100-40: 250 - 720 нм,
* HPM-100-42: 300 - 850 нм;
- аппаратная функция: 120 пс (FWHM);
- временной отклик менее 37 пс (FWHM);
- защита от перегрузки;
- отсутствие послеимпульсов;
- прямое подключение ко всем TCSPC платам и системам Becker&Hickl;
- питание и управление через модуль DCC-100;
- внутренние генераторы для питания ФЭУ;
- высокий динамический диапазон TCSPC измерений;
- чистый отклик, отсутствие хвостов и вторичных пиков.
Технические параметры гибридных детекторов серии HPM-100:
|
Параметр |
HPM-100-40 |
HPM-100-42 |
|
Спектральный диапазон |
250 – 720 нм* |
300 - 820 нм* |
|

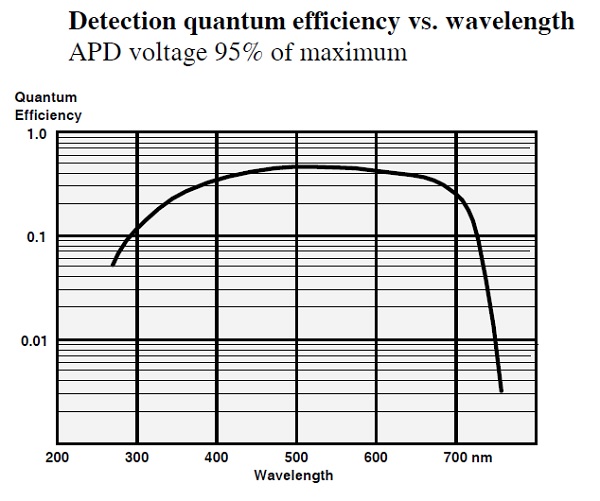

Квантовая эффективность детектора, при 500 нм |
45%* |
22%* |
|
Скорость темнового счета, при Т=22 0С |
560 имп. /сек |
800 имп. /сек |
|
Диаметр фотокатода |
3 мм | |
|
Ширина TCSPC IRD (спрэд времени пролета) |
120 - 140 пс (FWHM)** | |
|
Ширина одноэлектронного отклика |
850 пс (FWHM) | |
|
Амплитуда одноэлектронного отклика |
50 мВ, Vapd 95% от Vmax | |
|
Выходная полярность |
отрицательная | |
|
Выходной импеданс |
50 Ом | |
|
Максимальная скорость счета (непрерывная) |
10 МГц | |
|
Выключение от перегрузки при скорости счета |
> 15 МГц | |
|
Разъем выходного сигнала с детектора |
SMA | |
|
Источник питания (от платы DCC-100) |
+12 В, +5 В, -12 В | |
|
Габаритные размеры (ширина х длина х глубина) |
60 х 90 х 170 мм | |
|
Оптические переходники |
C-mount, DCS-120, LSM 710 NDD порт | |
Примечания:
* Согласно спецификации Hamamatsu;
** Зависит от типа катода и партии;
|
