Счет одиночных фотонов является фундаментальным методом для получения максимальной информации из светового сигнала. Этот метод широко используется при регистрации очень слабых световых сигналов. К примеру, метод счета фотонов часто применяют при исследовании биолюминесцентных реакций. В таких применениях ключевым параметром модуля фотоумножителя является максимальная скорость счета. Предлагаемые модули для счета фотонов могут работать со скоростями до 20 МГц. Возможность счета отдельных фотонов и высокое временное разрешение делают детекторы на основе ФЭУ особенно эффективными для регистрации предельно слабых и быстрых оптических сигналов.

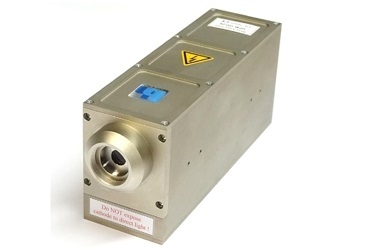

Модули серии HPM-100 состоят из гибридных фотоумножителей R10467 Hamamatsu с предварительным усилителем и генератором высокого напряжения для питания ФЭУ, размещенных в едином компактном корпусе. Принцип работы гибридного фотоумножителя позволяет получить превосходное временное разрешение, четкую функцию TCSPC отклика, высокую квантовую эффективность и очень малую вероятность возникновения послеимпульсов. Гипотетическое отсутствие послеимпульсов приводит к существенно более высокому динамическому диапазону необходимому для TCSPC измерений.
Модули HPM-100 работают через контроллер детекторов DCC-100 TCSPC системы фирмы Becker&Hickl. Контроллер DCC-100 обеспечивает питание, управление коэффициентом усиления и отключением в случае перегрузки. Интерфейс гибридного детектора HPM-100-06 напрямую подключается ко всем TCSPC платам счета фотонов или настольным системам Simple Tau фирмы Becker&Hickl. Модули HPM-100 доступены для заказа со стандартными С-mount разъемами, переходниками для всех конфокальных сканирующих FLIM систем фирмы Becker&Hickl и переходниками для NDD и BIG портов многофотонных лазерных сканирующих микроскопов Zeiss LSM 710/780/880 NLO.
Особенности:
- спектральный диапазон:
от 290 до 600 нм для HPM-100-06 (Bialkali);
от 220 до 850 нм для HPM-100-07 (Multialkali);
- временной отклик менее 38 пс (FWHM);
- защита от перегрузки;
- отсутствие послеимпульсов;
- прямое подключение ко всем TCSPC платам и системам Becker&Hickl;
- питание и управление через модуль DCC-100;
- внутренние генераторы для питания ФЭУ;
- высокий динамический диапазон TCSPC измерений;
- чистый отклик, отсутствие хвостов и вторичных пиков.
Технические параметры гибридного детектора HPM-100-06/07:
|
Параметр |
Значение | |
|
Модель |
-06 |
-07 |
|
Спектральный диапазон |
290-600 нм |
220-850 нм1) |
|

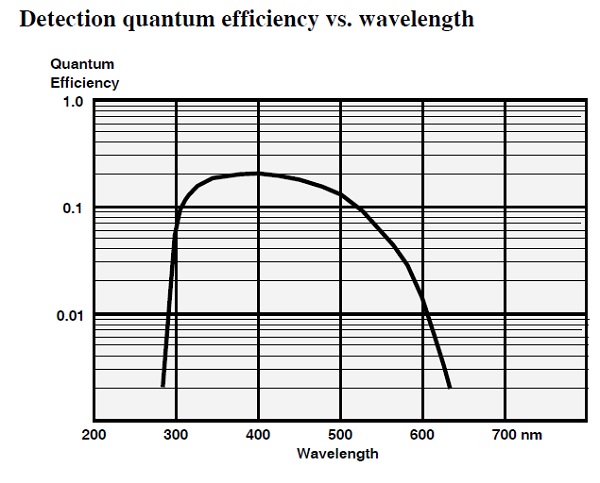

Квантовая эффективность детектора |
20% (при 400 нм) |
26% (при 290 нм) 22% (при 400 нм)1) |
|
Скорость темнового счета, при Т=22 0С, размер фотокатода 3 мм |
от 100 до 400 импульсов/сек |
от 100 до 1000 импульсов/сек |
|
Диаметр фотокатода |
3 мм | |
|
Ширина TCSPC IRF (разброс времени пролета) |
38 пс | |
|
Ширина одноэлектронного отклика |
850 пс | |
|
Амплитуда одноэлектронного отклика |
от 50 до 150 мВ,-8000 В, Vapd 95% от Vbreakdown | |
|
Выходная полярность |
отрицательная | |
|
Выходной импеданс |
50 Ом | |
|
Максимальная скорость счета (непрерывная) |
> 10 МГц | |
|
Выключение от перегрузки при скорости счета |
> 15 МГц | |
|
Разъем выходного сигнала с детектора |
SMA | |
|
Источник питания (от платы DCC-100) |
+12 В, +5 В, -12 В | |
|
Габаритные размеры (ширина х длина х глубина) |
60х90х170 мм | |
|
Оптические переходники |
C-mount, DCS-120, LSM 710/780/880 NDD и BIG порты | |
