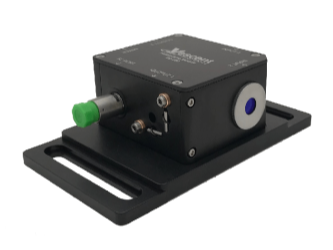

Гетеродинный модуль D2-250 предназначен для удобного перекрытия двух лазеров для создания оптического биения. Новые крепления для кинематической регулировки упрощают и ускоряют совмещение ведущих и ведомых лазеров. Использование поворотных волновых пластин на входах и поляризационных светоделителей позволяет регулировать процент снимка для приема большого диапазона мощностей.
После преобразования оптического биения в электрический сигнал с помощью детектора биеня D2-260 или другого быстрого детектора электрический сигнал поступает на сервопривод фазовой синхронизации D2-135, который сравнивает разделенное биение либо с внутренний опорный сигнал или заданный пользователем опорный сигнал, и плотно фиксирует ведомый лазер, чтобы поддерживать желаемое смещение от ведущего. D2-250 легко юстируется и требует лишь небольшого процента от общей мощности двух лазеров.
Особенности:
- Теперь с кинематической регулировкой для быстрого и легкого выравнивания;
- Удобное перекрытие ведущего и ведомого лазеров для создания оптических ритмов;
- Большой диапазон потребляемой мощности;
- «Проходная» конфигурация ввода луча;
- Оптическая запись биений доставляется к модулю детектирования по оптоволокну;
- Работает с многомодовым волокном для легкого выравнивания или с одномодовым волокном для максимального сигнала;
- Выход монитора в свободном пространстве для удобного выравнивания;
- Также полезно с другими схемами обнаружения гетеродина.
Технические характеристики:
|
Параметр |
Значение |
|
Соединение |
Свободный выход |
|
Диапазон длин волн |
700 - 1000 нм |
|
Диапазон входной мощности |
От 0.1 до 200 мВт |
|
Процент подбора |
1-98% |
|
Пропускная способность |
>98% |
|
Входная поляризация |
Линейная, горизонтальная или вертикальная |
|
Мин. мощность в биении |
50 мкВт, 200 мкВт |
|
Макс. мощность на детекторе |
≤1 мВт |
|
Волоконный разъем на модуле |
FC/APC |
|
Совместимые типы волокон |
MM или SM |
