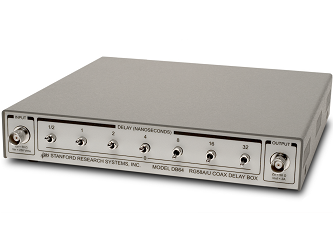

Генератор задержки DB64 в коаксиальном кабеле компании Stanford Research Systems обеспечивает управляемые переключателем задержки от 0 до 63.5 нс с разрешением 0.5 нс. Приложения данного прибора включают настройку преобразователей времени в амплитуду, настройку фазы сигнала или любое приложение, для которого требуется регулируемая широкополосная аналоговая задержка.
Сменные входы / выходы находятся на разъемах BNC. Внутри сегменты линии задержки состоят из коаксиального кабеля RG58A / U точной длины с характеристическим импедансом 50 Ом. DPDT-переключатели используются для вставки или удаления сегментов задержки. Тщательный отбор компонентов, механический дизайн и разводка печатных плат обеспечивают низкий уровень отражений для высокоскоростных сигналов.
Два DB64 могут быть установлены бок о бок в 19-дюймовую стойку с помощью аксессуара для монтажа RM1U.
Особенности:
- Временные управляемые задержки;
- Диапазон задержки от 0 до 63.5 нс;
- Шаг задержки 0.5 нс.
Технические характеристики генератора DB64:
|
Параметр |
Значение |
|
Разъемы |
BNC |
|
Импеданс |
50 Ом |
|
Кабель линии задержки |
RG58A/U (Belden 8259) |
|
Вносимая задержка |
2.5 нс |
|
Диапазон задержек |
0 - 63.5 нс |
|
Разрешение задержек |
0.5 нс |
|
Ошибка задержки |
<100 пс + 0.5 % задержки |
|
Отражение сигнала |
<3 % |
|
Макс. напряжение |
250 Вrms |
|
Макс. ток |
2 A |
|
Габаритные размеры |
8.3” × 1.5” × 8.0” (ШхВхД) |
|
Вес |
2 lbs |
|
Гарантия |
1 год |
|
Поставщик
|
Stanford Research Systems |
