        Генератор задержек / импульсов DG535

        Главная
        —
        Каталог продукции
        —
        Контрольно-измерительное оборудование
        —
        Контрольно-измерительные приборы
        —
        Измерительная электроника
        —
        Генераторы
        —
        Генераторы задержки
        —Генератор задержек / импульсов DG535

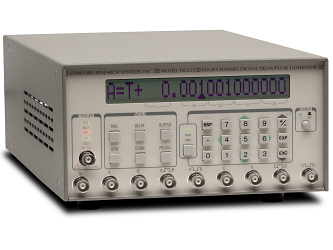

        Фото Генератор задержек / импульсов DG535
        Производитель: Stanford Research Systems
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Stanford Research Systems

        Цифровой генератор задержки и импульсов DG535 Stanford Research Systems обеспечивает четыре точно синхронизированных логических перехода или два независимых импульсных выхода. Разрешение задержки на всех каналах составляет 5 пс, а межканальный джиттер обычно составляет 50 пс. Выходы BNC на передней панели выдают импульсы TTL, ECL, NIM или переменного уровня (от -3 до +4 В) на нагрузку 50 Ом или высокоимпедансные нагрузки. Высокая точность, низкий джиттер и широкий диапазон задержек делают DG535 идеальным для задач синхронизации и точных импульсных приложений.

        Особенности:

        - 4 независимых канала задержек;

        - 2 импульсных канала;

        - Разрешение задержки 5 пс;

        - <100 пс (с.к.з.) джиттер;

        - Регулируемые уровни амплитуды и смещения выходного сигнала;

        - Уровни задержек до 1000 с;

        - GPIB интерфейс;

        - Выход: ±32 В (опция).

        Технические характеристики генераторов задержки DG535:

        Параметры

        Значения

        Задержка

        Каналы

        Четыре независимых выхода задержки

        Диапазон

        0 - 999.999,999,999,995 сек

        Разрешение

        5 пс

        Точность

        1500 пс + погрешность ОГ х задержка

        Тактовый генератор

        Стандарт: 25 ppm кварцевый генератор
        Опция: 1 ppm кварцевый генератор с температурной

         стабилизацией (опция: 03)
        Внешний: 10.0 МГц опорный вход

        RMS джиттер

        <100 пс + (10-8 × задержку)

        Задержка триггера (тип.)

        85 нс (внешний триггер - выход T0)

        Внешний триггер

        Скорость

        DC - 1/(1 мкс + макс. задержка)

        Порог

        ±2.56 В (DC)

        Разрешение

        10 мВ

        Внутренний генератор

        Скорость

        Одиночный импульс, 0.001 Гц - 1.000 МГц, или сеть

        Разрешение

        4 порядка, 0.001 Гц ниже 10 Гц

        Точность

        как у тактового генератора

        Джиттер

        1:10,000

        Режим генерации пакетов импульсов

        2 - 32766 импульсов в пачке

        Выходы

        Нагрузка

        50 Ом или высокий импеданс

        Время нарастания

        2 - 3 нс (тип.)

        Скорость нарастания

        1 В/нс

        Превышение уровня

        <100 мВ + 10 % амплитуды импульса

        Уровни

        TTL: 0 - 4 В (DC) (норм. или инверт.)
        ECL: -1.8 to -0.8 В (DC) (норм. или инверт.)
        NIM: -0.8 to 0.0 В (DC) (норм. или инверт.)
        VAR: регулируемые смещение и амплитуда между -3 и +4 В (DC) с разрешением 10 мВ.

        Точность

        100 мВ + 5 % амплитуды импульса

        Опция 02

        Импульсы с задней панели длительностью 1 мкс, соответствующие выходам T0, A, B, C, D с номинальной амплитудой 8 × выходы с передней панели с частотой повторения 1 кГц. Уровень выходного сигнала уменьшен на 2 В / мА дополнительного среднего выходного тока.

        Быстрое время нарастания (опция SRD1)

        Амплитуда выхода

        +0.5 - 2.0 В (DC)

        Смещение выхода

        -0.8 В (DC) (тип.)

        Переходный период
        Нарстание (20/80 %)
        Спад (20/80 %)


        100 пс (макс.)
        2000 пс (макс.)

        Быстрое время спада (опция O4B)

        Амплитуда выхода

        -0.5 - -2.0 В (DC)

        Смещение выхода

        +0.8 В (DC) (тип.)

        Переходный период
        Нарастание (20/80 %)
        Спад (20/80 %)


        2500 пс (макс.)
        100 пс (макс.)

        Общие характеристики

        Дисплей

        ЖК дисплей с задней подстветкой

        Компьютерный интерфейс

        GPIB (IEEE-488)

        Габаритные размеры

        8.5" × 4.75" × 14" (ШхВхД)

        Вес

        10 lbs.

        Источник питания

        70 Вт, 100/120/220/240 В (AC), 50/60 Гц

        Гарантия

        1 год

        Для доступа к файлам требуется Авторизация
        Техническая документация на генератор задержек DG535
        885.4 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        С этим товаром покупают
        Поставщик
        Thorlabs
        Типы изделий
        светодиодные светильники
        Тип товара
        Оснащение рабочего места
        Артикул
        TFA2
        Оптические столы и плиты
        комплектующие для оснащения рабочего места за оптическим столом
        Фото TFA2 - Светодиодный светильник, длина: 1828.5 мм (71.99"), Thorlabs
        TFA2 - Светодиодный светильник, длина: 1828.5 мм (71.99"), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EC1530AR-CUSTOM
        Тип изделия
        корпуса для электроники
        Фото EC1530AR-CUSTOM - Защитный корпус красного цвета для электрооборудования, изготавливается по спецификации пользователя, 150 мм x 300 мм x 71 мм, Thorlabs
        EC1530AR-CUSTOM - Защитный корпус красного цвета для электрооборудования, изготавливается по спецификации пользователя, 150 мм x 300 мм x 71 мм, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Тип товара
        Оптические столы и плиты
        Артикул
        MSB1823/M
        Комплектующие
        монтажные плиты
        Фото MSB1823/M - Алюминиевая монтажная плита для защитных корпусов EC2030, 180 мм x 230 мм x 7 мм, высокая плотность креплений: M4 и M6, Thorlabs
        MSB1823/M - Алюминиевая монтажная плита для защитных корпусов EC2030, 180 мм x 230 мм x 7 мм, высокая плотность креплений: M4 и M6, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EC1530B-CUSTOM
        Тип изделия
        корпуса для электроники
        Фото EC1530B-CUSTOM - Защитный корпус серого цвета для электрооборудования, изготавливается по спецификации пользователя, 150 мм x 300 мм x 96 мм, Thorlabs
        EC1530B-CUSTOM - Защитный корпус серого цвета для электрооборудования, изготавливается по спецификации пользователя, 150 мм x 300 мм x 96 мм, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EC1530A-CUSTOM
        Тип изделия
        корпуса для электроники
        Фото EC1530A-CUSTOM - Защитный корпус серого цвета для электрооборудования, изготавливается по спецификации пользователя, 150 мм x 300 мм x 71 мм, Thorlabs
        EC1530A-CUSTOM - Защитный корпус серого цвета для электрооборудования, изготавливается по спецификации пользователя, 150 мм x 300 мм x 71 мм, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        SMGF3
        Тип изделия
        кабели
        Тип кабеля
        кабели-переходники
        Тип разъема
        SMA
        Особенности
        для высокочастотных сигналов
        Фото SMGF3 - Кабель-переходник для высокочастотных сигналов, разъемы: SMA штекерный, SMP гнездовой, длина: 3" (76 мм), Thorlabs
        SMGF3 - Кабель-переходник для высокочастотных сигналов, разъемы: SMA штекерный, SMP гнездовой, длина: 3" (76 мм), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        T4291
        Фото T4291 - Адаптер с SMA и BNC гнездовыми разъемами, Thorlabs
        T4291 - Адаптер с SMA и BNC гнездовыми разъемами, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EF500
        Фото EF500 - Электрический фильтр, блокирует постоянную составляющую тока, полоса пропускания: >1 Гц, 1 гнездовой и 1 штекерный BNC разъем, Thorlabs
        EF500 - Электрический фильтр, блокирует постоянную составляющую тока, полоса пропускания: >1 Гц, 1 гнездовой и 1 штекерный BNC разъем, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        DVM1
        Фото DVM1 - Цифровой мультиметр, Thorlabs
        DVM1 - Цифровой мультиметр, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        ECUF
        Комплектующие
        резиновые ножки
        Фото ECUF - Резиновые ножки для корпусов EC2U и EC3U, Thorlabs
        ECUF - Резиновые ножки для корпусов EC2U и EC3U, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
