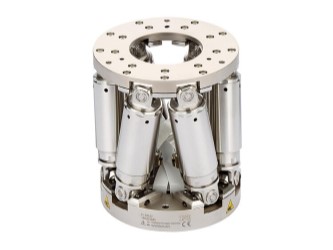

Гексапод H-810 компании Physik Instrumente (PI) с платформой диаметром 10 см является одной из самых компактных шестикоординатных систем микропозиционирования, работающих по принципу параллельной кинематики. Гексапод позволяет проводить позиционирование по трём линейным координатам (X, Y, Z), а также осуществлять вращение вокруг соответствующих осей (θX, θY, θZ). Системы параллельной кинематики, по сравнению с системами последовательной кинематики, имеют бо́льшую жесткостью, меньшие габариты, не обладают движущимися кабелями, что уменьшает трение и увеличивает точность позиционирования. Подвижная платформа гексапода H-810 приводится в движение с помощью 6-ти независимых бесколлекторных двигателей постоянного тока (BLDC) и шариковинтовой передачи (ШВП), что обеспечивает высокую точность и долгий срок службы. Гексапод H-810 поставляется совместно с контроллером C‑887, выполненным в настольном корпусе.
Гексапод легко управляется с помощью контроллера. В комплект программного обеспечения входит пользовательское ПО PIMikroMove с широким набором возможностей и интуитивно понятным интерфейсом, драйверы LabVIEW и библиотеки функций для разработки собственных приложений. Имеется возможность программными методами задавать точку вращения, что особенно важно для задач юстировки оптических элементов. Опционально, программное обеспечение может быть расширено программой PIVeriMove (C-887.VM1) для обеспечения безопасного режима работы в ограниченном рабочем пространстве. Контроллер может быть подключен к ПК по средствам интерфейсов TCP/IP или RS-232. Возможно, ручное управление гексаподом при помощи кнопочной панели C-887.MC2.
Применения:
- Оптические и лазерные исследования;
- Астрономия;
- Биотехнологии;
- Полупроводниковые технологии;
- Микроманипулирование;
- Рентгеновская дифрактометрия.

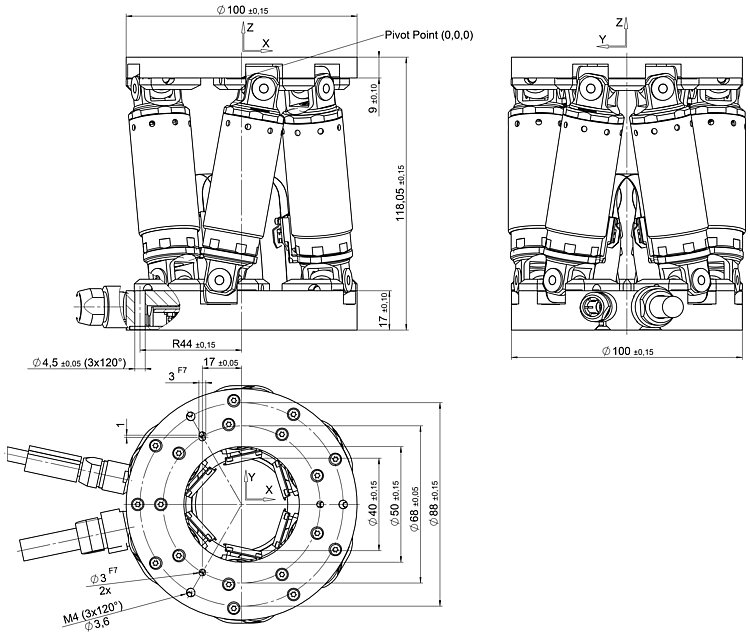

Технические характеристики:
|
Характеристика |
H-810.I2 |
Ед. измер. |
|
Доступные направления перемещения |
X, Y, Z, θX, θY, θZ | |
|
Характеристики движения и позиционирования | ||
|
Предел перемещения* X, Y |
± 20 |
мм |
|
Предел перемещения* Z |
± 6.5 |
мм |
|
Предел перемещения* θX, θY |
± 10 |
° |
|
Предел перемещения* θZ |
± 30 |
° |
|
Проектное разрешение одного двигателя |
5 |
нм |
|
Минимальный шаг перемещения X, Y |
0.5 |
мкм |
|
Минимальный шаг перемещения Z |
0.25 |
мкм |
|
Минимальный шаг перемещения θX, θY / θZ |
8 / 15 |
мкрад |
|
Люфт X, Y |
0.7 |
мкм |
|
Люфт Z |
0.2 |
мкм |
|
Люфт θX, θY |
10 |
мкрад |
|
Люфт θZ |
20 |
мкрад |
|
Точность повторного позиционирования X, Y |
± 0.3 |
мкм |
|
Точность повторного позиционирования Z |
± 0.08 |
мкм |
|
Точность повторного позиционирования θX, θY |
± 2.5 |
мкрад |
|
Точность повторного позиционирования θZ |
± 10 |
мкрад |
|
Максимальная скорость X, Y, Z |
6 |
мм/с |
|
Максимальная скорость θX, θY, θZ |
120 |
мрад/сек |
|
Стандартная скорость X, Y, Z |
3 |
мм/с |
|
Стандартная скорость θX, θY, θZ |
50 |
мрад/сек |
|
Механические характеристики | ||
|
Максимальная нагрузка (основание горизонтальное / произвольно) |
5 /2.5 |
кг |
|
Максимальное удерживающее усилие (основание горизонтальное) |
15 |
Н |
|
Двигатель |
Бесщёточный DC-двигатель | |
|
Прочие условия | ||
|
Диапазон рабочих температур |
От 0 до +50 |
°С |
|
Материал |
Нержавеющая сталь, алюминий | |
|
Масса |
1.7 |
кг |
|
Длина кабеля |
0.5 + 3 |
м |
Характеристики приведены для температуры 20 ± 3 °C.
|
