Описание

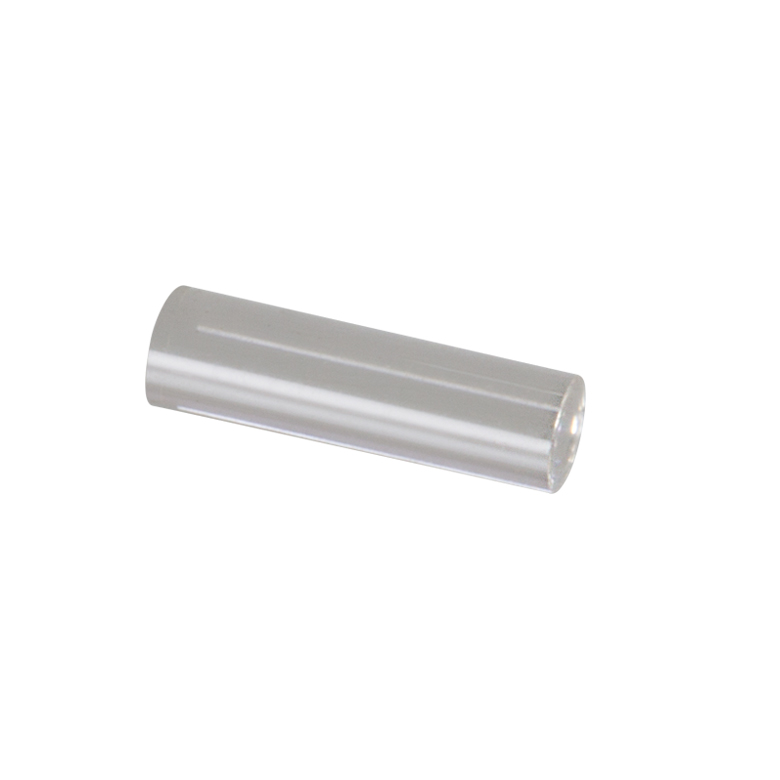

G2P10 — GRIN‑линза (градиентный показатель преломления) для компактной фокусировки и миниатюрной imaging‑оптики. Фокусировка достигается за счёт плавного изменения показателя преломления по радиусу, поэтому элемент может быть очень коротким и малого диаметра.
Параметры из вашего списка: диаметр Ø1 мм, длина 3.4 мм, рабочее расстояние 0.25 мм (вода), NA = 0.5, покрытие 500 - 1000 нм.
Такие линзы применяют в задачах, где объект/область интереса недоступны обычному микроскопическому объективу: микро‑сборки, эндоскопические решения, волоконные датчики. Среда (вода/воздух) влияет на рабочее расстояние и числовую апертуру, поэтому условия эксплуатации нужно фиксировать.
Для стабильной юстировки используйте микропозиционеры и соблюдайте чистоту торцов: из‑за малого диаметра допуски по центровке жёстче, чем у Ø1" оптики.
характеристики
- Тип: GRIN‑линза для imaging
- Диаметр: Ø1 мм
- Длина: 3.4 мм
- Рабочее расстояние (вода): 0.25 мм
- NA: 0.5
- Покрытие: 500 - 1000 нм
отрасли применения
- Биофотоника и миниатюрная оптика
- Волоконные датчики и микрооптика
- Лазерная фокусировка в ограниченном пространстве
- Оптоэлектронные устройства малого форм‑фактора
- R&D проекты
Практика: при интеграции оптики фиксируйте геометрию (углы, ориентация, расстояния) и условия среды (температура, воздух/вода), потому что именно они чаще всего «ломают» повторяемость результата при переносе из макета в изделие.
Эксплуатация: храните элемент в упаковке, не касайтесь рабочих поверхностей, используйте безворсовые салфетки и подходящий растворитель. Загрязнения повышают рассеяние и могут ускорить деградацию покрытия при мощности.
