FTFC1 - Светопоглощающие наконечники с разъемом: FC/PC, Thorlabs

Описание

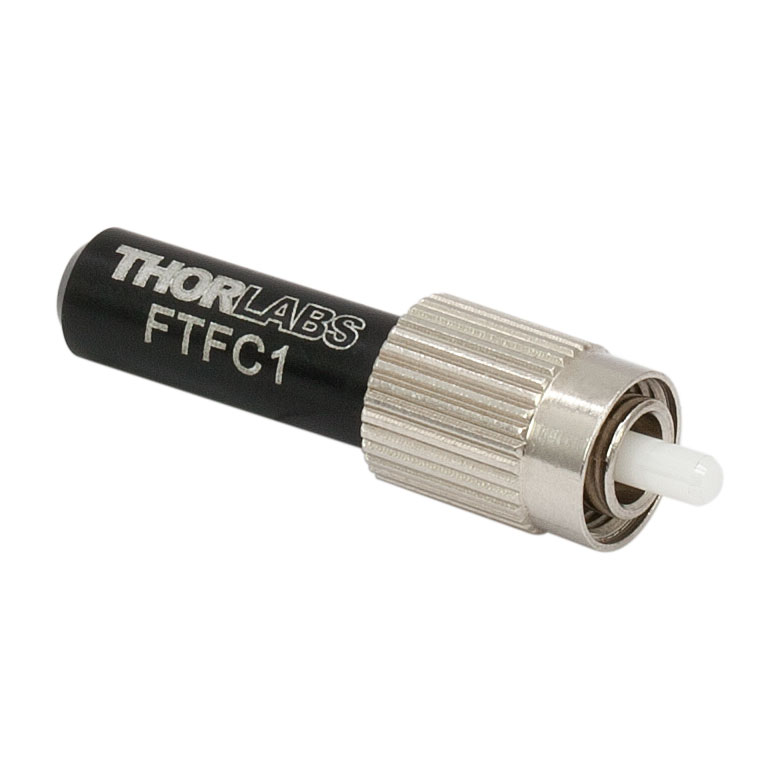

Светопоглощающий наконечник FTFC1 представляет собой волоконно-оптический терминатор с разъемом FC/PC, предназначенный для безопасного рассеивания остаточного излучения и улучшения параметров по обратным потерям в линиях и измерительных трактах. Внутри корпуса расположен отрезок многомодового волокна с небольшой числовой апертурой и специально подобранной длиной, благодаря чему свет многократно рассеивается и поглощается, практически не возвращаясь к источнику. Такое решение позволяет существенно уменьшить паразитные отражения и шум, влияющие на работу прецизионных измерительных систем и телекоммуникационного оборудования.

Наконечник рассчитан на работу в широком диапазоне длин волн от 400 до 2100 нм и выдерживает непрерывную входную мощность до сотен милливатт при телекоммуникационных длинах волн. Высокие возвратные потери (порядка 50 дБ и лучше) позволяют использовать его совместно с лазерными источниками, усилителями, модуляторами и чувствительной измерительной аппаратурой. Компактный металлический корпус и стандартный коннектор FC/PC обеспечивают совместимость с существующей инфраструктурой, а защитная крышка предохраняет торец от загрязнений при хранении и транспортировке.

Характеристики

• Тип устройства: светопоглощающий волоконный терминатор (light trap) с коннектором FC/PC.
• Диапазон рабочих длин волн: ориентировочно 400 – 2100 нм, покрывающий видимую и ближнюю ИК-область.
• Возвратные потери: порядка 50 дБ и более, что обеспечивает эффективное подавление отраженного излучения.
• Максимальная входная непрерывная мощность до ≈300 мВт при 1550 нм при соблюдении условий теплоотвода.
• Внутренний поглощающий элемент – отрезок многомодового волокна с малой числовой апертурой, оптимизированный для рассеивания энергии.
• Металлический корпус с резьбовой накидной гайкой для надежной фиксации в стандартных адаптерах.
• Защитная крышка для предотвращения загрязнения торца феррула и сохранения оптических характеристик при хранении.
• Совместимость с лабораторными и телекоммуникационными системами, использующими интерфейс FC/PC.

Отрасли применения

• Телекоммуникационные и DWDM-линии, где требуется подавить отражения в неиспользуемых портах или ответвлениях.
• Стенды для измерения оптических характеристик компонентов, включая рефлектометры, анализаторы спектра и мощемеры.
• Лабораторные установки по исследованию нелинейных эффектов и интерферометрические схемы, чувствительные к уровню обратного излучения.
• Системы оптических датчиков и распределенных измерений, в которых паразитные отражения могут искажать результаты.
• Учебные лаборатории и сервисные комплекты для обслуживания волоконных сетей.
