FTAT4 - Система с графитовым нагревательным элементом для обработки волокон с диаметром оболочки: Ø400 мкм - Ø1800 мкм, Thorlabs

Описание

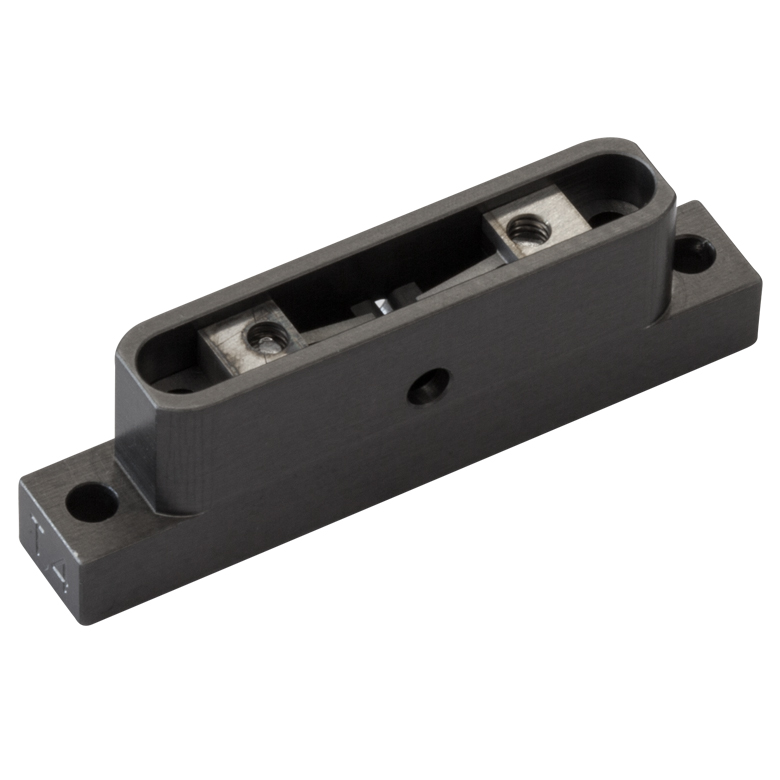

Сборка с графитовым нагревательным элементом FTAT4 предназначена для термообработки оптических волокон с диаметром оболочки Ø400 мкм – Ø1800 мкм в составе установок Thorlabs для обработки стекла. Графитовая нить формирует равномерно нагреваемую зону, в которой волокно или капилляр можно аккуратно размягчить без применения открытого пламени, что обеспечивает чистую рабочую область и высокую воспроизводимость геометрии обработанного участка. Конструкция сборки совместима с платформами Vytran™ и стеклообрабатывающими системами серии GPX, где она устанавливается в штатное гнездо печи и управляется через программное обеспечение FFS3.

Данный тип нагревателя разработан для работы с крупногабаритными волокнами и стеклянными заготовками большого диаметра, обеспечивая глубокий и равномерный прогрев по всей окружности оболочки. Графит обладает высокой температурной стойкостью, химической инертностью и хорошей теплопроводностью, благодаря чему нагрев происходит плавно и контролируемо, без локальных перегревов. Это особенно важно при выполнении операций сварки, вытягивания конусов (tapering), изготовления волоконных ответвителей и формировании линзованных наконечников, где требуется однородный прогрев стекла по окружности. Модульная конструкция позволяет быстро заменить изношенный нагревательный элемент и минимизировать простой дорогостоящего оборудования.

Характеристики

• Тип изделия: сборка с графитовым нагревательным элементом (graphite filament assembly) для систем обработки оптического волокна Thorlabs.
• Диапазон поддерживаемых диаметров оболочки волокна: Ø400 мкм – Ø1800 мкм, что обеспечивает соответствие размеру нагреваемой зоны и стабильное формирование шейки или сварного шва.
• Равномерное распределение температуры в рабочей области за счет оптимизированной геометрии графитовой нити и ее расположения относительно волокна.
• Работа в составе стеклообрабатывающих систем Vytran™ GPX, где печь с графитовым нагревателем управляется по заранее заданным профилям мощности и времени нагрева.
• Возможность выполнения операций сварки, вытягивания (tapering), формирования линзованных концов и других технологических процессов с высокой воспроизводимостью.
• Быстросъемная модульная конструкция, позволяющая оперативно заменять изношенные элементы без разборки всей печи.
• Использование жаропрочных, термостойких материалов в опорных элементах, что повышает срок службы сборки в условиях многократных тепловых циклов.
• Совместимость с дополнительными держателями и приспособлениями Vytran для фиксации волокон и капилляров различных диаметров.

Отрасли применения

• Производство и исследование специального оптического волокна, включая крупноапертурные световоды, волоконные лазерные заготовки и фотонно-кристаллические структуры.
• Изготовление волоконных конусов, двухконусных разветвителей и мощных насосных комбинирующих устройств на основе технологии fused biconic taper.
• Формирование линзованных наконечников для эффективной фокусировки излучения в интегральные оптические чипы и микрооптические системы.
• Создание и настройка волоконных лазеров и усилителей, в которых требуется прецизионное соединение активных и пассивных волокон различных диаметров.
• Научно-исследовательские лаборатории, занимающиеся задачами нелинейной оптики, генерации суперконтинуума и управляемого модового состава в волокне.
• Учебные центры и центры компетенций по обработке оптического стекла, где демонстрируются промышленные методы термообработки волокон.
