FTAPC1 - Светопоглощающие наконечники с разъемом: FC/APC, Thorlabs

Описание

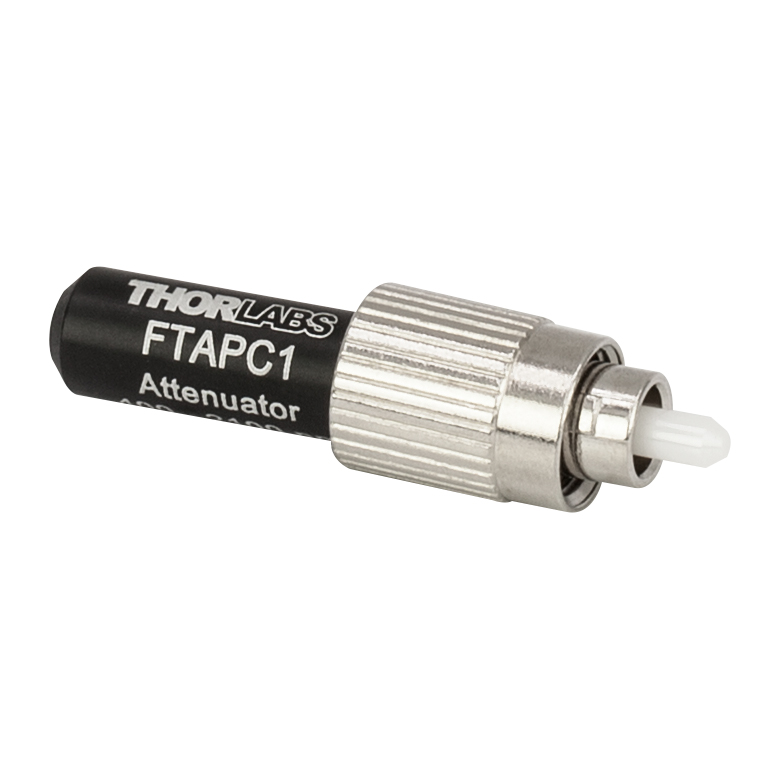

Светопоглощающий наконечник FTAPC1 представляет собой волоконно‑оптический терминатор с разъемом FC/APC, предназначенный для безопасного рассеивания остаточного излучения в линиях и измерительных трактах. Внутри корпуса установлен отрезок многомодового волокна с малым числом апертур и специальной внутренней геометрией, благодаря чему свет из входного волокна многократно рассеивается и поглощается, практически не возвращаясь обратно к источнику. Это позволяет значительно снизить паразитные отражения и улучшить оптические характеристики систем, чувствительных к обратным потерям или кросс‑помехам. Терминатор подключается так же просто, как стандартный патч‑корд: достаточно подвести коннектор FC/APC к соответствующему адаптеру и зафиксировать гайкой.

Конструкция FTAPC1 оптимизирована для работы в широком спектральном диапазоне от видимого до ближнего инфракрасного диапазона и выдерживает непрерывную оптическую мощность сотни милливатт при длине волны телеком‑диапазона. Высокий уровень возвратных потерь (не хуже 50 дБ) делает его эффективным средством подавления отраженного излучения при работе с лазерными источниками, интерферометрическими схемами и точными измерительными комплексами. Корпус выполнен в компактном форм‑факторе, совместимом с большинством панельных адаптеров FC/APC, а наличие защитной крышки предохраняет торец феррула от загрязнений при хранении и транспортировке. Терминатор может использоваться как отдельно, так и в составе наборов, включающих фиксированные волоконные аттенюаторы, что удобно для организации универсального комплекта обслуживания волоконных линий.

Характеристики

• Тип разъема: FC/APC с косым полировочным торцем для минимизации отражений на границе стекло–воздух.
• Назначение: волоконно‑оптический светопоглощающий наконечник‑терминатор для рассеивания остаточного излучения.
• Диапазон рабочих длин волн: приблизительно 400 – 2100 нм, что охватывает видимую область и основные ИК‑диапазоны телеком‑систем.
• Возвратные потери: не хуже 50 дБ, что обеспечивает эффективное подавление отраженного сигнала в высокоточных измерениях.
• Максимальная непрерывная входная мощность порядка 300 мВт при 1550 нм, при условии надлежащего теплоотвода и учета предельных характеристик источника.
• Используемый внутренний элемент: отрезок многомодового волокна с диаметром сердцевины около 25 мкм и числовой апертурой 0,10 для эффективного рассеивания энергии.
• Совместимость с одноволоконными и многомодовыми патч‑кордами с разъемом FC/APC, применяемыми в лабораторных и телекоммуникационных системах.
• Компактный металлический корпус с резьбовой накидной гайкой и защитной крышкой для предотвращения загрязнения и механического повреждения торца.

Отрасли применения

• Телекоммуникационные линии связи и опорные участки DWDM‑систем, где необходимо улучшить оптический баланс по возвратным потерям и исключить паразитные отражения.
• Измерительные стенды с оптическими рефлектометрами, анализаторами спектра и мощемерами, на которых свободные порты и неиспользуемые ответвления должны заканчиваться малошумящими терминаторами.
• Лабораторные исследования нелинейных эффектов в волокне, интерферометрии и прецизионной лазерной спектроскопии, требующие строгого контроля уровня обратного излучения.
• Стенды тестирования активных компонентов, таких как усилители, модуляторы и переключатели, где FTAPC1 используется для безопасного поглощения неиспользуемой выходной мощности.
• Оптические датчиковые системы и распределенные измерительные комплексы, в которых неконтролируемые отражения могут приводить к ошибкам калибровки и смещению показаний.
• Учебные лаборатории и сервисные комплекты для обслуживания волоконных сетей, где требуется наглядная демонстрация влияния терминаторов на параметры линии.
