        Фрейм-граббер iPORT™ SB-GigE-EV7520A, SB - GigE

        Главная
        —
        Каталог продукции
        —
        Камеры и объективы
        —
        Системы захвата изображения
        —
        Внешние фрейм-грабберы
        —Фрейм-граббер iPORT™ SB-GigE-EV7520A, SB - GigE

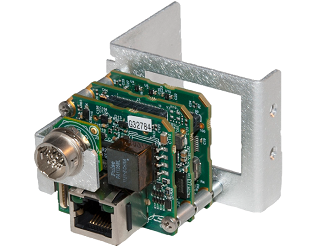

        Фото Фрейм-граббер iPORT™ SB-GigE-EV7520A, SB - GigE
        Производитель: Pleora Technologies
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Pleora Technologies

        Внешний блок захвата кадров iPORT ™ SB-GigE-EV7520A от Pleora Technologies повышает удобство использования блочной камеры Sony FCB-EV7520A, позволяя производителям систем и интеграторам рассматривать ее как камеру GigE Vision®. Благодаря этому внешнему устройству захвата кадров блочные камеры Sony могут использовать простую проводку на большие расстояния Gigabit Ethernet (GigE) как для видео, так и для сигналов управления. Камеру также можно использовать с более широким выбором вычислительных платформ, что снижает системные затраты.

        SB-GigE-EV7520A представляет собой удобный интерфейс с набором протоколов Sony® VISCA ™, как в графическом виде, так и в eBUS SDK. Это позволяет разработчикам систем быстро создавать прототипы взаимодействий между SB-GigE-EV7520A, FCB-EV7520A и их программным обеспечением, а также быстро развертывать готовое к производству программное обеспечение.

        SB-GigE-EV7520A передает видео в полном разрешении с малой предсказуемой задержкой по каналу GigE. Подключение к ПК осуществляется через стандартный разъем GigE, что устраняет необходимость в настольном ПК с доступным слотом для периферийных карт для традиционного фреймграббера.

        В результате разработчики систем могут уменьшить размер системы, стоимость и энергопотребление за счет использования вычислительных платформ с меньшими форм-факторами, таких как ноутбуки, встроенные ПК и одноплатные компьютеры.

        GigE поддерживает длину кабелей до 100 метров с использованием стандартных кабелей CAT5e / 6. Поддерживаются развертывание стандартного коммутатора Ethernet, увеличенные расстояния и более гибкие конфигурации сети. Несколько камер могут быть объединены в один порт, данные изображений могут быть многоадресны с одной камеры на несколько дисплеев, или изображения с нескольких камер могут быть объединены на одном компьютере или блоке обработки.

        Сложный встроенный программируемый логический контроллер (ПЛК) и поддержка протокола точного времени IEEE 1588 позволяют пользователям точно измерять, синхронизировать, запускать и контролировать работу других элементов системы технического зрения.

        Особенности

        - Превращает блочную камеру Sony FCB-EV7520A в камеру GigE Vision

        - Питание, управление и видео по одному кабелю

        - Возможность подключения к широкому спектру вычислительных платформ без использования устройства захвата кадров PCI.

        - Преобразует видео в 8-битные байеровские (цветные) или 8-битные монохромные форматы для экономии полосы пропускания.

        - Упрощает интерфейс Sony VISCA за счет использования GenICam

        - Встроенный программируемый логический контроллер (ПЛК) позволяет управлять другими элементами системы технического зрения.

        - Низкая предсказуемая задержка.

        Технические характеристики фрейм-граббера iPORT ™ SB-GigE-EV7520A Pleora Technologies:

        Параметры

        Значения

        Возможность подключения видео


        Внешний фрейм-граббер iPORT

        • Высокая надежность; скорость передачи данных до 1 Гбит / с

        скорость с низкой сквозной задержкой

        • Комплект плат OEM



        eBUS SDK

        • eBUS SDK: единый API для приема видео через GigE, 10 GigE и USB, совместимый с Windows, Mac и Linux

        • eBUS Tx: программная реализация передатчика GigE Vision на уровне устройства

        • eBUS Rx: высокоскоростной прием изображений или данных для передачи конечному приложению

        • Набор инструментов eBUS Player: просмотр потоков и разработка, тестирование и оценка расширенных функций


        GigE Vision и GenICam

        • Полностью совместимая загрузка прошивки

        • Гарантирует доставку всех пакетов

        • Комплексная диагностика передачи данных

        Видео форматы

        Получение видео

        • Цифровой видеоинтерфейс


        Входные разрешения

        • Изображения в полном разрешении

        • 1080p, 25 / 29,97 / 30 Гц

        • 1080i, 50 / 59,94 / 60 Гц

        • 720p, 25 / 29,97 / 30/50 / 59,94 / 60 Гц


        Форматы пикселей

        • Mono8 (8 бит на пиксель)

        • BayerGR8 (8 бит на пиксель)

        • YUV 4: 2: 2 (16 бит на пиксель)

        • YUV 4: 1: 1 (12 бит на пиксель)

        Особенности


        На базе Gigabit Ethernet

        • Недорогое, простое в использовании оборудование.

        • Совместимость с сетями Ethernet 10/100/1000 Мбит / с

        • Поддерживает IEEE 802.3 (Ethernet), IP, IGMP v.2, UDP и ICMP (ping) и протокол точного времени IEEE 1588 (PTP)

        • Большой радиус действия: 100 м между двумя точками, неограниченное расстояние с коммутаторами Ethernet

        Возможность многоадресной рассылки

        • Включает расширенные распределенные архитектуры обработки и управления

        Механический кронштейн

        • Простая сборка с блочными камерами Sony

        Разъемы


        12-контактный круглый разъем

        • GPIO

        • Интерфейс последовательной связи RS-232

        • Внешний источник питания (опция)

        Разъем RJ-45

        • Сетевой / компьютерный интерфейс

        • Питание через Ethernet (PoE)


        30-контактный разъем

        • Интерфейс блочной камеры Sony

        • Последовательный командный интерфейс VISCA

        • Питание для блочной камеры

        Характеристики

        Размер (Д x Ш x В) без конштейна

        • 37 мм X 37 мм X 34,3 мм

        Рабочая температура

        • Пределы температуры корпуса и перехода зависят от устройства ИС

        Температура хранения

        • от -40 ° C до 85 ° C

        Внешний источник питания (когда не используется PoE)

        • от 10 В до 16 В

        Потребляемая мощность (Типичная, вкл. Блок камеры)

        • Примерно до 7,0 Вт

        Среднее время безотказной работы при 40 ° C

        • 1 189 775 часов

        Классификационный номер экспортного контроля

        EAR99

        Для доступа к файлам требуется Авторизация
        Техническая документация на фрейм-грабберы iPORT™ SB-GigE-EV7520A
        564.2 Кб
        Руководство пользователя для фрейм-грабберов iPORT™ SB-GigE-EV7520A
        2.1 MБ

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
