        Фрейм-граббер iPORT PT1000-LV, LVDS - GigE

        Главная
        —
        Каталог продукции
        —
        Камеры и объективы
        —
        Системы захвата изображения
        —
        Внешние фрейм-грабберы
        —Фрейм-граббер iPORT PT1000-LV, LVDS - GigE

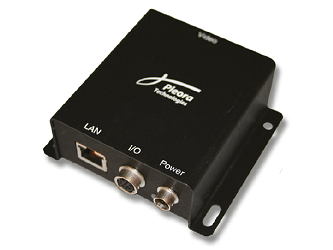

        Фото Фрейм-граббер iPORT PT1000-LV, LVDS - GigE
        Производитель: Pleora Technologies
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Pleora Technologies

        Внешние устройства захвата кадров iPORT ™ PT1000-LV от Pleora Technologies позволяют производителям и интеграторам систем рассматривать камеры LVDS как камеры GigE Vision®. Благодаря этим внешним захватам кадра, камеры LVDS могут работать на больших расстояниях, как Gigabit Ethernet (GigE), и могут использоваться совместно с камерами GigE Vision в сетевых средах.

        Производители и интеграторы систем могут сократить время выхода на рынок, снизить затраты на проектирование и систему, а также снизить риски разработки и развертывания, повторно используя дорогие или ориентированные на приложения камеры LVDS в установках GigE Vision с минимальной разработкой программного обеспечения.

        Внешние устройства захвата кадров PT1000-LV без проблем взаимодействуют с другими продуктами Pleora Technologies в сетевых или двухточечных цифровых видеосистемах. Фрейм-грабберы также полностью соответствуют стандартам GigE Vision® и GenICam ™, что позволяет им взаимодействовать с оборудованием сторонних производителей в системах от различных поставщиков.

        PT1000-LV преобразует видео с камер LVDS в пакеты и передает его по каналу GigE с низкой предсказуемой задержкой. GigE поддерживает длину кабелей до 100 метров с использованием стандартных кабелей CAT5e / 6. Благодаря стандартным коммутаторам Ethernet расстояния могут быть неограниченными.

        Для подключения к ПК используется стандартный штекер GigE, что устраняет необходимость в настольном ПК с доступным слотом для периферийных карт. В результате разработчики систем могут уменьшить размер системы, стоимость и энергопотребление за счет использования вычислительных платформ с меньшими форм-факторами, таких как ноутбуки, встроенные ПК и одноплатные компьютеры.

        Сложный встроенный программируемый логический контроллер (ПЛК) позволяет пользователям точно измерять, синхронизировать, запускать и контролировать работу других элементов системы технического зрения.

        PT1000-LV совместим с внешними устройствами захвата кадров Pleora Technologies vDisplay ™, которые доставляют видео прямо на монитор.

        Особенности:

        - Передает видео с камер LVDS, поддерживающих стандарт TIA / EIA 644, через GigE с низкой постоянной задержкой

        - Встроенный программируемый логический контроллер (ПЛК) для расширенной синхронизации и запуска в реальном времени

        - RS-232 и GPIO для управления внешними аксессуарами

        Технические характеристики фрейм-граббера iPORT ™ PT1000-LV Pleora Technologies:

        Параметры

        Значения

        Возможность подключения видео



        Внешний фрейм-граббер iPORT

        • Специально созданное оборудование, совместимое с камерами TIA / EIA 644 LVDS.

        • Высокая надежность, скорость передачи данных 1 Гбит/с с малой сквозной задержкой.

        • Закрытый блок или плата OEM



        eBUS SDK

        • Драйвер eBUS Universal Pro

        • Примеры приложений, в том числе приложение NetCommand ™, демонстрация возможности подключения к сети нескольких устройств.

        • Инструмент для установки драйверов.

        • Документация


        GigE Vision

        • Полностью совместимая загрузка микропрограмм

        • Гарантирует доставку всех пакетов

        • Комплексная диагностика передачи данных

        Особенности сбора данных

        Прием сигналов TIA / EIA644

        • Совместимость с широким спектром камер

        Встроенный механизм сбора данных

        • Может получать данные изображения из самых разных источников с глубиной пикселя до 16 бит, цветным или черно-белым, а также множественным касанием

        Автономный режим или с внешним управлением

        • Гибкие режимы сбора данных

        Сетевые особенности


        На базе Gigabit Ethernet

        • Недорогое, простое в использовании оборудование.

        • Совместимость с сетями Ethernet 10/100/1000 Мбит / с

        • Поддерживает IEEE 802.3 (Ethernet), IP, IGMP v.2, UDP и ICMP (ping)

        • Большой радиус действия: 100 м между двумя точками, неограниченное расстояние с коммутаторами Ethernet или с оптоволокном

        Возможность многоадресной рассылки

        • Включает расширенные распределенные архитектуры обработки и управления

        Особенности программируемого логического контроллера

        Входы:

        - 2 входа TTL

        - 1 вход LVDS

        - 1 оптический

        - изолированный вход

        Выходы:

        - 2 выхода TTL

        - 1 оптический

        - изолированный выход

        • Позволяет синхронизировать несколько камер или элементов системы

        • Гибкие возможности запуска, включая логические комбинации и сигналы управления камерой.

        • Обеспечивает электрически изолированный интерфейс управления

        • Встроенные средства защиты от сбоев

        2 последовательных канала RS-232

        • Одновременное последовательное управление камерой и другими устройствами через приложение для ПК по каналу Ethernet

        Устройство задержки, устройство для изменения масштаба, счетчик общего назначения

        • Обеспечивает полную синхронизацию с камерами строчной развертки

        • Обеспечивает синхронный захват между несколькими камерами

        • Позволяет получать камеру для отслеживания изменения скорости на конвейерных лентах.

        Триггер отметки времени, счетчик и сброс

        • Позволяет запускать системные действия на основе отметок времени

        • Позволяет передавать сбросы на все iPORT в системе с хоста

        Разъемы

        Питание

        • В комплекте: 6-контактный Hirose (HR10A-7R-6P)

        • OEM: Molex, 4-контактный, серия 6373 (22-23-2041)

        Сеть

        • RJ45

        Видео интерфейс

        • 68-контактный разъем Hirose MDR (DX10GM-68SE)

        Характеристики

        Размер (Д x Ш x В)

        • В корпусе: 95 мм X 97 мм X 37 мм

        • OEM: 89 мм X 72 мм X 21 мм

        Рабочая температура

        • в закрытом корпусе: от 0 ° C до 45 ° C

        • OEM: от 0 ° C до 70 ° C

        Источник питания

        • от 4,5 В до 16 В

        Потребляемая мощность

        • 3,1 Вт

        Для доступа к файлам требуется Авторизация
        Техническая документация на фрейм-грабберы iPORT PT1000-LV
        548.6 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
