Pleora Technologies |

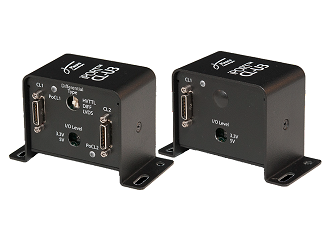

Внешние устройства захвата кадров iPORT ™ CL-U3 от Pleora Technologies предоставляют производителям и интеграторам систем преимущества по стоимости и гибкости конструкции за счет преобразования камер Camera Link® в камеры с встроенным интерфейсом USB3 Vision™. С помощью этих внешних устройств захвата кадров камеры Camera Link® могут передавать высокоскоростные изображения и видеоданные по широкодоступной шине USB 3.0. Камеры также могут использоваться с более широким выбором вычислительных платформ с меньшим форм-фактором и низким энергопотреблением, что помогает снизить системные затраты.
Основанный на проверенной на практике конструкции, CL-U3 обеспечивает дополнительные преимущества, включая выходную широкую полосу пропускания, расширенный диапазон рабочих температур и обширную функциональность GPIO, позволяющую запускать камеры в реальном времени с низким уровнем джиттера и синхронизировать другие элементы системы технического зрения.
Фрейм-граббер CL-U3 передает видео с камер Camera Link в базовом и среднем режимах с низкой предсказуемой задержкой по каналу USB 3.0. Для подключения к рабочей станции используется стандартный порт USB 3.0, что устраняет необходимость в настольном компьютере с доступным слотом для периферийных карт для традиционного фрейм-граббера. В результате разработчики могут уменьшить размер системы, стоимость и энергопотребление за счет использования вычислительных платформ с меньшими форм-факторами, таких как ноутбуки, встроенные компьютеры и одноплатные компьютеры.
Внешние устройства захвата кадров CL-U3 от Pleora Technologies помогают производителям систем и интеграторам использовать характеристики производительности USB 3.0, включая широкую полосу пропускания, питание по кабелю и удобство использования в режиме plug-and-play. Кроме того, фрейм-грабберы поддерживают гибкие конфигурации, позволяя объединить несколько камер в один порт USB 3.0 при использовании стандартного USB 3.0. CL-U3 полностью соответствует стандартам USB3 Vision и GenICam ™, обеспечивая возможность взаимодействия с оборудованием сторонних производителей в средах различных производителей.
Особенности:
- Передает видео с камер Camera Link Base или Medium через USB 3.0 с низкой предсказуемой задержкой;
- Возможность подключения к широкому спектру вычислительных платформ без использования устройства захвата кадров PCI / PCIe;
- Компактный и маломощный;
- Доступен в монтажном корпусе и в комплекте плат OEM;
- Режимы строчной развертки и сканирования области;
- Буфер кадра 120 МБ для размещения сенсоров с несколькими мегапикселями;
- Пропускная способность приближается к 3 Гбит/с;
- Функциональность записи и воспроизведения;
- Совместимость с USB3 Vision и GenICam;
- Питание, управление и видео по одному кабелю USB 3.0;
- Power over Camera Link (PoCL) с моделями CL-U3B-IND и CL-U3M-IND (требуется внешний источник питания);
- Сложный встроенный программируемый логический контроллер (ПЛК) позволяет пользователям точно измерять, синхронизировать, запускать и контролировать работу других элементов системы технического зрения;
- Пакет интеграции GenICam (состоящий из инструмента генерации iPORT AutoGen XML и эталонного микропрограммного обеспечения) позволяет быстро и легко создать удобный интерфейс GenICam.
Технические характеристики фрейм грабберов iPORT ™ CL-U3 от Pleora Technologies:
|
Возможность подключения видео | |
|
Внешний фрейм-граббер iPORT |
• Высокая надежность, скорость передачи данных 3 Гбит / с. с низкой сквозной задержкой • Корпус для поверхностного монтажа |
|
USB3 Vision и GenICam |
• Полностью совместимая загрузка прошивки • Гарантирует доставку всех пакетов • Комплексная диагностика передачи данных |
|
Видео форматы | |
|
Формат нажатия |
• Базовый режим: 1 и 2 нажатия • Средний режим: 1,2 и 4 нажатия |
|
Геометрия нажатия |
• 1X_1Y, 1X, 1X2_1Y, 1X2, 1X4_1Y, 1X4 |
|
Видеорежимы |
• Mono, BayerGR, BayerRG, BayerGB, BayerBG, RGB, BGR |
|
Глубина пикселей |
• 8, 10, 12, 14, 16 бит, 24-битный RGB |
|
Особенности | |
|
Частота пикселей |
• от 20 до 85 МГц |
|
Буфер кадра |
• 120 Мб |
|
USB 3.0 |
• Подключение к недорогому, простому в использовании оборудованию • Совместимость с USB3 Vision 1.0 |
|
Программируемый логический контроллер |
• Расширенный контроль захвата изображения • Интегрирован с GPIO |
|
GPIO |
• 4 входа TTL / LVCMOS • 3 выхода TTL / LVCMOS |
|
GPIO (только промышленные модели CL-U3) |
• 2 LVDS / RS-422 / HVTTL / ± 24 В / ± 30 В дифференциальные или несимметричные входы • 2 входа TTL / LVCMOS • 3 выхода TTL / LVCMOS |
|
Разъемы | |
|
Видео |
• SDR-26 (Mini CL) для Camera Link |
|
USB |
• 10-контактный разъем USB 3.0 micro-B с фиксирующими винтовыми разъемами |
|
GPIO |
• 12-контактный круглый разъем |
|
Вход питания |
• Кабель питания через USB. • Разъем GPIO (только для промышленных моделей CL-U3) |
|
Выход питания (Только промышленные модели CL-U3) |
• PoCL • Разъем SDR-26 |
|
Характеристики | |
|
Размер (Д x Ш x В) |
• 38 мм X 83 мм X 51 мм |
|
Вес |
• До 132 г |
|
Рабочая температура |
Модели CL-U3B и CL-U3M: • от 0 ° C до 45 ° C Модели CL-U3B-IND и CL-U3M-IND для промышленного использования: • Комплекты плат OEM, см. Примечание *. • В корпусе с выключенным PoCL: от -40 ° C до 60 ° C • В комплекте с PoCL: от -40 ° C до 58 ° C |
|
Температура хранения |
• от -40 ° C до 85 ° C |
|
Внешний источник питания |
• 11,6–13,0 В (только промышленные модели CL-U3) |
|
Потребляемая мощность |
3,5 Вт максимум для всех моделей |
|
Среднее время безотказной работы при 40 ° C |
• 1 135 333 часа • 958 332 часа (только промышленные модели CL-U3) |
|
Классификационный номер экспортного контроля |
EAR99 |
* Пределы температуры корпуса и перехода зависят от устройства ИС. Пожалуйста, обратитесь к Руководству пользователя для получения информации о рабочих температурах ИС и управлении температурой.
