Pleora Technologies |

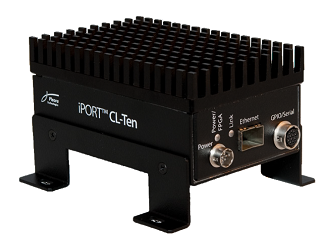

Внешние устройства захвата кадров iPORT ™ CL-Ten Pleora Technologies используют высокопроизводительный канал GigE Vision® 2.0 через 10 Gigabit Ethernet (10 GigE) для одновременной передачи видео с двух камер Camera Link Base или средних камер или с одной камеры Camera Link Full с максимальной скоростью передачи данных, с низкой предсказуемой задержкой. Эти внешние устройства захвата кадров позволяют разработчикам расширять и объединять системные кабели, а также интегрировать камеры Camera Link в сетевую среду.
Внешние устройства захвата кадров CL-Ten без проблем взаимодействуют с другими продуктами Pleora Technologies в сетевых или двухточечных цифровых видеосистемах. Фрейм-грабберы также полностью соответствуют стандартам GigE Vision и GenICam ™, что позволяет взаимодействовать с оборудованием сторонних производителей в средах различных производителей. Стандарты GigE Vision и GenICam не зависят от скорости соединения Ethernet, что означает, что CL-Ten Pleora Technologies может использоваться в многоскоростных системах вместе с камерами GigE Vision, работающими на скорости 1 Гбит/с, без каких-либо модификаций программного обеспечения. Развертывая CL-Ten, производители и интеграторы могут сократить время вывода продукта на рынок, снизить риски разработки и развертывания, а также снизить затраты на проектирование и систему.
CL-Ten от Pleora Technologies преобразует видеоданные в пакеты и отправляет их по каналу 10 GigE на принимающее программное обеспечение или оборудование. CL-Ten совместим со стандартными оптоволоконными соединениями через разъем SFP + (съемный компактный) и может быть легко подключен к стандартным компонентам 10 GigE, таким как сетевые карты и коммутаторы.
Сложный встроенный программируемый логический контроллер (ПЛК) позволяет пользователям точно измерять, синхронизировать, запускать и контролировать работу других элементов системы технического зрения.
Особенности
- Передает видео с камер Camera Link через 10 GigE с низкой постоянной задержкой.
- Варианты продуктов, отвечающие системным требованиям:
- iPORT CL-Ten Full поддерживает передачу одной камеры в полном (включая дека / 80-бит), среднем или базовом режимах.
- iPORT CL-Ten Dual Medium поддерживает одновременную передачу 1 или 2 камер среднего или базового режима.
- Обеспечивает питание камер, использующих стандарт Power over Camera Link (PoCL).
- RS-232 и GPIO для управления внешними аксессуарами
- Пакет интеграции GenICam (состоящий из инструмента генерации iPORT AutoGen XML и эталонного дизайна прошивки) позволяет быстро и легко создать удобный интерфейс GenICam
Технические характеристики фрейм-грабберов iPORT CL-Ten Pleora Technologies:
|
Параметры |
Значения |
|
Возможность подключения видео | |
|
Внешний фрейм-граббер iPORT |
• Высокая надежность, скорость передачи данных до 8,16 Гбит/с с низкой сквозной задержкой • Закрытый блок |
|
eBUS SDK |
• eBUS SDK: единый API для приема видео через GigE, 10 GigE и USB, совместимый с Windows, Mac и Linux. • eBUS Tx: программная реализация передатчика GigE Vision на уровне устройства. • eBUS Rx: высокоскоростной прием изображений или данных для передачи конечному приложению • Набор инструментов eBUS Player: просмотр потоков и разработка, тестирование и оценка расширенных функций |
|
GigE Vision 2.0 |
• Полностью совместимая загрузка прошивки • Гарантирует доставку всех пакетов • Комплексная диагностика передачи данных |
|
Совместимость с камерой | |
|
Камеры Camera Link® |
• iPORT CL-Ten Dual Medium, совместимый с камерами в базовом и среднем режимах с частотой до 85 МГц • iPORT CL-Ten Full совместим с камерами в режиме Full (включая Deca / 80-bit) на частоте до 85 МГц • Поддержка Power over Camera Link (PoCL) • Поддерживает CLProtocol |
|
Геометрия нажатия |
• 1X_1Y, 1X2_1Y, 1X, 1X2, 1X4_1Y, 1X4, 2X2E, 1X8_1Y, 1X8, 1X10_1Y, 1X10 |
|
Особенности | |
|
4 входа TTL 2 выхода TTL |
• Обеспечивает гибкий универсальный интерфейс. • Позволяет синхронизировать несколько устройств или элементов системы |
|
Блок задержки, управление масштабом, универсальный счетчик |
• Обеспечивает синхронный захват между несколькими камерами с областью и строчной разверткой. • Позволяет получать камеру для отслеживания изменения скорости на конвейерных лентах и полотнах. |
|
IEEE 1588 |
• Синхронизированный запуск нескольких сетевых устройств с помощью протокола точного времени IEEE 1588 и команды запланированного действия. |
|
Последовательные каналы UART и RS-232 |
• Последовательное управление камерой и другими устройствами через приложение для ПК по каналу GigE. |
|
На базе 10 Gigabit Ethernet |
• Стандартное, простое в использовании оборудование • Поддерживает IGMPv2 и ICMP • Поддерживает протокол точного времени IEEE 1588 |
|
Возможность многоадресной рассылки |
• На основе стандартов, IGMPv2 • Обеспечивает расширенные архитектуры распределенной обработки и управления |
|
Разъемы | |
|
Питание |
• 6-контактный круглый, вилка |
|
Сеть |
• Поддерживает 10GBASE-SR, -LR и –LRM с использованием линейные или ограничивающие модули SFP + |
|
Видео интерфейс |
• Миниатюрная камера (MiniCL) |
|
Входы / выходы и последовательный интерфейс управления |
• 12-контактный круглый, розетка |
|
Характеристики | |
|
Размер (Д x Ш x В) |
• 125,4 мм x 100 мм x 83,5 мм (CL-Ten Dual Medium) • 125,4 мм x 100 мм x 71,7 мм (CL-Ten Full) |
|
Рабочая температура |
• от 0 ° C до 70 ° C см. Примечание *. |
|
Температура хранения |
• от -40 ° C до 85 ° C |
|
Внешний источник питания |
• 12 В |
|
Потребляемая мощность |
• 11,5 Вт |
|
Среднее время безотказной работы при 40 ° C |
• iPORT CL-Ten Dual Medium: 586 855 часов • iPORT CL-Ten Full: 731 249 часов |
|
Классификационный номер экспортного контроля |
• 5A991.b.4.a |
* При использовании промышленного температурного модуля SFP +; в противном случае от 0 ° C до 55 ° C. Изделие предназначено для работы в указанном диапазоне температур окружающей среды и корпуса его компонентов.
