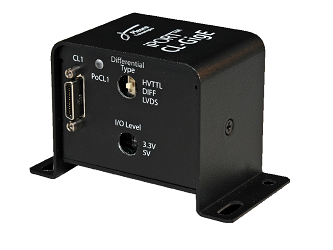

Внешние устройства захвата кадров iPORT ™ CL-GigE Pleora Technologies позволяют производителям и интеграторам систем рассматривать камеры с базовой конфигурацией Camera Link® как встроенные камеры GigE Vision® в приложениях, работающих в сложных условиях.
Эти внешние устройства захвата кадров, разработанные специально для высоконадежной передачи видео в сложных условиях эксплуатации, позволяют камерам Camera Link пользоваться дальностью действия Gigabit Ethernet (GigE) и сочетать их с собственными камерами GigE Vision в сетевых средах.
IPORT CL-GigE Pleora Technologies преобразует видеоданные с камер Camera Link в пакеты и передает их по каналу GigE с низкой предсказуемой задержкой. GigE поддерживает кабели на расстоянии до 100 метров с использованием стандартных кабелей CAT5e / 6. Благодаря стандартным коммутаторам Ethernet расстояния могут быть неограниченными.
Подключение к ПК осуществляется через стандартный штекер GigE, что устраняет необходимость в настольном ПК с доступным слотом для периферийных карт. В результате разработчики систем могут уменьшить размер системы, стоимость и энергопотребление за счет использования вычислительных платформ с меньшими форм-факторами, таких как ноутбуки, встроенные ПК и одноплатные компьютеры. Сложный встроенный программируемый логический контроллер (ПЛК) позволяет пользователям точно измерять, синхронизировать и контролировать работу других элементов.
IPORT CL-GigE Pleora Technologies легко взаимодействует с другими продуктами Pleora в сетевых или двухточечных цифровых видеосистемах. Фрейм-грабберы промышленного уровня полностью соответствуют стандартам GigE Vision и GenICam ™, обеспечивая возможность взаимодействия с оборудованием сторонних производителей в системах от различных поставщиков.
С помощью iPORT CL-GigE от Pleora Technologies производители и интеграторы систем могут сократить время вывода на рынок, снизить затраты на проектирование и систему, а также снизить риски разработки и развертывания за счет повторного использования дорогостоящих или специализированных камер Camera Link в установках GigE Vision с минимальной разработкой программного обеспечения.
Особенности
- Передает видео с камер Camera Link Base через GigE
- Широкий диапазон рабочих температур для сложных условий
- Возможность подключения к широкому спектру вычислительных платформ без необходимости использования устройства захвата кадров PCI.
- Компактный и маломощный
- Корпус для поверхностного монтажа на винтах
- Режимы строчной развертки и сканирования области
- Буфер кадра 120 МБ для многомегапиксельных сенсоров
- Возможность записи и воспроизведения
- Совместимость с GigE Vision и GenICam
- Поддерживает протокол точного времени IEEE1588 и команды действий.
- Поддерживает как PoE, так и варианты с внешним питанием
- Power over Camera Link (PoCL).
- Сложный встроенный программируемый логический контроллер (ПЛК) позволяет пользователям точно измерять, синхронизировать, запускать и контролировать работу других элементов системы технического зрения.
- Низкая предсказуемая задержка.
- Пакет интеграции GenICam (состоящий из инструмента генерации iPORT AutoGen XML и эталонного микропрограммного обеспечения) позволяет быстро и легко создать удобный интерфейс GenICam.
Технические характеристики фрейм-грабберов iPORT CL-GigE Pleora Technologies:
|
Параметры |
Значения |
|
Возможность подключения видео | |
|
Внешний фреймграббер iPORT |
• Специальное оборудование, совместимое с базовыми камерами Camera Link • Высокая надежность, скорость передачи данных 1 Гбит/с с низкой сквозной задержкой. • Закрытый блок или комплект плат OEM |
|
eBUS SDK |
• eBUS SDK: единый API для приема видео через GigE, 10 GigE и USB, совместимый с Windows, Mac и Linux. • eBUS Tx: программная реализация передатчика GigE Vision на уровне устройства. • eBUS Rx: высокоскоростной прием изображений или данных для передачи конечному приложению • Набор инструментов eBUS Player: просмотр потоков и разработка, тестирование и оценка расширенных функций |
|
GigE Vision и GenICam |
• Полностью совместимая загрузка прошивки • Гарантирует доставку всех пакетов • Комплексная диагностика передачи данных |
|
Видео форматы | |
|
Формат нажатия |
• 1 и 2 нажатия |
|
Видеорежимы |
• Mono, BayerGR, BayerRG, BayerGB, BayerBG, RGB, YUV, YCbCr, Sparse Color Filter |
|
Глубина пикселей |
• 8, 10, 12, 14, 16 бит |
|
Особенности | |
|
Частота пикселей |
• от 20 до 85 МГц |
|
Буфер кадра |
• 120 Мб |
|
Программируемый логический контроллер |
• Расширенный контроль захвата изображения • Интегрирован с GPIO |
|
GPIO |
• 2 LVDS / RS-422 / HVTTL / ± 24 В / ± 30 В дифференциальных или несимметричных входа • 2 входа TTL / LVCMOS • 3 выхода TTL / LVCMOS |
|
На базе Gigabit Ethernet |
• Недорогое, простое в использовании оборудование. • Совместимость с сетями IP / Ethernet 100/1000 Мбит / с • Поддерживает IEEE 802.3 (Ethernet), IP, IGMP v.2, UDP и ICMP (ping) • Большой радиус действия: 100 м точка-точка, далее с помощью коммутаторов Ethernet или оптоволокна |
|
Возможность многоадресной рассылки |
• Обеспечивает расширенные архитектуры распределенной обработки и управления |
|
Разъемы | |
|
Видео |
• SDR-26 (Mini CL) |
|
Сеть |
• RJ-45 со стопорным винтовым соединителем |
|
GPIO |
• 12-контактный круглый разъем |
|
Вход питания |
• Питание PoE через разъем RJ-45: IEEE 802.3af • Внешнее питание от 12-контактного круглого разъема: номинальное напряжение от 11,7 до 13 В |
|
Выход питания |
• PoCL • Разъем SDR-26 |
|
Характеристики | |
|
Размер (Д x Ш x В) |
• 47,6 мм X 81,5 мм X 51,0 мм |
|
Рабочая температура |
• Комплекты плат OEM: см. Примечание *. • Закрытое внешнее питание: от -40 ° C до 60 ° C • Закрытый PoE с питанием при выключенном PoCL: от -40 ° C до 55 ° C • Закрытый PoE с питанием от PoCL: от -40 ° C до 50 ° C |
|
Температура хранения |
• от -40 ° C до 85 ° C |
|
Потребляемая мощность |
• 2,7 Вт максимум |
|
Среднее время безотказной работы при 40 ° C |
• 1 014 151 час |
|
Классификационный номер экспортного контроля |
EAR99 |
* Пределы температуры корпуса и перехода зависят от устройства ИС. Пожалуйста, обратитесь к Руководству пользователя для получения информации о рабочих температурах ИС и управлении температурой.
|
