Поставщик
|
PicoQuant |
|
Вид детектора
|
универсальные |
|
Основа детектора
|
ФЭУ |
Детектор PMA 192 представляет собой чувствительный к одному фотону, полностью интегрированный фотонный датчик с быстрым временным откликом и низким уровнем шума. В PMA встроены быстродействующий фотоумножитель (PMT), высоковольтный источник питания и предварительный усилитель. В качестве опции доступны термоэлектрическое охлаждение и автоматическая защита от перегрузки.
|
Особенности:
|
Применения:
|
Корпус со специальным радиочастотным и магнитным экранированием
Эти устройства выполнены в алюминиевом корпусе с железным или никелевым покрытием с добавлением нитрида титана или золота для достижения высокого уровня радиочастотного и магнитного экранирования, а также защиты от помех другим устройствам. Встроенный предварительный усилитель специально предназначен для приложений, чувствительных к синхронизации, таких как коррелированный по времени подсчет одиночных фотонов (TCSPC). Выходной сигнал для всех моделей представляет собой стандартный разъем SMA на 50 Ом.
Спектральные диапазоны от 230 до 920 нм

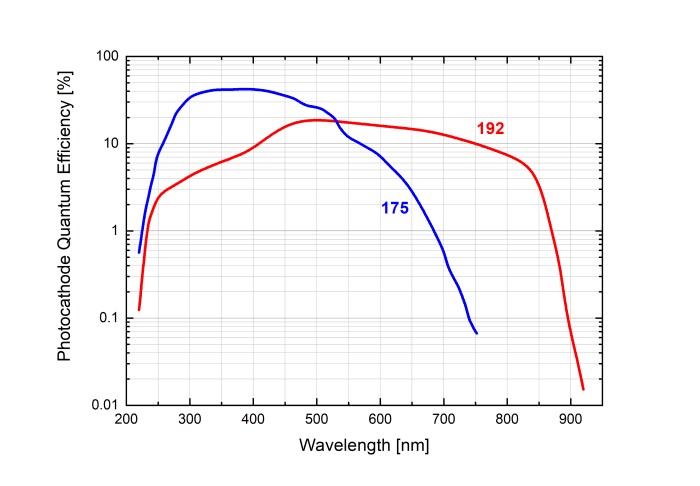

Эффективность обнаружения детекторов серии PMA В PMA могут быть встроены различные фотокатоды для удовлетворения потребностей пользователя. Доступны две различные версии катодов. Версия с чувствительностью к синему свету и низким количеством темных пятен с очень высокой квантовой эффективностью до 40% охватывает спектральный диапазон от 230 до 700 нм. Расширенный катод, чувствительный к красному свету, охватывает диапазон от 230 до 920 нм с квантовой эффективностью до 20%. Доступен корпус с термоэлектрическим охлаждением для снижения частоты темнового отсчета (рекомендуется для версий, чувствительных к красному свету).
Встроенный затвор, обнаружение перегрузки

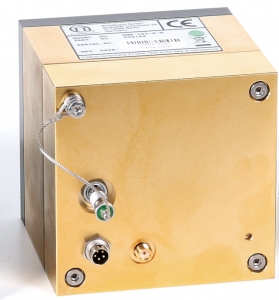

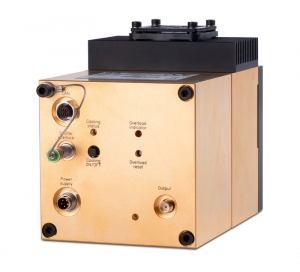

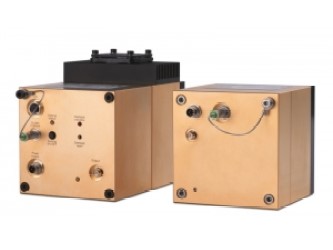

Корпус доступен в трех различных исполнениях. Конструкция OEM не содержит защитного затвора. Стандартный PMA-M оснащен защитным затвором, который может блокироваться, например, с крышкой камеры для образцов. Версии с охлаждением (серии PMA-C) дополнительно оснащены функцией автоматического обнаружения перегрузки, которая закрывает затвор в случае чрезмерного освещения. Для всех модулей требуется линия питания 12 В постоянного тока, которая поставляется с версиями PMA-M и PMA-C.
Технические характеристики:
|
Параметр |
Значение |
|
Модель |
PMA 192 |
|
Диапазон длин волн |
230 - 920 нм |
|
Количество отключений (неохлаждаемая модель, типовое значение) |
< 10 000 счет/с |
|
Количество потемнений (охлаждаемая модель, типовое значение) |
< 1100 счет/с |
|
Разброс во времени прохождения (FWHM, тип. значение) |
< 180 пс |
|
Рекомендуемый Макс. скорость счета |
5 МГц |
|
Ширина отклика одного электрона |
1.5 нс |
|
Время нарастания / спада пульса |
750 пс |
|
Выходной сигнал |
|
|
Соединитель |
SMA женщина |
|
Импеданс |
50 Ом |
|
Полярность |
отрицательно |
|
Источник питания |
|
|
Ввод |
12 В постоянного тока |
|
Макс. Потребляемый ток (без охлаждения) |
200 мА |
|
Макс. Потребляемый ток (охлаждаемый) |
450 мА |
|
Размеры |
|
|
OEM-устройство |
134 × 84 × 34 мм (ш × г × в) |
|
PMA (неохлаждаемый) |
72 × 84 × 84 мм (ш × г × в) |
|
PMA-C (охлажденный) |
120 × 84 × 110 мм (ш × г × в) |
|
Активная область детектора |
8 мм |
