Регистрация слабых оптических сигналов в диапазоне от DC – 2 кГц
В дополнение к точным и быстрым измерениям относительно большая полоса пропускания от DC до 2 кГц позволяет проводить время-разрешенные и модулированные измерения. В частности, сочетание с синхронными усилителями приводит к тому, что ультрачувствительные измерительные системы почти невосприимчивы к помехам, вносимым внешними источниками. Поэтому детекторы PWPR-2K компании FEMTO могут легко регистрировать оптические мощности от 100 фВт до 10 нВт.

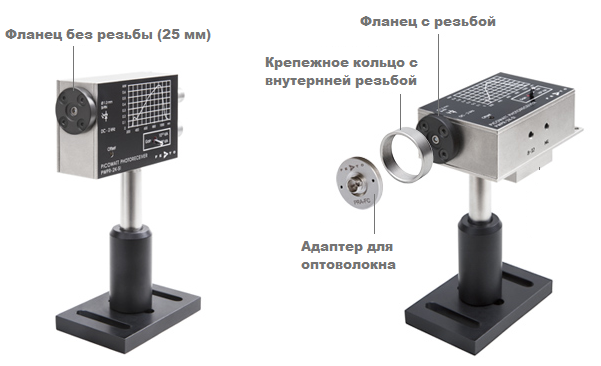

Окно для ввода излучения из свободного пространства
Фотоприемники PWPR-2K компании FEMTO оснащены входным окном для ввода излучение из свободного пространства. Пользователь может выбирать между фланцем с резьбой 1.035 "-40 (FST) и 25-миллиметровым фланцем без резьбы (FS). Обе модели обеспечивают совместимость с широким выбором стандартных оптомеханических комплектующих, такими как тубусы, линзы, каркасные системы и оптические адаптеры разных производителей. Окно для ввода излучения из свободного пространства (FST) может быть легко преобразовано в порт для оптического волокна путем крепления волоконных адаптеров (PRA-FC и PRA-FSMA).
Большая площадь активной области датчика облегчает оптическую юстировку систем, где ввод излучения осуществляться без использования оптического волокна, и обеспечивают очень высокую эффективность и стабильность при использовании дополнительных волоконно-оптических адаптеров PRA-FC и PRA-FSMA.Все фотоприемники серии PWPR-2K компании FEMTO имеют резьбовые отверстия UNC 8-32 и M4 для монтажа на стержни с метрической и дюймовой резьбой.
Приемник PWPR-2K-SI-FS, установленный в вертикальном положении (слева) и горизонтальном (справа) с помощью резьбовых отверстий и адаптера (справа). Адаптеры, стержни и держатели не входят в комплект поставки.
|
Особенности:
|
Применения:
|

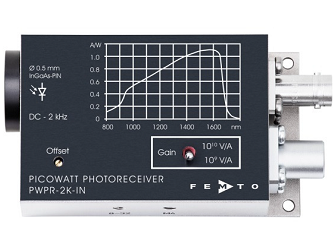

Технические характеристики фотоприёмников серии PWPR-2K компании FEMTO:
|
Модель |
PWPR-2K-SI |
PWPR-2K-IN |
| Стоимость | 148 965 - 152 872 р. | 158 082 - 161 989 р. |
|
Фотодиод |
1.2 мм Ø Si-PIN |
0.5 мм Ø InGaAs-PIN |
|
Рабочий диапазон |
320 - 1060 нм |
900 - 1700 нм |
|
Ширина полосы пропускания (−3 дБ) |
DC - 2 кГц |
DC - 2 кГц |
|
Время нарастания/спада (10 % - 90 %) |
165 мкс |
165 мкс |
|
Коэффициент усиления (переключаемый) |
1 x 109 В/А
|
1 x 109 В/А
|
|
Макс. коэффициент усиления при преобразовании |
0.64 x 109 В/Вт
0.64 x 1010 В/Вт
|
1.1 x 109 В/Вт
1.1 x 1010 В/Вт
|
|
NEP (@ 100 Гц) |
9 фВт/√Гц
|
10 фВт/√Гц
|
|
Тех док-я |
|
|
Выходное напряжение до + 10 В. Смещение нуля регулируется потенциометром. Защита выхода от короткого замыкания. Источник питания ± 15 В подключается через 3-контактный разъем Lemo®. Устройство снабжено соединительным разъемом. Доступен дополнительный источник питания PS-15 (опция).
