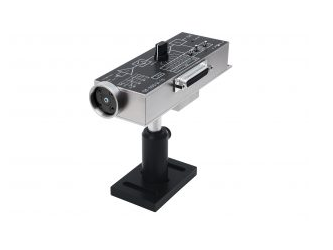

Фотоприемник OE-300, DC - 200 МГц, до 10 мВт

Фотодетекторы для работы в области МГц

Фотоприемник OE-300 компании FEMTO состоит из высококачественного фотодиода, за которым следует усилитель с регулируемым коэффициентом усиления. Низкие значения эквивалентной мощности шума (NEP) являются выдающимися и устанавливают новую планку для широкополосных фотоприемников в отрасли, в частности, при работе в области высоких и средних значений коэффициентов усиления. Относительно большие площади активной области детекторов упрощают процесс оптической юстировки, а также обеспечивают очень высокую эффективность сопряжения фотоприемников с оптоволокном, в частности моделей на базе кремниевых детекторов с опциональными оптоволоконными адаптерами PRA-FC / SMA.

Регулируемый коэффициент усиления от 10² до 10⁸ В/А позволяет проводить точные и надежные измерения в очень широком динамическом диапазоне мощностей от нановатт до 10 мВт.

Множество дополнительных функции, такие как переключаемые фильтры нижних частот, регулировка смещения нуля, переключаемая связь AC / DC и возможность ручного и дистанционного управления с помощью ПК делают OE-300 самым универсальным широкополосным фотоприемником в своем классе.

Совместимость с оптомеханическими компонентами

Модели на базе кремниевых фотодиодов обладают окном для ввода излучения в детектор из свободного пространства. Фотоприемник может быть оснащен фланцем с резьбой 1.035"-40, включая соединительное кольцо с наружным диаметром 30 мм и 25-миллиметровым фланцем без резьбы. Оба модели обеспечивают совместимость фотоприемника с широким выбором стандартных оптомеханических комплектующих, такими как тубусы, линзы, каркасные системы, оптические адаптеры и т. д. от различных производителей.

Входное отверстие с резьбой, например, может быть легко преобразовано в порт сопряжения с оптоволокном путем крепления на него волоконно-оптического адаптера с наружной резьбой 1.035"-40.

Для моделей на базе InGaAs фотодиодов существует выбор между разъемом для оптоволокон (FC), позволяющим проводить высокоточные измерения с использованием оптоволоконных систем, и окном для ввода излучения из свободного пространства (с резьбой 1,035 "-40 или без резьбы с диаметром 25 мм).

Все модели фотоприемников OE-300 могут быть легко установлены на стандартные оптические стержни с резьбой M4 и 8-32 UNC с помощью адаптера PRA-PAP (опция).

Технические характеристики фотоприёмников серий OE-300 компании FEMTO:

Общие технические характеристики для всех моделей фотоприёмников серий OE-300 компании FEMTO:

¹⁾ Модель OE-300-SI-30

Смещение нуля регулируется подстроечным потенциометром или внешним сигналом напряжения. Индикатор перегрузки: светодиод. Защита выхода от короткого замыкания. Источник питания подключается через 3-контактный разъем Lemo®. Устройство снабжено соединительным разъемом. Доступен дополнительный источник питания PS-15 (опция).
