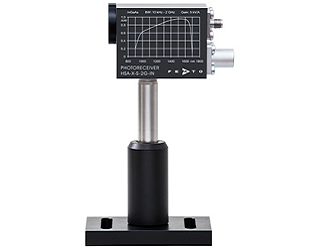

Ширина полосы пропускания с верхней границей в области 2 ГГц
Путем объединения современных фотодиодов с проверенными и уникальными усилителями компании FEMTO была разработана новая серия фотоприемников с непрвзойденной производительностью. Фотоприемники HSPR-X и HSA-X-S обладают шириной полосы пропускания с верхней границей в области 2 ГГц. Для заказа доступны модели на основе кремниевого PIN или InGaAs-PIN фотодиода с рабочим диапазоном от 320 до 1000 нм и от 900 до 1700 нм соответственно. Из-за сложной конструкции усилителя минимальное значение NEP составляет всего 11 пВт / √ Гц при трансимпедансе 5 х 103 В / А. Это позволяет измерять уровни оптической мощности в диапазоне микроватт с ГГц скоростью.
|
Особенности:
|
Применения:
|
Технические характеристики фотоприёмников серий HSPR-X и HSA-X-S компании FEMTO:
|
Модель |
HSA-X-S-1G4-SI |
HSPR-X-I-1G4-SI инвертирующий усилитель |
HSA-X-S-2G-IN |
HSPR-X-I-2G-IN инвертирующий усилитель |
| Стоимость | 234 927 - 249 254 р. | 234 927 - 249 254 р. | 234 927 - 249 254 р. | 234 927 - 249 254 р. |
|
Фотодиод |
Ø 0.4 мм Si-PIN |
Ø 0.4 мм Si-PIN |
Ø 0.1 мм InGaAs-PIN |
Ø 0.1 мм InGaAs-PIN |
|
Рабочий диапазон |
320 ... 1000 нм |
320 ... 1000 нм |
900 ... 1700 нм |
900 ... 1700 нм |
|
Ширина полосы пропускания (−3 дБ) |
10 кГц ... 1.4 ГГц |
10 кГц ... 1.4 ГГц |
10 кГц ... 2 ГГц |
10 кГц ... 2 ГГц |
|
Время нарастания/спада (10 % - 90 %) |
250 пс |
250 пс |
180 пс |
180 пс |
|
Коэффициент усиления |
5 x 103 В/А |
5 x 103 В/А инвертирующий |
5 x 103 В/А |
5 x 103 В/А инвертирующий |
|
Усиление при преобразовании |
2.55 x 103 В/Вт (@ 760 нм) |
2.55 x 103 В/Вт (@ 760 нм) |
4.75 x 103 В/Вт (@ 1550 нм) |
4.75 x 103 В/Вт (@ 1550 нм) |
|
NEP (@ 100 MГц) |
32 пВт/√Гц (@ 760 нм) |
19 пВт/√Гц (@ 760 нм) |
16 пВт/√Гц (@ 1550 нм) |
11 пВт/√Гц (@ 1550 нм) |
|
КСВН на выходе |
2.5 : 1 |
1.4 : 1 |
2.5 : 1 |
1.4 : 1 |
|
Макс. напряжение на выходе @ 50 Ом |
1.9 VPP |
2.0 VPP |
1.9 VPP |
2.0 VPP |
|
Шум на выходе |
3.6 мVRМС |
2.5 мVRМС |
3.6 мVRМС |
2.5 мVRМС |
|
Окно для ввода излучения |
окно для ввода излучения из свободного пространства или FC разъем |
окно для ввода излучения из свободного пространства или FC разъем |
окно для ввода излучения из свободного пространства или FC разъем |
окно для ввода излучения из свободного пространства или FC разъем |
|
Тех док-я |
|
|
|
|
Защита выхода от короткого замыкания. Резьбовые монтажные отверстия M4 и 8-32 для использования со стандартными стержнями для крепления. Источник питания + 15 В подключается через 3-контактный разъем Lemo®. Устройство снабжено соединительным разъемом. Доступен дополнительный источник питания PS-15 (опция).
