Высокая чувствительность и широкая полоса пропускания

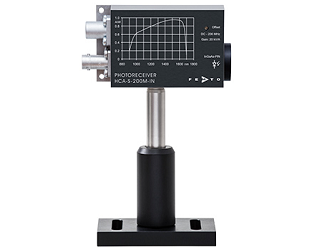

Фотоприемники серии HCA-S-200M компании FEMTO - быстрые фотодиоды с проверенными и уникальными усилителями тока серии HCA. Модели HCA-S-200M доступны для заказа с кремниевым или InGaAs фотодиодом, которые охватывают спектральный диапазон от 320 до 1000 нм и от 900 до 1700 нм соответственно. Коэффициент усиления составляет 2 x 104 В / A, что приводит к максимальному коэффициенту преобразования 1.9 x 104 В / Вт при 1550 нм для модели с InGaAs фотодиодом. Усовершенствованная конструкция многоступенчатого усилителя позволяет проводить измерения в диапазоне от DC до 200 МГц при минимальном времени нарастания 1.8 нс. Эквивалентная мощность шума (NEP) менее 5 пВт / √ Гц позволяет регистрировать оптические мощности в диапазоне микроватт без дальнейшего усреднения полученного сигнала.
Изготовление фотоприемников по спецификации пользователя
Каждое приложение отличается индивидуальными требованиями к пропускной способности, усилению и чувствительности. Поэтому компания FEMTO предлагает фотоприемники, изготовленные по спецификации пользователя, с оптимизированными спецификациями для самых разных приложений в дополнение к стандартным моделям серии. После подробного анализа требуемой спецификации, компания FEMTO предлагает индивидуальные решения по очень привлекательным ценам, и в большинстве случаев данная услуга предлагается для небольших заказов.
|
Особенности:
|
Применения:
|
Технические характеристики фотоприёмников серии HCA-S-200M компании FEMTO:
|
Модель |
HCA-S-200M-SI |
HCA-S-200M-IN |
| Стоимость | 158 082 - 171 107 р. | 158 082 - 171 107 р. |
|
Фотодиод |
0.8 мм Ø Si PIN |
0.3 мм Ø InGaAs PIN |
|
Рабочий диапазон |
320 ... 1000 нм |
900 ... 1700 нм |
|
Ширина полосы пропускания (-3 дБ) |
DC ... 200 MГц |
DC ... 200 MГц |
|
Время нарастания/спада (10% - 90%) |
1.8 нс |
1.8 нс |
|
Коэффициент усиления |
2 x 104 В/А |
2 x 104 В/А |
|
Макс. коэффициент усиления при преобразовании |
1.1 x 104 В/Вт (@ 800 нм) |
1.9 x 104 В/Вт (@ 1550 нм) |
|
Мин. значение NEP (@ 10 MГц) |
10 пВт/√Гц (@ 800 нм) |
5.2 пВт/√Гц (@ 1550 нм) |
|
Входные разъемы |
окно для ввода излучения из свободного пространства, FC или SMA разъем |
окно для ввода излучения из свободного пространства или FC разъем |
|
Тех док-я |
|
|
Выходное напряжение ± 17 В макс. (при нагрузке 50 Ом). Смещение нуля регулируется потенциометром. Опция: модели с емкостной связью. Защита выхода от короткого замыкания. Резьбовые монтажные отверстия M4 и 8-32 для использования со стандартными стержнями для крепления – в моделях с входным окном для ввода излучения из свободного пространства. Источник питания ± 15 В подключается через 3-контактный разъем Lemo®. Устройство снабжено соединительным разъемом. Доступен дополнительный источник питания PS-15 (опция).
