Высокая чувствительность и низкий уровень шумов

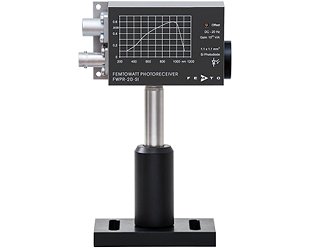

Фотоприемники серии FWPR-20 компании FEMTO сочетают в себе малошумящие Si или InGaAs PIN фотодиоды со специально разработанным трансимпедансным усилителем с чрезвычайно высоким коэффициентом усиления до 1012 В/А и очень низким уровнем шума. Эта уникальная комбинация позволяет получить фотоприемник с чувствительностью на уровне фемтоватт из-за его исключительно низкой эквивалентной мощности шума (NEP) 0.7 вВт/ √Гц. Возможно прямое детектирование оптических мощностей плоть до 50 фВт о без дополнительного усреднения сигнала на выходе приемника.
Замените ваш дорогой ФЭУ, лавинный фотодиод или охлаждаемый жидким азотом ИК детектор
Благодаря очень высокой чувствительности фотоприемники серии FWPR-20 компании FEMTO могут заменить лавинные фотодиоды, ФЭУ и охлаждаемые Ge-фотодиоды во многих приложениях. Они не требуют использования дорогостоящий источников питания или систем охлаждения.
FWPR-20-SI предлагает пользователям высокую квантовую эффективность в видимом и ближнем инфракрасном диапазоне, сопоставимую с той, которую имеют модули счета фотонов на основе лавинных фотодиодов.
Для задач спектроскопии ближнего ИК диапазона модель InGaAs фотоприемников FWPR-20-IN достигает аналогичных результатов, как и гораздо более дорогая и сложная система на базе германиевого детектора с системой охлаждения жидким азотом и внешним усилителем. Благодаря уже интегрированному усилителю с высоким коэффициентом усиления и низким уровнем шума, на выходе фотоприемника FWPR-20 сигнал может достигать значений на уровне вольт.
|
Особенности:
|
Применения:
|
Технические характеристики фотоприёмников серии FWPR-20 компании FEMTO:
|
Модель |
FWPR-20-SI |
FWPR-20-IN |
| Стоимость | 142 452 - 146 360 р. | 148 965 - 152 872 р. |
|
Фотодиод |
1.1 x 1.1 мм2 Si |
0.5 мм Ø InGaAs PIN |
|
Рабочий диапазон |
320 ... 1100 нм |
900 ... 1700 нм |
|
Ширина полосы пропускания (−3 дБ) |
DC ... 20 Гц |
DC ... 20 Гц |
|
Время нарастания/спада (10 % - 90 %) |
18 мс |
18 мс |
|
Коэффициент усиления трансимпедансного усилителя |
1 x 1012 В/А |
1 x 1011 В/А |
|
Макс. коэффициент усиления при преобразовании |
0.6 x 1012 В/Вт (@ 960 нм) |
0.95 x 1011 В/Вт (@ 1550 нм) |
|
NEP (@ 1 Гц) |
0.7 фВт/√Гц (@ 960 нм) |
7.5 фВт/√Гц (@ 1550 нм) |
|
Тех док-я |
|
|
Выходное напряжение ± 10 В макс. (при нагрузке 100 кОм). Смещение нуля регулируется потенциометром. Модели с волоконно-оптическим входом (опция). Защита выхода от короткого замыкания. Резьбовые монтажные отверстия M4 и 8-32 для использования со стандартными стержнями для крепления. Источник питания ± 15 В подключается через 3-контактный разъем Lemo®. Устройство снабжено соединительным разъемом. Доступен дополнительный источник питания PS-15 (опция).
