Фотодетекторы мощности (интегрирующие сферы), 1 мкВт- 20 Вт

Эти интегрирующие сферы являются идеальным выбором для измерения мощности независимо от однородности пучка, угла расходимости, формы пучка или угла падения на входе, что делает их идеальными для использования с оптоволоконными источниками и источниками во внеосевом пространстве.

Особенности:

- Для измерений независимо от формы пучка и угла падения на входе;

- Интегрирующая сферическая конструкция действует как поглотитель с минимальными потерями мощности;

- Входное отверстие детектора Ø5 мм, Ø7 мм или Ø12 мм;

- Съемный оптоволоконный адаптер S120-FC (FC / PC и FC / APC) в комплекте;

- Совместимые оптоволоконные адаптеры для волокна с наконечником и неизолированного волокна.

Интегрирующие сферы предназначены для диапазонов длин волн от видимого до ближнего инфракрасного диапазона. Детекторные головки для диапазона от 350 до 2500 нм используют одну сферу Ø1" или Ø2", изготовленную из Zenith® ПТФЭ, и имеют черный корпус для минимизации отраженного света вокруг входной апертуры. В этих детекторах используется либо кремниевый фотодиод для обнаружения в диапазоне 350 - 1100 нм, либо фотодиод InGaAs для обнаружения в диапазоне длин волн 800 - 1700 нм, 900 - 1650 нм или 1200 - 2500 нм.

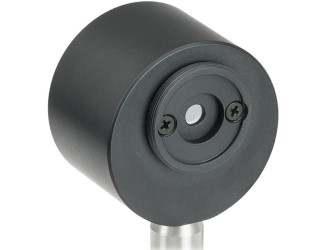

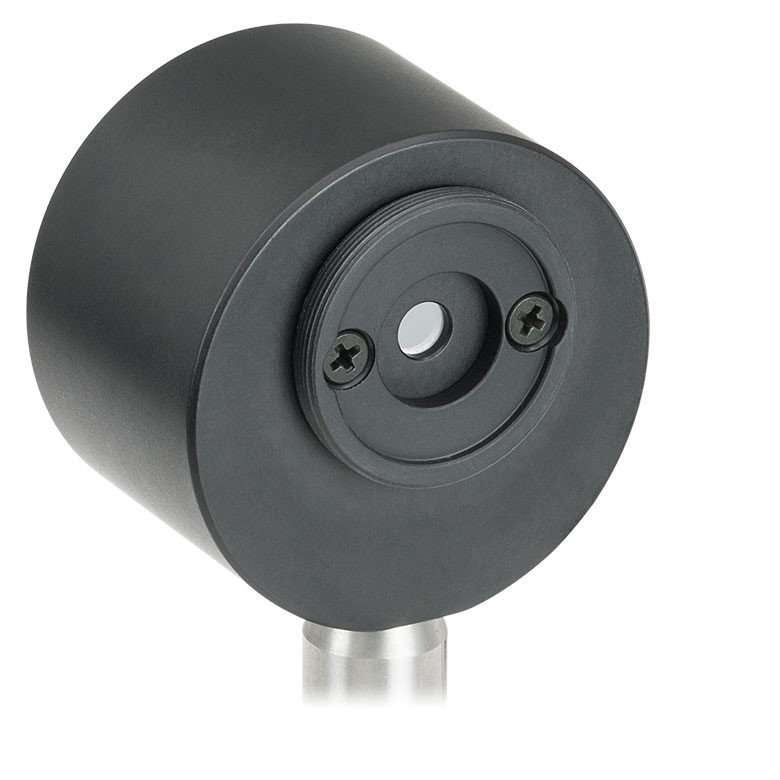

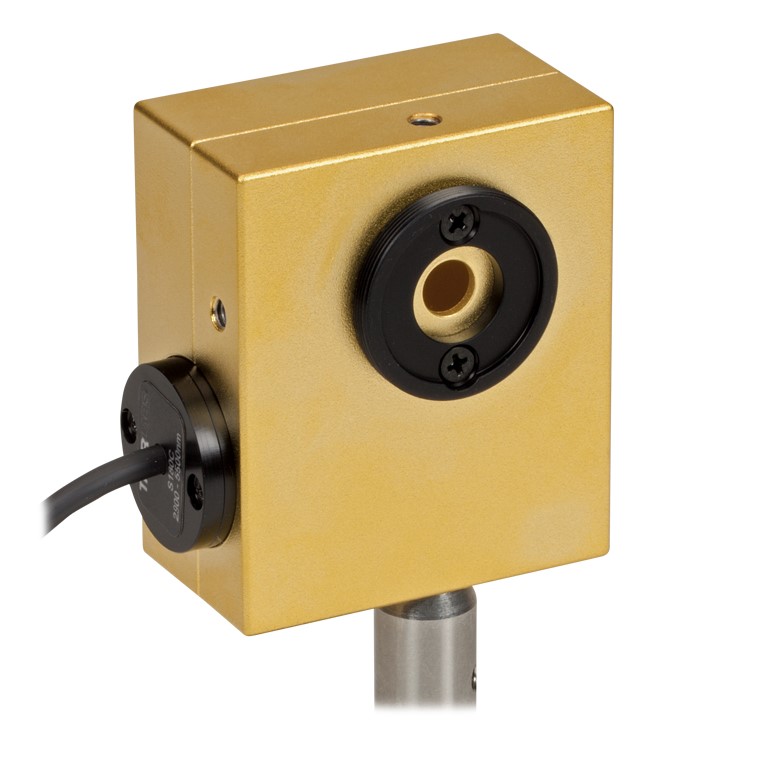

В интегрирующей сфере S180C для 2.9 - 5.5 мкм используются две соединенные позолоченные сферы диаметром 20 мм с входным портом в первой сфере и портом для детектора MCT (HgCdTe), расположенным во второй сфере. По сравнению с конструкциями с одной сферой, конфигурация с двумя сферами улучшает чувствительность устройства за счет минимизации площади внутренней поверхности сферы, в то же время эффективно экранируя детектор от прямого освещения. Такая конструкция снижает влияние угла падения, расходимости и формы пучка на результат измерения за счет эффективного экранирования фотодиода без использования перегородки или другого экранирующего механизма.

Интегрирующие сферы, имеют большие отверстия Ø5 мм, Ø7 мм или Ø12 мм, передние соединения с внешней резьбой SM1 (1.035"-40), улучшенную защиту от электромагнитных помех и детектор предупреждения о перегреве. Из-за большого активного детектора в области этих детекторов, входящий в комплект оптоволоконный адаптер S120-FC, может использоваться с оптоволоконным кабелем с разъемом FC / PC или FC / APC. Адаптер с внешней резьбой SM1 можно снять с помощью отвертки размера 1, чтобы разместить компоненты ближе к окну.

Каждый детектор поставляется с данными калибровки, соответствующими NIST или PTB. Включенные данные будут соответствовать сертификату калибровки фотодиода, используемого для проверки отдельного детектора. Данные, соответствующие NIST или PTB, хранятся в разъеме детектора.

Технические характеристики:

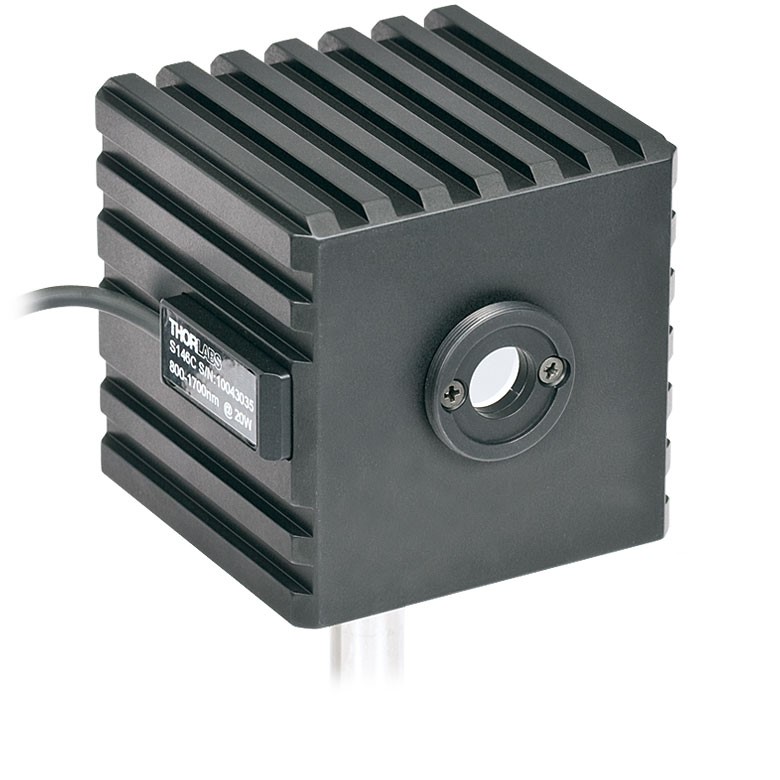

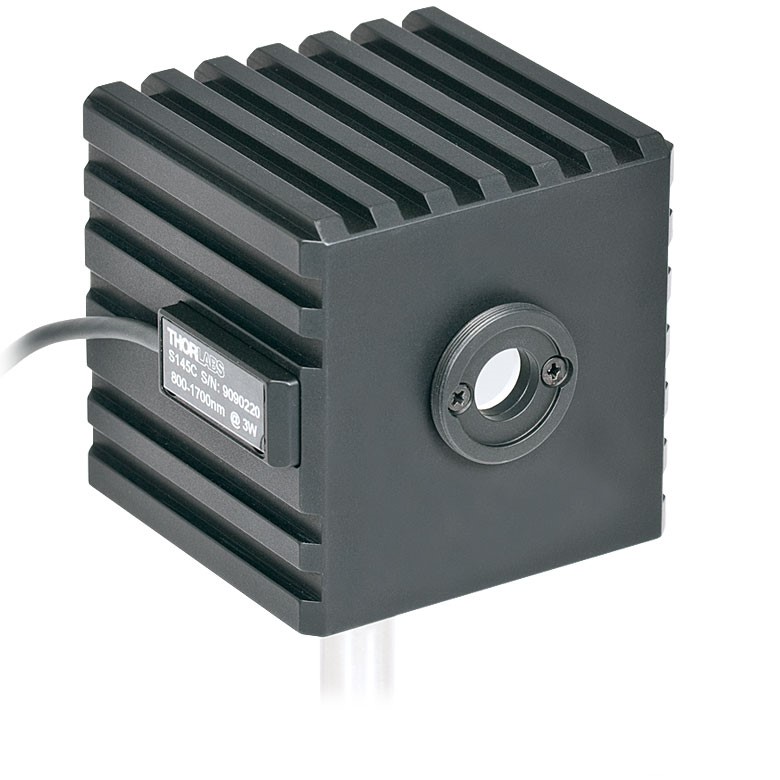

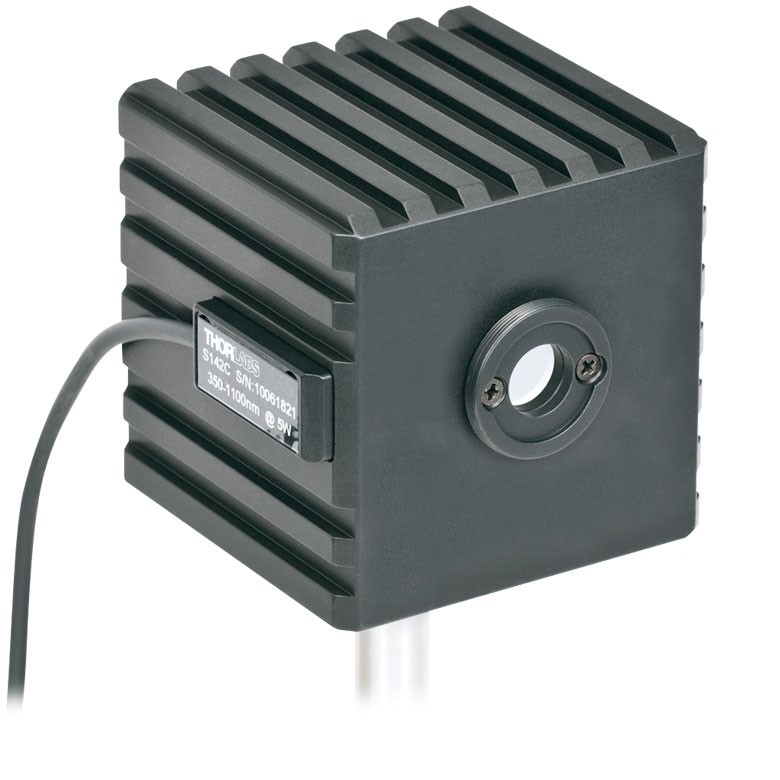

Модель	S140C	S142C	S144C	S145C	S146C	S148C	S180C
Документация
Диаметр	Ø5 мм	Ø12 мм	Ø5 мм	Ø12 мм		Ø5 мм	Ø7 мм
Диапазон длин волн	350 - 1100 нм		800 - 1700 нм		900 - 1650 нм	1200 - 2500 нм	2.9 мкм - 5.5 мкм
Диапазон мощности (с фильтром)	1 мкВт - 500 мВт	1 мкВт - 5 Вт	1 мкВт - 500 мВт	1 мкВт - 3 Вт	10 мкВт - 20 Вт	1 мкВт - 1 Вт	1 мкВт - 3 Вт
Тип детектора	Si фотодиод		InGaAs фотодиод			Расширенный InGaAs фотодиод	MCT (HgCdTe) фотодиод
Линейность	±0.5%
Разрешение	1 нВт				10 нВт	1 нВт	10 нВт
Погрешность измерений	±3% (440 - 980 нм) ±5% (350 - 439 нм) ±7% (981 - 1100 нм)		±5%
Материал интегрирующей сферы (размер)	Zenith® ПТФЭ (Ø1")	Zenith® ПТФЭ (Ø2")	Zenith® ПТФЭ (Ø1")	Zenith® ПТФЭ (Ø2")		Zenith® ПТФЭ (Ø1")	Позолота (2 сферы Ø20 мм)
Измерение температуры	Терморезистор NTC 4.7 кОм
Размеры корпуса	Ø45 мм x 30.5 мм	70 мм x 74 мм x 70 мм	Ø45 мм x 30.5 мм	70 мм x 74 мм x 70 мм		Ø45 мм x 30.5 мм	59.0 мм x 50.0 мм x 28.5 мм
Активная область детектора	3.6 мм x 3.6 мм			Ø2 мм	Ø1 мм	Ø1 мм	1 мм x 1 мм
Длина кабеля	1.5 м
Монтажная резьба	Отдельные резьбы 8-32 и M4, стержни не включены в комплект						Универсальные резьбы 8-32 и M4, стержни не включены в комплект
Резьба апертуры	Адаптер в комплекте с внешней резьбой SM1 (1.035"-40)
Адаптеры	S120-FC (в комплекте); S120-APC, S120-SMA, S120-ST, S120-SC, S120-LC и S140-BFA (не включены в комплект)
Совместимые консоли	PM400, PM100D, PM100A и PM320E
Совместимые интерфейсы	PM101, PM101A, PM101R, PM101U, PM103, PM103A, PM103U и PM100USB
