Стандартные фотодиодные детекторы мощности S12xC идеально подходят для измерения когерентных и некогерентных источников малой мощности от УФ до ближнего инфракрасного диапазона. Эти детекторы имеют встроенную прицельную метку для легкого выравнивания, улучшенную защиту от электромагнитных помех, устройство предупреждения о перегреве и большую апертуру детектора Ø9.5 мм. Детекторы совместимы со стержнями Ø1/2" и объективами с резьбой SM1 (1.035"-40) и идеально подходят для источников со свободным выходом и с оптоволоконными источниками. Они также могут быть установлены в 30-миллиметровые каркасные системы, используя 30-миллиметровые оптические крепления для каркасных систем с внутренней резьбой SM1.
Особенности:
- Для стандартного измерения оптической мощности;
- Интегрированная прицельная метка для легкой юстировки детектора;
- Диаметр Ø9.5 мм;
- Оптоволоконные адаптеры доступны отдельно;
- Детектор, защитная крышка и ИК-объект в комплекте.
Каждый детектор поставляется с данными калибровки, соответствующими NIST или PTB. Включенные данные будут соответствовать сертификату калибровки фотодиода, используемого для проверки отдельного детектора. Thorlabs предлагает услугу повторной калибровки этих фотодиодных детекторов мощности.
Технические характеристики:
|
Модель |
S120VC |
S120C |
S121C |
S122C |
|

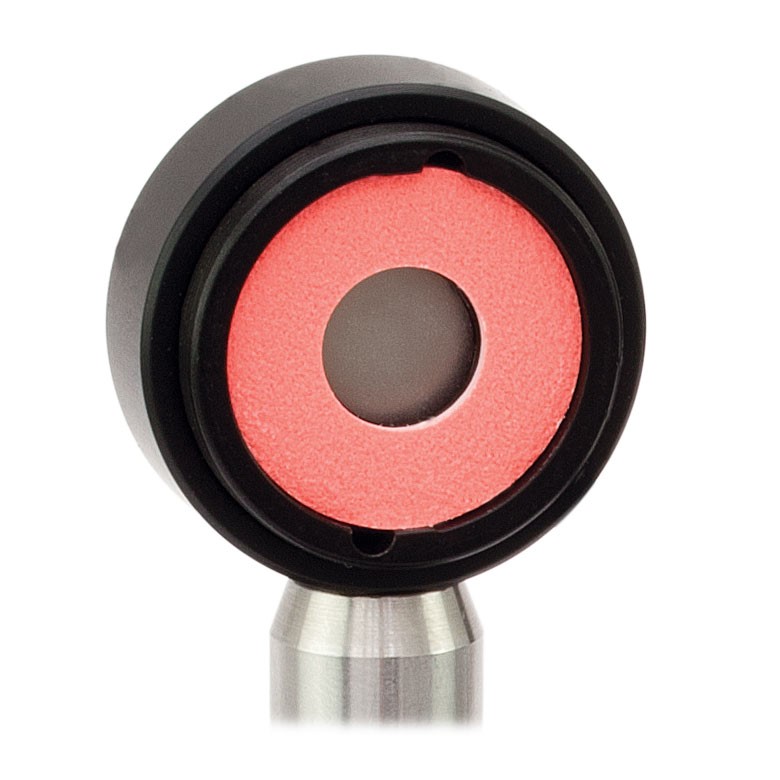

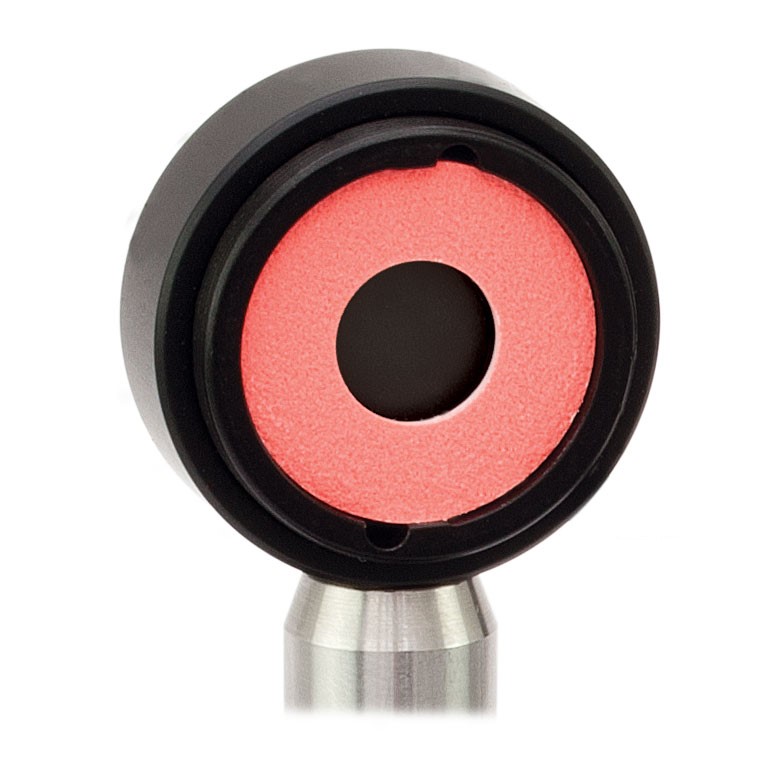

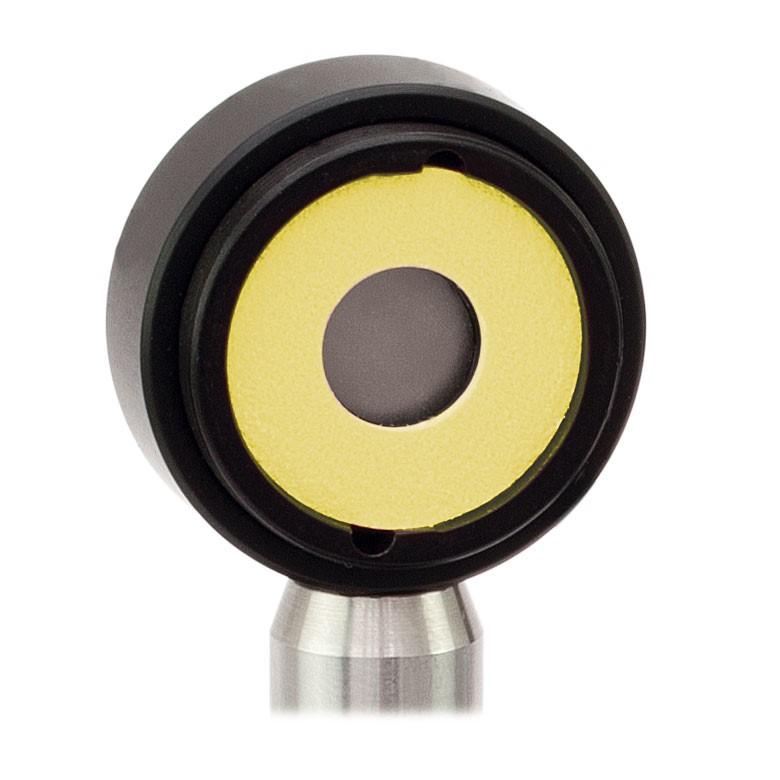

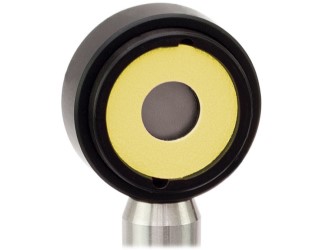

Изображение |
|
|
|
|
|
Документация |
|
|
|
|
|
Диаметр |
Ø9.5 мм | |||
|
Диапазон длин волн |
200 - 1100 нм |
400 - 1100 нм |
400 - 1100 нм |
700 - 1800 нм |
|
Диапазон мощности |
50 нВт - 50 мВт |
500 нВт - 500 мВт |
50 нВт - 40 мВт | |
|
Тип детектора |
Si-фотодиод (УФ) |
Si фотодиод |
Ge фотодиод | |
|
Линейность |
±0.5% | |||
|
Разрешение |
1 нВт |
10 нВт |
2 нВт | |
|
Погрешность измерений |
±3% (440 - 980 нм)
|
±3% (440 - 980 нм)
|
±5% | |
|
Покрытие / поглощающий фильтр |
Отражающий нейтральной плотности (оптическая плотность 1.5) |
Отражающий нейтральной плотности (оптическая плотность 1) |
Отражающий нейтральной плотности (оптическая плотность 12) |
Поглощающий нейтральной плотности (Schott NG9) |
|
Измерение температуры головки |
Терморезистор NTC 4.7 кОм | |||
|
Размеры корпуса |
Ø30.5 мм x 12.7 мм | |||
|
Активная область детектора |
9.7 мм x 9.7 мм | |||
|
Длина кабеля |
1.5 м | |||
|
Монтажная резьба |
Универсальная 8-32 / M4, стержень не включен в комплект | |||
|
Резьба диафрагмы |
Внешняя резьба SM1 (1.035"-40) | |||
|
Волоконно-оптические адаптеры |
S120-FC, S120-APC, S120-SMA, S120-ST, S120-LC и S120-SC (не включены в комплект) | |||
|
Совместимые консоли |
PM400, PM100D, PM100A и PM320E | |||
|
Совместимые интерфейсы |
PM101, PM101A, PM101R, PM101U, PM103, PM103A, PM103U и PM100USB | |||
