Фотодетектор мощности в форме предметного стекла микроскопа, 10 нВт - 150 мВт

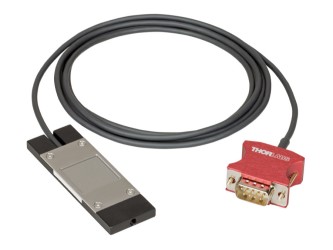

Фотодиодный детектор мощности в форме предметного стекла микроскопа S170C – это кремниевый фотодиодный детектор, предназначенный для измерения мощности на образце в микроскопических установках. Кремниевый фотодиод может обнаруживать длины волн от 350 до 1100 нм при оптической мощности от 10 до 150 мВт. Площадь основания датчика 76.0 мм x 25.2 мм соответствует площади основания стандартного предметного стекла микроскопа и совместима с большинством стандартных прямой и инвертированных микроскопов.

Особенности:

- Диапазон длин волн: от 350 нм до 1100 нм;

- Чувствительность к оптическим мощностям от 10 нВт до 150 мВт;

- Предназначен для измерения оптической мощности на плоскости образца микроскопа;

- Кремниевый фотодиод с большой активной областью 18 мм x 18 мм;

- Размеры корпуса детектора: 76.0 мм x 25.2 x 5.0 мм;

- Гель для согласования показателей преломления, используемый в конструкции для предотвращения внутренних отражений;

- Информация, хранящаяся в коннекторе:

- Данные детектора;

- Данные калибровки, соответствующие NIST и PTB;

- Монтаж на стержне с помощью резьбовых отверстий 8-32 (M4).

Фотодиод имеет активную площадь 18 мм x 18 мм и находится в герметичном корпусе за фильтром нейтральной плотности (ND) с оптической плотностью 1.5. Выемка размером 20 мм x 20 мм вокруг поверхности нейтрального фильтра рассчитана на стандартные покровные стекла микроскопа. Погружная среда (вода, глицерин, масло) может быть помещена в эту лунку непосредственно над фильтром, или может быть вставлено покровное стекло для упрощения очистки. Зазор между фотодиодом и фильтром нейтральной плотности заполнен гелем для согласования показателей преломления, чтобы внутренние отражения не приводили к значительным ошибкам измерения при использовании объективов с высокой числовой апертурой с маслом или водой.

Внизу корпуса детектора есть сетка с лазерной гравировкой, которая помогает выравнивать и фокусировать пучок. В стандартных микроскопах эту сетку можно использовать для юстировки луча перед поворотом датчика к объективу для измерения мощности. В инвертированных микроскопах нужно включить переданный осветитель, чтобы выровнять сетку на корпусе детектора с пучком, таким образом центрируя детектор перед объективом. В качестве альтернативы поглощающая поверхность нейтрального фильтра может использоваться как плоскость фокусировки.

Каждый детектор поставляется с данными калибровки, соответствующими NIST или PTB. Включенные данные будут соответствовать сертификату калибровки фотодиода, используемого для проверки отдельного детектора. Технические характеристики детектора и включенные данные калибровки, соответствующие NIST или PTB, хранятся в энергонезависимой памяти в разъеме детектора и могут быть считаны измерителями мощности Thorlabs последнего поколения. Компания Thorlabs рекомендует ежегодную повторную калибровку для обеспечения точности и производительности.

Технические характеристики:
