Поставщик
|
AdlOptica |
|
Тип
|
формирователь пучка |
Формирователи пучка pi-Shaper преобразует Гауссово или аналогичное распределение интенсивности лазерного луча в распределение интенсивности с плоским верхом с почти 100% эффективностью (минимальный процент потери энергии). Для заказа доступны модели для работы в УФ, видимой и ИК области спектра.

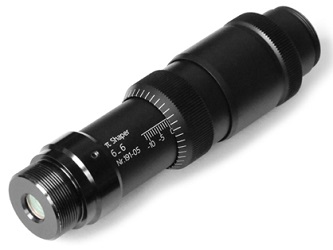

Проверенная ахроматическая оптическая система для изменения формы лазерного луча pi-Shaper 6_6 является универсальным решением для применений на основе лазеров, работающих в ближнем инфракрасном, видимом и ультрафиолетовом спектральных диапазонах.
Основные принципы работы системы формирования лазерного луча pi-Shaper:

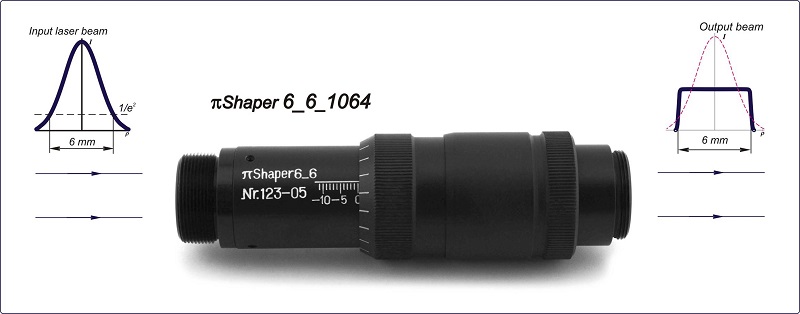

- Pi-Shaper преобразует Гауссово или аналогичное распределение интенсивности лазерного луча в распределение интенсивности с плоским верхом (flattop);
- Можно использовать лазерное излучение с TEM00 или многомодовое с Гауссовым или подобным профилем интенсивности излучения;
- Ахроматическая конструкция обеспечивает преобразование распределения интенсивности лазерного луча для определенного спектрального диапазона длин волн;
- Конструкция Галилея, поэтому нет необходимости в промежуточной фокусировке луча;
- Существуют две версии некоторых pi-Shaper 6_6 систем - телескоп и коллиматор;
- С изменением размера входного луча изменяется профиль выходного луча.
Применения:
- Сварка металлов и пластмасс;
- Проточная цитометрия;
- Голография;
- Маркировка и гравировка;
- Микрообработка материалов;
- Анализ размера частиц;
- Лазерная абляция;
- Лазерный отжиг.
Общие параметры для всех систем формирования луча pi-Shaper 6_6:
| Параметр | Значение |
|
Тип |
телескоп Галилея, без внутреннего фокуса |
|
Входящий луч |
- коллимированный;
- TEM00 или многомодовое с Гауссовым или подобным профилем.
|
|
Выходящий луч |
- коллимированный; - лазерный луч с распределением интенсивности с плоским верхом (flattop), однородность в пределах 5%; - высокий фронт крутизны. |
|
Другие особенности |
- ахроматическая система для разных длин волн;
- компактная конструкция для научных и промышленных задач;
- большое рабочее расстояние.
|
|

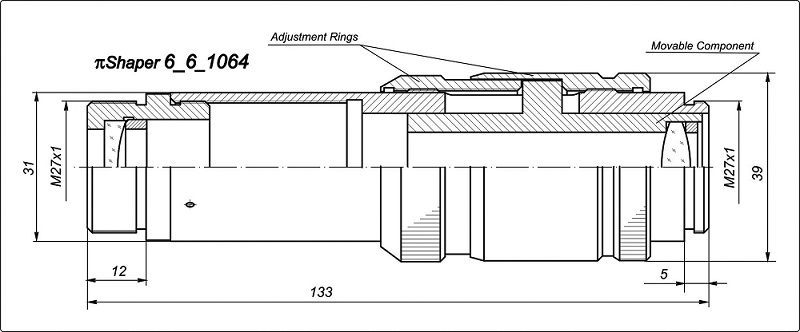

Общие размеры |
- диаметр 39 мм;
- длина < 143 мм.
|
|
Тип крепления |
M 27x1 |
|
Вес |
250 грамм |
Модели систем формирования луча pi-Shaper 6_6:
|
Модель |
Диаметр входного пучка (1/e2), мм |
Диаметр выходного пучка (FWHM), мм |
Оптимальный спектральный диапазон, нм |
Рабочие длины волн |
Применения с лазерами |
|
pi-Shaper 6_6_852 |
5.9 - 6.0 |
6.0 |
800 - 900 |
1064 нм (Nd:YAG), |
Ti:Sapphire лазер и другие ИК лазеры |
|
pi-Shaper 6_6_1064 |
6.4 - 6.5 |
6.1 |
1020 - 1100 |
1064 нм (Nd:YAG), |
Nd:YAG, волоконные и другие ИК лазеры |
|
pi-Shaper 6_6_532 |
6.3 - 6.4 |
5.8 |
520 - 550 |
532 нм |
2-ая гармоника Nd:YAG и аналогичных лазеров |
|
pi-Shaper 6_6_1319 |
5.9 - 6.0 |
6.0 |
1200 - 1400 |
1064, 1319 нм |
лазеры для ближнего ИК |
|
pi-Shaper 6_6_1550 |
6.4 - 6.5 |
6.2 |
1500 - 1600 |
1064, 1550 нм |
лазеры для ближнего ИК |
|
pi-Shaper 6_6_1650 |
5.9 - 6.0 |
6.0 |
1550 - 1750 |
1064, 1650 нм |
лазеры для ближнего ИК |
|
pi-Shaper 6_6_1940 |
5.9 - 6.0 |
6.0 |
1800 - 2050 |
1940 нм |
лазеры для ближнего ИК |
|
pi-Shaper 6_6_2.05 |
6.4 - 6.5 |
6.4 |
1940 - 2160 |
2050 нм |
лазеры для среднего ИК |
|
pi-Shaper 6_6_1.9-2.8 |
6.1 - 6.2 |
6.4 |
1900 - 2800 |
2050 нм |
лазеры для среднего ИК |
|
pi-Shaper 6_6_NIR |
5.9 - 6.0 |
6.0 |
1100 - 1700 |
1319, 1650 нм |
лазеры для ближнего ИК |
|
pi-Shaper 6_6_VIS |
5.9 - 6.0 |
6.0 |
405 - 680 |
442 нм (He-Cd), |
He-Ne, He-Cd и другие лазеры видимого диапазона |
|
pi-Shaper 6_6_NUV |
5.9 - 6.0 |
6.0 |
335 - 560 |
355 нм (He-Cd), |
2-ая (532 нм), 3-я (355 нм) гармоники Nd:YAG лазера, УФ лазеры |
|
pi-Shaper 6_6_TiS |
5.9 - 6.0 |
6.0 |
700 - 900 |
1064 нм (Nd:YAG), |
Ti:Sapphire лазер и другие лазеры ближнего ИК |
|
pi-Shaper 6_6_325 |
6.3 - 6.4 |
5.6 |
305 - 345 |
325 нм |
УФ лазеры |
|
pi-Shaper 6_6_350 |
6.3 - 6.4 |
5.6 |
330 - 380 |
355 нм |
3-я (355 нм) гармоника Nd:YAG лазера |
|
pi-Shaper 6_6_266 |
6.3 - 6.4 |
5.2 |
250 - 275 |
266 нм |
4-я (266 нм) гармоника Nd:YAG лазера |
|
pi-Shaper 6_6_213 |
6.3 - 6.4 |
5.2 |
206 - 220 |
213 нм |
5-я (213 нм) гармоника Nd:YAG лазера |
Особенности модели pi-Shaper 6_6_350_C системы формирования луча:
| Параметр | Значение |
|
Тип |
Коллиматор, без внутреннего фокуса |
|
Входящий луч |
- TEM00 или многомодовое с Гауссовым или подобным профилем;
- расходящийся;
- расходимость 75 мрад (1/e2);
- входной диаметр 6 мм (1/e2).
|
|
Выходящий луч |
- коллимированный; - лазерный луч с распределением интенсивности с плоским верхом (flattop), однородность в пределах 5%; - высокий фронт крутизны; - диаметр 6 мм. |
|
Другие особенности |
- ахроматическая конструкция для разных длин волн; - компактная конструкция для научных и промышленных задач; - большое рабочее расстояние. |
|
Общие размеры |
- диаметр 39 мм; - длина 133 мм. |
|
Оптимальный спектральный диапазон |
330 – 380 нм |
|
Длина волны конструкции |
350 нм |
|
Применения с лазерами |
3-я (355 нм) гармоника Nd:YAG лазера |
|
Тип крепления |
M 27x1 |
|
Вес |
250 грамм |
