Первые FLIM системы для лазерных сканирующих микроскопов были представлены компанией Becker&Hickl в 1998 году. С тех пор было разработано несколько новых поколений лазерных сканирующих микроскопов, а также FLIM модулей для счета фотонов компании Becker&Hickl, которые позволяют сделать модернизацию любого существующего у заказчика конфокального микроскопа для визуализации времени затухания флуоресценции. В качестве источника возбуждения может выступать титан-сапфировый лазер (Ti:Sa лазер) многофотонного микроскопа, пикосекундный диодный лазер прикрепленный или интегрированный в микроскоп или туннелируемый твердотельный лазер, работающий в видимом спектральном диапазоне. Свечение флуоресценции можно зарегистрировать через конфокальный порт сканирующей головки или через NDD порт (не требующий десканирования) многофотонного микроскопа. Сигналы могут регистрироваться одним детектором, одновременно двумя, тремя, четырьмя детекторами или с помощью 16-канального многоволнового детектора. С 2008 года в FLIM системах компании Becker&Hickl используются высокоэффективные гибридные GaAsP детекторные модули. Благодаря объединению очень высокой эффективности регистрации с большой активной областью, высокой скорости счета, большому временному разрешению и малой скорости темнового счета эти детекторы привели к революционному прорыву в области визуализации времени жизни флуоресценции. Используя «мегапиксельную» технологию компании Becker&Hickl и 64-битное программное обеспечение FLIM данные регистрируются на беспрецедентном количестве пикселей с высоким динамическим диапазоном, коротким временем опроса и минимальном времени экспозиции образца.

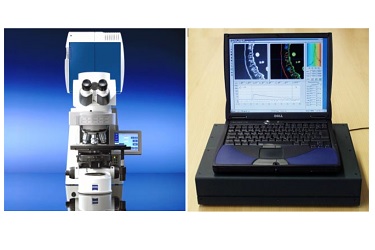

Компания Becker&Hickl предлагает FLIM наборы для модернизации большинства популярных микроскопов, таких как Zeiss LSM 710/780/880, Zeiss LSM 510 и LSM 510 NLO, Leica SP2 и SP5 (многофотонные микроскопы), конфокальные микроскопы Olympus FV 1000 и Nikon C1, A1, TiE.
Особенности:
- беспрецедентное разрешение;
- высокая чувствительность;
- конфокальный FLIM (визуализации времени затухания флуоресценции);
- многофотонный FLIM;
- мозаичный FLIM, PLIM, FLITS, FCS;
- предназначена для прямых и инвертированных микроскопов Zeiss;
- туннелируемое возбуждение;
- параллельная TCSPC система, построенная на двух детекторах;
- многоспектральная FLIM система.
Технические параметры FLIM наборов Becker&Hickl для модернизации микроскопов:
|
Параметр |
FLIM система с одним детектором |
FLIM система с двумя детекторами |
Многоспектральная FLIM система |
|
Тип TCSPC системы |
Simple-Tau 150 |
Simple-Tau 152 |
Simple-Tau 150 |
|
Требуемые компоненты |
Ноутбук |
Ноутбук |
Ноутбук |
|
PCI расширитель |
PCI расширитель |
PCI расширитель | |
|
один SPC-150 TCSPC модуль |
два SPC-150 TCSPC модуля |
один SPC-150 TCSPC модуль | |
|
DCC-100 контроллер детектора |
DCC-100 контроллер детектора |
DCC-100 контроллер детектора | |
|
Насыщенная скорость считывания |
10 МГц |
20 МГц |
10 МГц |
|
Поддерживаемая скорость считывания: |
|
|
|
|
Режим Scan Sync In |
10 МГц |
20 МГц |
10 МГц |
|
Режим FIFO Imaging |
4 МГц |
4 МГц |
4 МГц |
|
Скорость сканирования |
любая |
любая |
любая |
|
Скорость синхронизации |
через импульсы Frame Clock, Line Clock, Pixel Clock | ||
|
Увеличение |
автоматическое увеличение с увеличением в микроскопе | ||
|
Отображение в реальном времени |
в программируемые интервалы, 1 секунда или более | ||
|
Максимальный размер изображения, 64-битное ПО SPCm: |
|
|
|
|
pxLx x pxLy x t (примеры) |
4096х4096х64 |
2х 4096х4096х64 |
16х 512х512х64 |
|
2048х2048х256 |
2х 2048х2048х256 |
16x 512x512x256 | |
|
1024х1024х1024 |
2х 1024х1024х1024 |
16х 256х256х1024 | |
|
512х512х4096 |
2х 512х512х4096 |
| |
|

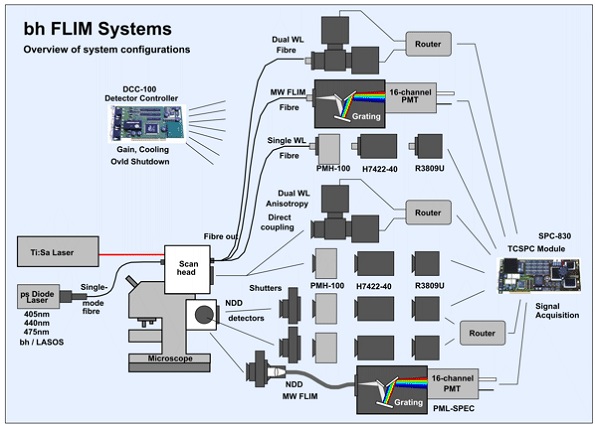

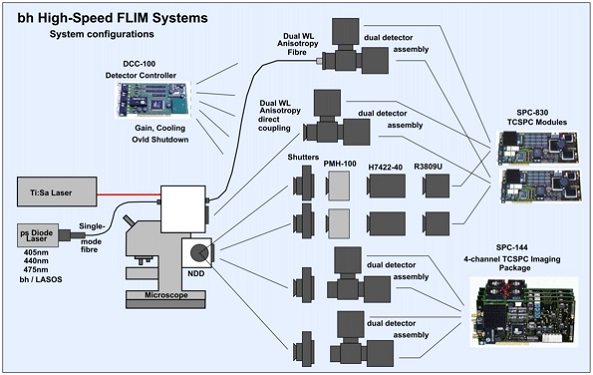

FLIM конфигурации |
Все FLIM системы компании Becker&Hickl представляют собой модульные блоки и гибко оптимизируются под конкретную задачу заказчика. Существует огромное количество различных конфигураций FLIM систем. | ||
|
Поставщик
|
Becker&Hickl |
