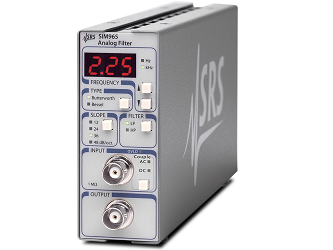

Аналоговый фильтр SIM965 компании Stanford Research Systems идеально подходит для приложений формирования сигнала, где необходимы фильтры Бесселя или Баттерворта. Фильтры Бесселя обеспечивают чистую переходную характеристику и линейный фазовый отклик, в то время как фильтры Баттерворта обеспечивают отличную плоскостность в полосе пропускания. Выбор фильтрации верхних или нижних частот осуществляется с передней панели. Частоты среза устанавливаются с разрешением в 3 цифры, и для каждого типа фильтра предоставляется выбор крутизны характеристики: 12, 24, 36 или 48 дБ / октаву.
SIM965 принимает входные сигналы в диапазоне ± 5 В и имеет усиление. Его низкий уровень шума и низкий уровень гармонических искажений, а также ширина полосы более 1 МГц делают его идеальным для чувствительных аналоговых приложений. Если необходимо усиление сигнала, следует рассмотреть предусилитель SIM910 или предусилитель SIM911.
В одном базовом блоке SIM900 можно разместить до восьми модулей SIM965. Мэйнфреймы могут быть объедены в каскад, что позволяет использовать неограниченное количество каналов фильтрации для сложных приложений.
SIM965 также полностью программируемый. Всеми функциями можно управлять с компьютера через мэйнфрейм SIM900. Оба интерфейса RS-232 и GPIB поддерживаются мэйнфреймом.
Схема цифрового управления в SIM965 разработана со специальной архитектурой, в которой микроконтроллер включается только при изменении настроек. Это гарантирует, что цифровой шум не будет загрязнять слабые аналоговые сигналы.
Особенности:
- Фильтры двух типов: Бесселя и Баттерворта;
- Устанавливаемые пределы по напряжению ±10 В;
- Разрешение по напряжению 10 мВ;
- Ширина полосы пропускания: 1 МГц;
- Настраиваемая частота среза от 1 Гц до 500 кГц;
- Высокая скорость нарастания выходного напряжения.
|

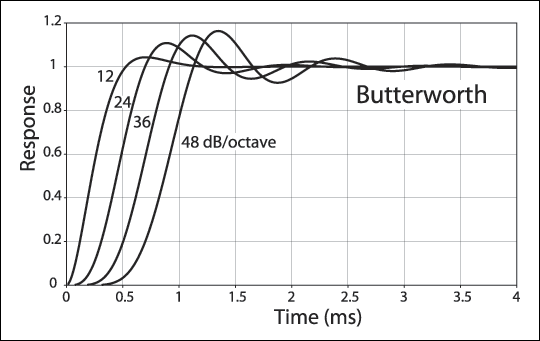

Переходная характеристика (Баттерворт) |

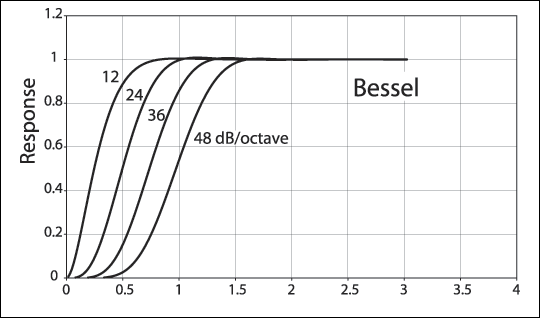

Переходная характеристика (Бессель) |
|

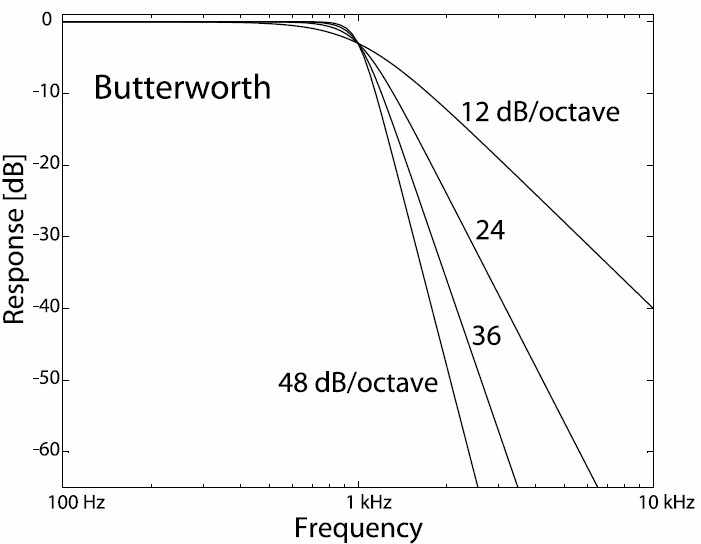

Частотная характеристика (Баттерворт) |

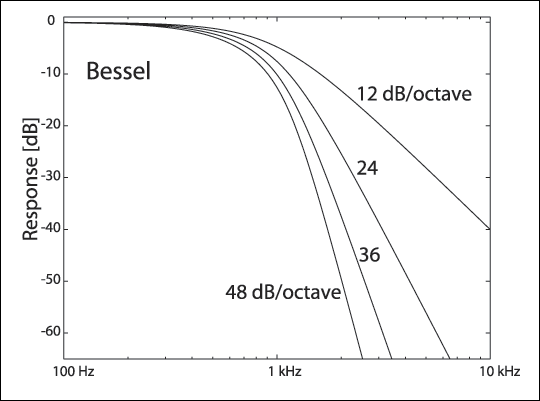

Частотная характеристика (Бессель) |
Технические характеристики модулей SIM965 компании Stanford Research Systems:
|
Параметры |
Значения |
|
Вход |
|
|
Импеданс |
1 MОм |
|
Связь |
AC или DC |
|
Усиление |
1× |
|
Макс. входной сигнал |
±5 В (48 дБ/октаву Баттерворт) |
|
Фильтр |
|
|
Фильтр |
Низкочастотный или высокочастотный |
|
Диапазон перестройки |
1 Гц - 500 кГц |
|
Разрешение |
3-digit |
|
Тип |
Баттерворт, Бессель |
|
Крутизна характеристики |
12 дБ/окт., 24 дБ/окт., 36 дБ/окт., или 48 дБ/окт. |
|
Выход |
|
|
Шум |
<200 мкВrms (1 МГц ширина полосы) |
|
THD |
0.01 % (80 дБ) при 1 кГц |
|
Общие характеристики |
|
|
Рабочая температура |
0 °C - 40 °C, без конденсации |
|
Интерфейс |
Последовательный |
|
Разъемы |
BNC (2 передняя, 1 задняя) |
|
Мощность |
Питание подается от стойки SIM900, или от пользовательского источника питания постоянного тока (±15 В и +5 В) |
|
Габаритные размеры |
1.5" × 3.6" × 7.0" (ШхВхД) |
|
Вес |
0.5 кг |
|
Гарантия |
Один год |
|
Поставщик
|
Stanford Research Systems |
