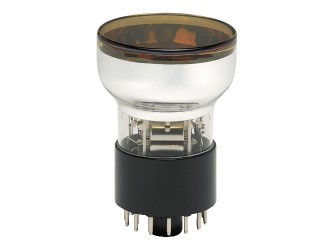

Фотоэлектронный умножитель (ФЭУ) с торцевым входом (окном) регистрирует падающее излучение через торец стеклянной трубки. Он имеет пропускающий фотокатод, нанесенный непосредственно на внутреннюю поверхность входного окна, и обеспечивает лучшую пространственную однородность, чем тип ФЭУ с боковым расположением окна, в котором используется отражающий фотокатод.
В нашем каталоге представлен аналог данного ФЭУ, ознакомиться можно по ссылке: ФЭУ-160.
Технические характеристики:
|
Параметр |
Значение |
|
Тип |
ФЭУ с торцевым входом (окном) |
|
Размер трубки |
Ø76 мм |
|
Форма площади фотокатода |
Круглая |
|
Размер площади фотокатода |
Ø70 мм |
|
Длина волны (мин.) |
300 нм |
|
Длина волны (макс.) |
650 нм |
|
Длина волны (пик.) |
420 нм |
|
Код кривой спектрального отклика |
400K |
|
Материал фотокатода |
Двухщелочной фотокатод |
|
Материал окна |
Боросиликатное стекло |
|
Структура |
Коробчатая + Линейная фокусировка |
|
Количество динодов |
8 |
|
Напряжение от анода к катоду (макс.) |
1500 В |
|
Средний ток анода (макс.) |
0.1 мА |
|
Напряжение питания от анода к катоду |
1000 В |
|
Катод |
|
|
Светочувствительность (мин.) |
80 мкА/лм |
|
Светочувствительность (тип.) |
110 мкА/лм |
|
Индекс чувствительности к синей области спектра (CS 5-58) (тип.) |
12 |
|
Чувствительность к излучению (тип.) |
95 мА/Вт |
|
Анод |
|
|
Светочувствительность (мин.) |
3 А/лм |
|
Светочувствительность (тип.) |
30 А/лм |
|
Чувствительность к излучению (тип.) |
2.6 x 104 А/Вт |
|
Усиление (тип.) |
2.7 x 105 |
|
Темновой ток (через 30 мин.) (тип.) |
2 нА |
|
Темновой ток (через 30 мин.) (макс.) |
20 нА |
|
Время нарастания (тип.) |
9.5 нс |
|
Время прохождения (тип.) |
52 нс |

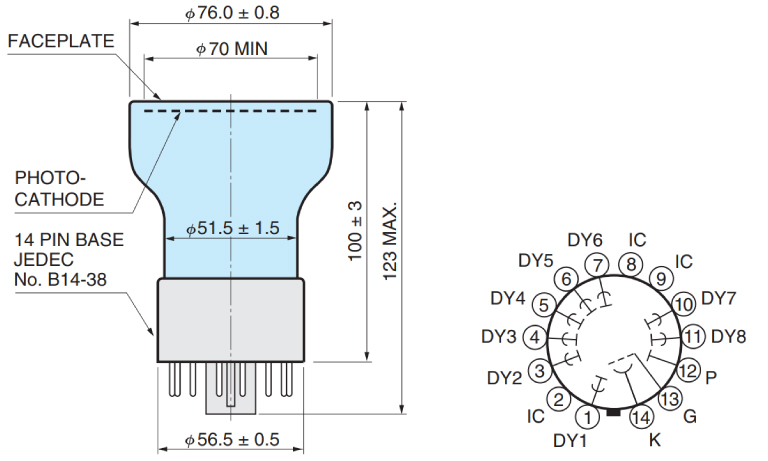

Габариты:
|
Поставщик
|
Hamamatsu |
