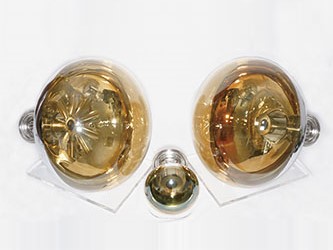

ФЭУ на микроканальных пластинах (МКП) в основном состоит из фотокатода, МКП умножения и анода. Система умножения содержит одну или несколько МКП. Когда слабый световой сигнал проходит через фотокатод, он возбуждает фотоэлектроны, которые транспортируются к МКП для размножения в эл. поле близкого фокуса или эл. поле электростатической фокусировки. Усиленный электронный сигнал будет получен анодом и выведен по линии сигнала, чтобы реализовать обнаружение одиночного фотона и других слабых сигналов.
Технические характеристики (при 25 °C):
|
Параметр |
Значение | |
|
Модель |
ФЭУ-6201 | |
|
Материал окна |
Боросиликатное стекло | |
|
Материал фотокатода |
Sb-K-Cs | |
|
Структура умножителя |
Микроканальная пластина | |
|
Диаметр (мм) |
508 | |
|
Диапазон спектральной чувствительности (нм) |
300-650 | |
|
Пиковая длина волны (нм) |
380 | |
|
Световая чувствительность фотокатода (мкА/Лм) |
90 | |
|
Квантовая эффективность при 405 нм (%) |
30 | |
|
Напряжение питания (В) |
Мин. |
1500 |
|
Тип. |
1750 | |
|
Макс. |
2000 | |
|
Коэффициент усиления |
1x107 | |
|
Чувствительность анода (А/Лм) |
900 | |
|
Скорость темнового счета (кГц) |
Тип. |
30 |
|
Макс. |
100 | |
|
Отношение пиковой и минимальной мощностей |
Тип. |
3 |
|
Макс. |
5 | |
|
Разрешение заряда (%) |
Тип. |
35 |
|
Макс. |
60 | |
|
Время нарастания (нс) |
4 | |
|
Разброс времени прохождения (нс) |
15 | |
|
Отношение остаточного импульса к главному (%) |
1 | |
