FB11500-500 — Инфракрасный полосовой фильтр ?1", CWL = 11,5 мкм, FWHM = 500 нм
FB11500-500 — это инфракрасный полосовой фильтр диаметром ?1", предназначенный для пропускания света с центральной длиной волны 11,5 мкм и шириной полосы пропускания 500 нм. Он обеспечивает высокую передачу в заданном диапазоне и эффективное подавление вне полосы.
Основные характеристики
- Диаметр: ?1" (25,4 мм)
- Центральная длина волны (CWL): 11,5 мкм ± 50 нм
- Ширина полосы пропускания (FWHM): 500 нм ± 100 нм
- Минимальная передача в центре полосы: >60%
- Диапазон блокировки: 0,2 – 16 мкм
- Материал подложки: Германий (Ge)
- Качество поверхности: 80-50 царапина-выемка
- Температурный диапазон эксплуатации: -40 °C до +80 °C
- Корпус: Черный анодированный алюминиевый ободок
- Вес упаковки: 0,06 фунта (около 27 г)
- Соответствие RoHS: Да
Особенности конструкции

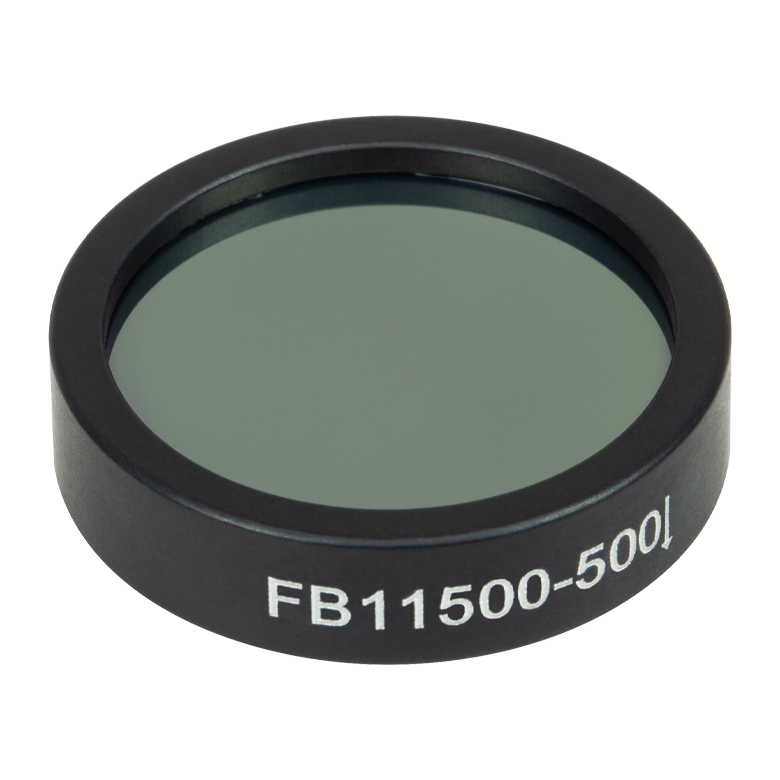

Фильтр изготовлен из одиночного покрытого подложки, что обеспечивает длительный срок службы и высокую устойчивость к повреждениям. Он установлен в черный анодированный алюминиевый ободок с гравировкой номера детали и стрелкой, указывающей направление прохождения света. Такой дизайн упрощает установку и повышает эффективность блокировки за счет уменьшения рассеяния.
Применение
- Спектроскопия в среднем ИК-диапазоне
- Измерения газовых поглощений
- ИК-изображения и термография
- Лазерные системы и оптические эксперименты
Дополнительная информация
Фильтр совместим с оптомеханическими компонентами Thorlabs, включая линзовые трубки SM1 и крепления для фильтров. Для получения дополнительной информации и загрузки технической документации посетите официальный сайт Thorlabs: FB11500-500 на Thorlabs.
