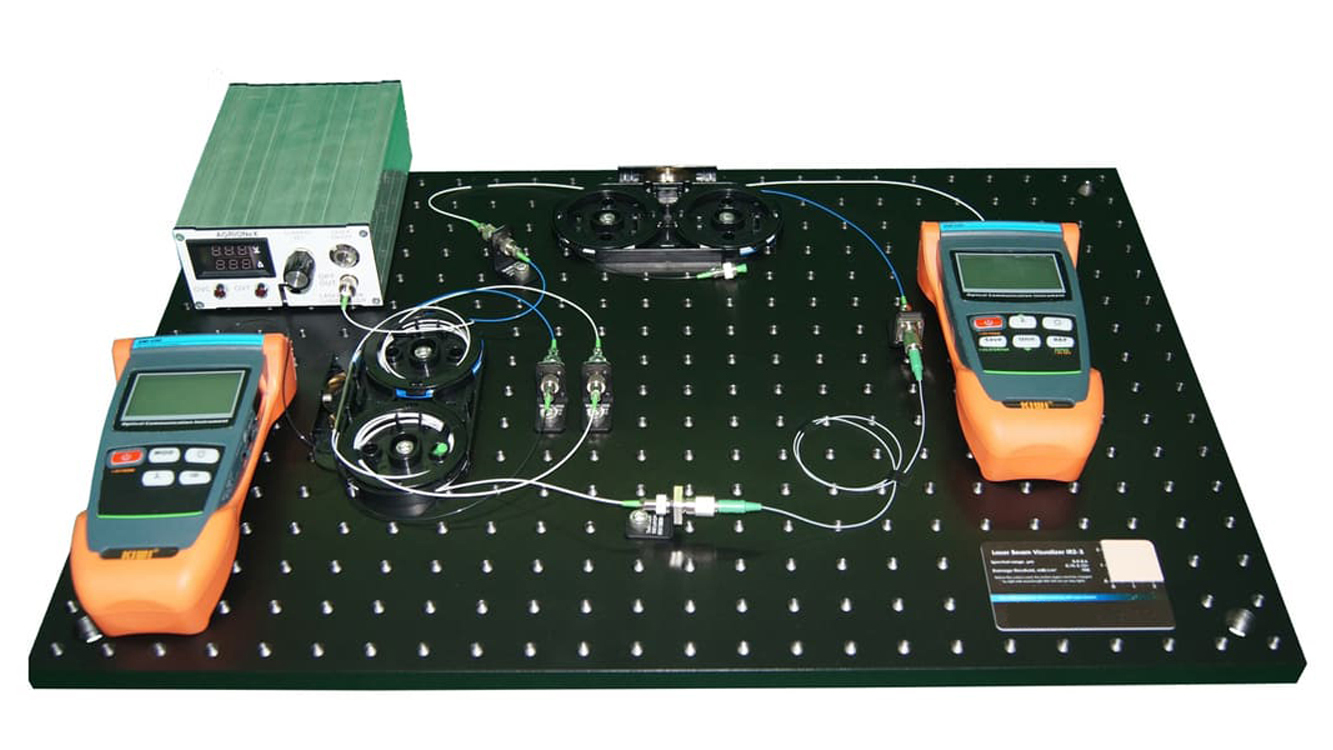

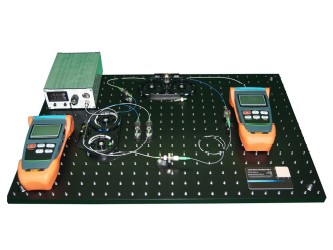

Лабораторная работа: «Эрбиевый волоконно-оптический усилитель»
Изучаемые темы: |
|
|
- Оптический усилитель; - Вынужденное излучение; - Волоконный лазер; |
- Оптическая накачка диодным лазером; - Характеристики диодного лазера; - Время жизни возбужденного состояния. |
Эрбиевые волоконно-оптические усилители (EDFA) применяются в волоконно-оптических линиях передачи информации для восстановления уровня оптического сигнала. Преимуществом эрбиевых усилителей является отсутствие преобразования в электрический сигнал, возможность одновременного усиления сигналов с разными длинами волн (что обуславливает возможность усиления спектрально-мультиплексированного сигнала), практически точное соответствие спектра излучения эрбиевых усилителей спектральной области минимальных оптических потерь световодов на основе кварцевого стекла, сравнительно низкий уровень шума и простота включения в волоконно-оптическую систему.
В лабораторной работе студенты изучают принципы работы и устройство волоконных усилителей, определяют основные характеристики усилителя на основе кварцевого волокна, легированного ионами Er3+.
Комплектация: |
|
|
- Диодный лазер 980 нм с волоконным выходом, 1 шт; - Диодный лазер 1550 нм с волоконным выходом, 1 шт; - Терминал управления диодным лазером, 2 шт; - Алюминиевая оптическая плита (300 мм x 450 мм x 12.7 мм, отверстия: M6), 1 шт; - Активное оптическое волокно, легированное эрбием, в защитной фуркационной трубке, 1 м; - Фотодетектор с оптическим разъемом FC/APC, 5 ГГц, 1 шт; - Оптоволоконный мультиплексор 980/1550 нм, 1 шт; |
- Оптическая соединительная розетка FC/APC, 7 шт; - Оптический соединительный кабель с разъемами FC/APC, 1 шт; - Изолятор до 300 мВт, 1 шт; - Набор для чистки оптических коннекторов, 1 шт; - Описание работы, 1 шт; - Упаковочный кейс с ложементом, 1 шт. |
Дополнительное оборудование:
- Осциллограф цифровой, 100 МГц, 2 канала, 1 шт.
