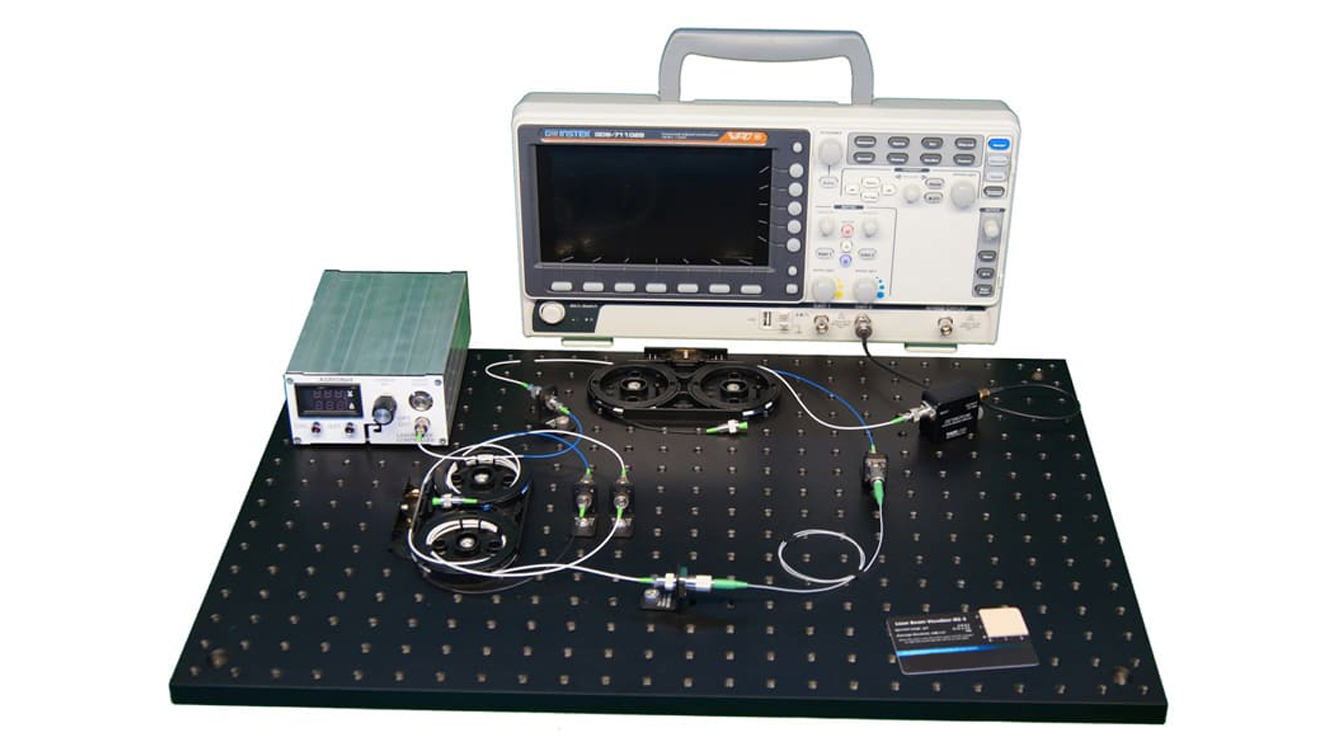

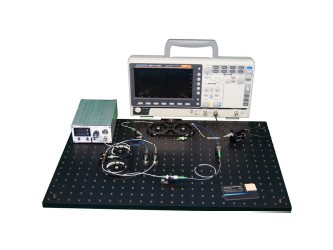

Лабораторная работа: «Эрбиевый волоконный лазер»
Изучаемые темы: |
|
|
- Основы сборки волоконного лазера; - Оптическая накачка; - Легированное оптическое волокно; - Резонатор на основе брэгговских решеток; |
- Линейный и кольцевой резонатор; - Спектральная ширина линии; - Визуализатор лазерного излучения; - Детектирование излучения. |
Эрбиевые волоконные лазеры, работающие в безопасном для глаз спектральном диапазоне, нашли широкое применение в телекоммуникационных линиях связи, медицине, мониторинге атмосферы. Эти лазеры характеризуются широким диапазоном выходной мощности, высокой эффективностью и надежностью.
При выполнении лабораторной работы обучающиеся изучают физические принципы работы непрерывного и импульсного волоконного лазера, его конструктивные особенности, модовый состав излучения, определяют энергетические характеристики лазера.
Комплектация: |
|
|
- Лазерный модуль накачки со стабилизацией длины волны 980 нм, 1 шт; - Терминал управления лазерным модулем накачки, 1 шт; - Алюминиевая оптическая плита (300 мм x 450 мм x 12.7 мм, отверстия: M6), 1 шт; - Активное оптическое волокно, легированное эрбием, в защитной фуркационной трубке, 1 м; - Оптоволоконный мультиплексор 980/1550 нм, 1 шт; - Оптоволоконный делитель 50/50, 1550нм, 1 шт; - Оптоволоконный делитель 30/70, 1550нм, 1 шт; - Лоток для оптоволоконных компонентов, 2 шт; |
- Оптическая соединительная розетка FC/APC, 7 шт; - Оптический соединительный кабель с разъемами FC/APC, 1 шт; - Набор для чистки оптических коннекторов (FCC-7020 +FCC-7021); - Визуализатор лазерного излучения ИК2-1, 1 шт; - Фотодетектор с оптическим разъемом FC/APC, 5 ГГц, 1 шт; - Описание работы, 1 шт; - Упаковочный кейс с ложементом, 1 шт. |
Дополнительное оборудование:
- Измеритель мощности, 1 шт. (7Z01580 одноканальное устройство индикации StarBright с кабелем, Ophir+7Z02402 датчик фотодиодный в комплекте с адаптерами);
- Полупроводниковый насыщающийся поглотитель SESAM (SAM-1550), который позволит исследовать режим пассивной синхронизации мод волоконного лазера (mode-locked): порог генерации этого режима, одно- и многоимпульсные режимы работы, длина резонатора по частоте генерации, типы спектров для резонаторов с нормальной, аномальной и нулевой дисперсией;
- Волокно, сохраняющее поляризацию длиной 0.3, 0.5, 0.7 и 1 м (PM1550). Это позволит исследовать интерференцию волн в волоконном лазере и изучать характеристики интерференции (период и глубину) в зависимости от длины волокна, сохраняющего поляризацию и от коэффициента деления каплер-зеркала;
- Осциллограф цифровой, 100 МГц, 2 канала, 1 шт.
Примечание: для полного исследования характеристик генерируемых импульсов в режиме пассивной синхронизации мод необходимо наличие спектроанализатора и автокоррелятора.
