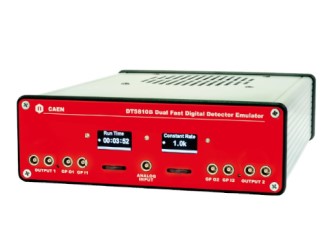

Эмулятор цифрового детектора DT5810B

CAEN DT5810B – это модель семейства эмуляторов детекторов с самым быстрым выводом сигнала. Благодаря обновленному и более быстрому ЦАП теперь можно имитировать работу некоторых из самых быстрых детекторов на рынке со временем нарастания 1 нс. Эмулятор цифрового детектора – это единственный синтезатор случайных импульсов, который также является эмулятором сигналов детектора излучения с возможностью настройки распределения энергии и времени.

Особенности:

• 2 канала;
• Время нарастания 1 нс;
• Режимы работы пульсатора / Эмулятора / Функционального генератора;
• Эмуляция энергетического спектра;
• Эмуляция распределения времени;
• Пользовательская эмуляция формы сигнала;
• Эмуляция накопления;
• Эмуляция шума;
• Смещение базовой линии;
• программируемый генератор задержки 1 нс / шаг;
• Генерация коррелированных сигналов по двум выходным каналам;
• Несколько форм на одном канале для проверки распознавания формы импульса;
• Эмуляция предварительного усилителя с непрерывным и импульсным сбросом;
• База данных по нуклидам;
• Аналоговый импут для записи сигналов от реальных детекторов;
• Интерфейс USB;
• Программное обеспечение Windows для полного управления системой.

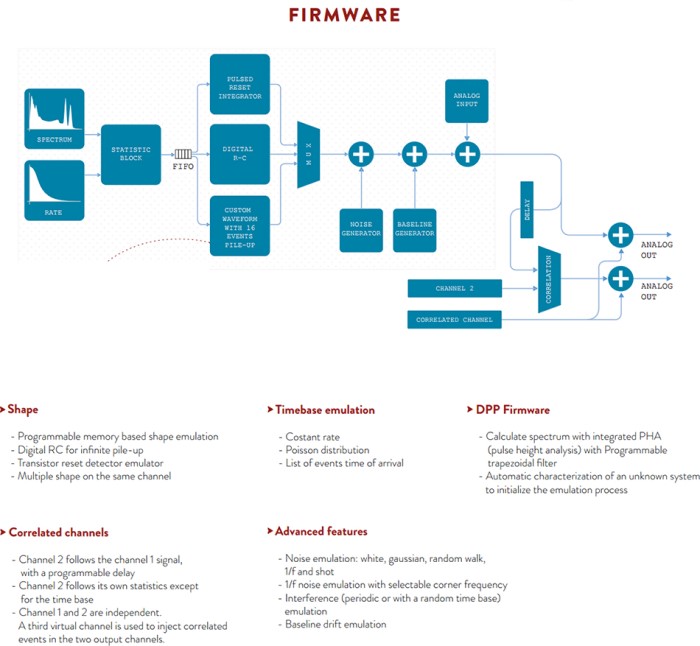

Поток эмулируемых сигналов становится статистической последовательностью импульсов, отражающей запрограммированные входные характеристики. При перезапуске процесса эмуляции ядра генераторов могут быть либо повторно инициализированы новыми случайными данными, что делает последовательность всегда разной, либо они могут быть сохранены для воспроизведения одной и той же последовательности много раз.

Каждый канал эмуляции цифрового детектора способен эмулировать источник излучения и предоставлять ему либо полностью независимые параметры (энергетические спектры, формы сигналов, временные распределения событий, шумовые характеристики и т.д.), либо некоторые из них коррелируют с параметрами другого канала. Например, события могут быть коррелированы по времени (с шагом в 1 нс), или подмножество событий может иметь один и тот же энергетический спектр. Также возможно установить каналы в конфигурации master / slave, где первый канал работает как триггер для второго.

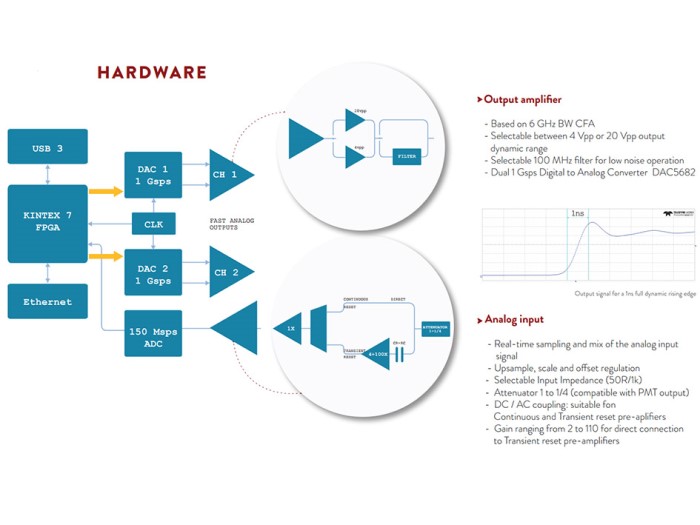

Амплитуда выходного сигнала выбирается при ± 2 В при 50 Ом или ± 8 В при высоком сопротивлении. Устройство может работать в тех же трех режимах, что и семейство 5800 (импульсный режим, режим эмуляции и режим генератора сигналов). Кроме того, минимальная программируемая задержка составляет 1 нс / шаг. Генератор сигналов поддерживает только стандартные формы сигналов: например, синусоидальную, квадратную, рампообразную и т.д., Но также и произвольные формы сигналов, настраиваемые пользователем.

DT5810B оснащен аналоговым входом канала, через который можно дискретизировать реальный сигнал и добавлять его к сигналу, генерируемому эмулятором: таким образом, можно эмулировать источник, которого на самом деле нет или который едва доступен. Более того, аналоговый вход позволяет характеризовать детектор, получая форму и спектр его выходного сигнала.
