Поставщик
|
Andor |
|
Типы изделий
|
камеры |
|
Тип камеры
|
научные камеры |
|
Тип сенсора
|
CMOS |
|
Частота кадров
|
56 к/с |
|
Интерфейс
|
usb 2.0 |
|
Разрешение
|
1024x1024 |
Компания Andor (Oxford Instruments company), мировой лидер в разработке научных камер для визуализации и спектроскопии, представляет новую модель EMCCD (ПЗС с умножением электронов) камер iXon Life, которая разработана специально для задач флуоресцентной микроскопии и обладает чувствительностью на уровне одиночных фотонов.
Для заказа доступны модели с матрицами формата 1024 x 1024 и 512 x 512 с обратной подсветкой. Камера обладает высокой частотой кадров и квантовой эффективностью >90% в широком спектральном диапазоне. Для снижения уровня темнового тока камера оснащена системой охлаждения, которая может поддерживать температуру сенсора на уровне -80 °С. Данная модель отлично подходит для приложений биофизики одиночных молекул и микроскопии живых клеток в условиях низкой освещенности.
Камеры iXon Life позволяет использовать более низкие уровни мощности излучения возбуждения, сохраняя высокое отношение сигнал/шум, тем самым минимизируя фотототаксичность измерений, что дает возможность увеличить время наблюдения. Кроме того, в настоящее время исследователи стремятся снизить концентрацию флуорофоров, чтобы не нарушать физиологию исследуемых клеток.
Особенности:
- Чувствительность на уровне одиночных фотонов;
- Обеспечивает низкую фототоксичность исследований;
- Позволяет использовать низкие концентрации флуорофоров;
- Отличное соотношение цена/качество.
Применения:
- Детектирование одиночных молекул;
- Микроскопия сверхвысокого разрешения;
- Исследование подвижности клеток;
- Конфокальная микроскопия.
Технические параметры EMCCD камеры iXon Life:
|
Модель |
iXon Life 888 |
iXon Life 897 | ||
|
Тип сенсора |
Сенсор с обратной подсветкой, просветляющее покрытие | |||
|
Формат сенсора |
1024 x 1024 |
512 x 512 | ||
|
Размер пикселя |
13 x 13 мкм |
16 x 16 мкм | ||
|
Площадь кадра |
13.3 x 13.3 мм c коэффициентом заполнения 100% |
8.2 x 8.2 мм c коэффициентом заполнения 100% | ||
|
Емкость пикселя (e-) |
80,000 |
180,000 | ||
|
Макс. частота кадров (к/с) |
26 |
56 | ||
|
Макс. квантовая эффективность |
>95% | |||
|
Скорость считывания |
30 МГц |
10 МГц |
17 МГц |
10 МГц |
|
Мин. температура, воздушное охлаждение, темп. окр. среды 20°C |
-55ºC |
-70ºC |
-70ºC |
-70ºC |
|
Жидкостное охлаждение, хладагент при 10°C, > 0.75 л/мин |
-65ºC |
-80ºC |
-80ºC |
-80ºC |
|
Оцифровка данных |
16 бит (при любой частоте кадров) | |||
|
Интерфейс |
USB 3.0 |
USB 2.0 | ||
|
Тип разъема |
C-mount | |||
|
Характеристика камеры |
Описание |
|
Чувствительность на уровне одиночных фотонов/ Квантовая эффективность >95% |
Оптимальное отношение сигнал шум в приложениях с низким уровнем освещенности, таких как квантовая физика и регистрация одиночных молекул. |
|
Высокая скорость считывания |
Наблюдение за динамически изменяющимися процессами. |
|
Режим кадрирования с выделением центральной области изображения |
Продолжительная съемка с максимально достижимой частотой кадров с использованием ROI* (region of interest) – настройка на центральную область изображения. (# 251 к/с при выделении области 256 x 256). |
|
Термоэлектрическое охлаждение до -80°C |
Понижение уровня шума темнового тока |
|
Стабильность коэффициента EM-усиления и коррекция данных с учетом смещения темнового уровня матрицы |
Важно для количественных динамических измерений. |
|
Функция RealGain™ |
Выбор коэффициента усиления EMCCD непосредственно по линейной и количественной шкале. |
|
OptAcquire™ интерфейс |
Легкая оптимизация iXon для широкого спектра различных применений. |
|
Функция Count Convert |
Сбор и предоставление данных в единицах электронов или падающих фотонов. Просмотр и обработка данных в реальном времени или после завершения измерений. |
|
Технология EMCAL™ |
Метод автоматической рекалибровки шкалы EM-усиления; процесс инициируется самим пользователем. |
|
Минимизация ложного заряда** |
Уникальная схема синхронизации, позволяющая минимизировать число такт-индуцированных зарядов. |
|
Технология UltraVac™ |
Важно для поддержания вакуума, беспрецедентного уровня охлаждения и высокого уровня квантовой эффективности (QE) сенсора. Гарантия на вакуумную технологию: 7 лет. |
|
Фильтр паразитных шумов |
Алгоритм фильтрации такт-индуцированных зарядов. Обработка сигнала в режиме реального времени или после завершения измерений. |
|
Технология iCam |
Быстрое переключение времени экспозиции обеспечивает высокое качество съемки. |
* ROI (Region of Interest) - область интереса. Функция позволяет настроить области на изображении, запись которых постоянно ведется с разным разрешением.
** Такт-индуцированный или ложный заряд образуется в результате процесса ударной ионизации.
Все модели серии iXon обладают чувствительностью на уровне одиночных фотонов и квантовой эффективностью более 90%, что делает их непревзойденными в области регистрации изображений при низкой освещенности.

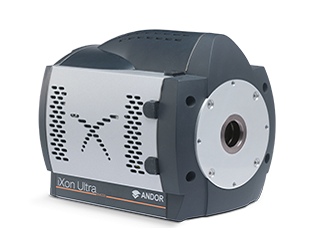

Камеры iXon Ultra 888: Самые быстрые в мире EMCCD камеры с высоким разрешением и обратной подсветкой.
Камеры iXon Ultra 897: Самая популярная EMCCD камера Andor. Значительное повышение скорости считывания позволяет достигнуть нового предела временного разрешения.
Камеры iXon 860: Разработаны для регистрации изображений c частотой более 500 к/с при низком уровне освещенности без использования ROI (считывания и оцифровки определенных участков изображения).
Идеально подходят для микроскопии сверхвысокого разрешения, детектирования одиночных молекул, TIRF-микроскопии, Спиннинг-диск конфокальная микроскопия (SDCM), визуализация живых клеток, флуоресцентной корреляционной спектроскопии.
Модели EMCCD камер от Andor:
|
Модель камеры |
Размер сенсора (пикс.) |
Температура охлаждения |
Размер пикселей (мкм) |
Частота кадров (к/с) |
Шум считывания |
|
512 x 512 |
-100 °C |
16 x 16 |
56 |
<1 e- |
|
|
1024 x 1024 |
-95 °C |
13 |
26 |
<1 e- |
|
|
128 x 128 |
-100 °C |
24 x 24 |
513 |
<1 e- |
Основные характеристики и преимущества камер серии iXon:
|
Характеристики |
Описание |
|
Высокая частота кадров |
Камеры серии iXon Ultra обладают в 3 раза большей частотой кадров, чем ближайшие аналоги |
|
Режим Crop Mode |
Специализированный режим для непрерывной съемки с максимально возможной частотой кадров с использованием ROI**. |
|
Технология EX2 |
Высокая квантовой эффективности в широком спектральном диапазоне, по сравнению со стандартными сенсорами с обратной засветкой. |
|
OptAcquire™ интерфейс |
Гибкая архитектура управления камерой, легкая оптимизация iXon для широкого спектра различных применений. |
|
Функция Count Convert |
Сбор и предоставление данных в единицах электронов или падающих фотонов. Просмотр и обработка данных в реальном времени или после завершения измерений. |
|
Функция RealGain™ |
Выбор коэффициента усиления EMCCD непосредственно по линейной и количественной шкале. |
|
Технология EMCAL™ |
Метод автоматической рекалибровки шкалы EM-усиления; процесс инициируется самим пользователем |
|
Стабильность коэффициента EM-усиления и коррекция данных с учетом смещения темнового уровня матрицы |
Важно для количественных динамических измерений. |
|
Минимизация ложного заряда* |
Уникальная схема синхронизация, позволяющая минимизировать число такт-индуцированных зарядов. |
|
Технология UltraVac™ |
Важно для поддержания вакуума, беспрецедентного уровня охлаждения и высокого уровня квантовой эффективности (QE) сенсора. Гарантия на вакуумную технологию: 7 лет. |
|
Фильтр случайных шумов |
Алгоритм фильтрации такт-индуцированных зарядов. Обработка сигнала в режиме реального времени или после завершения измерений. |
|
Технология iCam |
Позволяет EMCCD получать изображения высокого качества при помощи программного обеспечения для микроскопии живых клеток сторонних производителей. |
|
Режим счета фотонов |
Устранение мультипликативных шумов. Обработка сигнала в режиме реального времени или после завершения измерений. |
|
'2 в 1' (iXon Ultra 897 и 888) |
EMCCD для измерений с высоким уровнем чувствительности на большой скорости, стандартный CCD для длительного сбора данных. Работа в CCD режиме с низким уровнем шума (3 e- ) |
|
Прямой доступ к данным (iXon Ultra) |
Выходной порт Camera Link для облегчения доступа пользователя к "сырым" (необработанным) данным для обработки в режиме реального времени (идеально для задач адаптивной оптики) |
|
USB интерфейс (iXon Ultra) |
USB 3.0 (модель iXon Ultra 888) и USB 2.0 (модель iXon Ultra 897) |
* Такт-индуцированный или ложный заряд образуется в результате процесса ударной ионизации.
**ROI - Функция позволяет выбрать области изображения, которые будут записываться с максимально возможным разрешением и битрейтом, остальная часть изображения будет записываться в более низком качестве.
