NP 1x1 - твердотельный, волоконно-оптический переключатель, соединяющий оптические каналы путем перенаправления входящего оптического сигнала на выбранный оптический выход с высокой скоростью. Эти характеристики достигаются с помощью запатентованной электрооптической конфигурации с быстрым откликом без пульсации. Оптические переключатели NPSW разработаны для самых требовательных запросов к переключению, способны работать в непрерывном режиме в течении продолжительного времени и имеют немеханическую сверхвысокую надежность. Переключатель серии NP 1x1 управляется сигналами 5 Вт TTL со специально разработанным электронным драйвером, который оптимизирован для различных скоростей повторения.
Особенности:
- Длины волн 520 - 1650 нм;
- Время отклика 90 нс;
- Вносимые потери >0.8 дБ;
- Обратные потери >45 дБ.
Технические характеристики:
|
Параметр |
Мин. значение |
Типовое значение |
Макс. значение |
Единица измерения |
|
Рабочая длина волны |
520 |
1650 |
нм | |
|
Вносимые потери (1260 - 1650 нм) |
0.8 |
1.2 |
дБ | |
|
Вносимые потери (960 - 1260 нм) |
1.0 |
1.3 |
дБ | |
|
Вносимые потери (780 - 960 нм) |
1.2 |
1.5 |
дБ | |
|
Вносимые потери (520 - 680 нм) |
|
1.5 |
2 |
дБ |
|
Перекрестные помехи |
| |||
|
Одноступенчатый Двухступенчатый |
18 30 |
25
|
35
|
дБ |
|
Потери, зависимые от поляризации (только для SM) |
0.15 |
0.3 |
дБ | |
|
Коэффициент экстинкции (только для PM) |
18 |
25 |
|
дБ |
|
Температурная зависимость IL |
0.25 |
0.5 |
дБ | |
|
Обратные потери |
45 |
50 |
60 |
дБ |
|

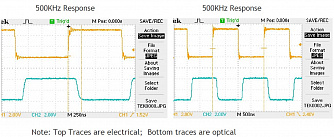

Время отклика (подъем, спад) |
90 |
нс | ||
|
Тип волокна |
|
SMF-28, PM |
|
|
|

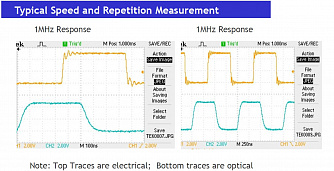

Частота повторений |
DC |
1000 |
кГц | |
|
Рабочая температура |
-5 |
70 |
°C | |
|
Оптическая мощность |
300 |
мВт | ||
|
Температура хранения |
-40 |
85 |
°C | |
Формирование артикула:
NFXX-11 X X X X X X
|
Символ |
Обозначение |
|
X: Длина волны, нм |
650 |
|
780 | |
|
850 | |
|
1060 | |
|
1310 | |
|
1480 | |
|
1550 | |
|
1625 | |
|
2000 | |
|
1565-1620 | |
|
Под заказ | |
|
X: Тип переключателя |
Одноступенчатый |
|
Двухступенчатый | |
|
X: Частота повторений |
500 кГц |
|
1 МГц | |
|
X: Тип волокна |
SMF-28 |
|
HI1060 | |
|
HI780 | |
|
PM1550/250 | |
|
PM1550/400 | |
|
PM850 | |
|
PM980 | |
|
Под заказ | |
|
X: Покрытие волокна |
Без покрытия |
|
900 мкм | |
|
Под заказ | |
|
X: Длина волокна |
0.25 м |
|
0.5 м | |
|
1 м | |
|
Под заказ | |
|
X: Коннекторы |
Без коннектора |
|
FC/PC | |
|
FC/APC | |
|
SC/PC | |
|
SC/APC | |
|
ST/PC | |
|
LC/PC | |
|
LC/APC | |
|
Под заказ |
