        Электрооптические переключатели NF, 520-2200 нм

        Главная
        —
        Каталог продукции
        —
        Волоконная оптика
        —
        Оптоволоконные компоненты
        —
        Оптоволоконные коммутаторы
        —
        Коммутаторы Agiltron
        —
        Сверхбыстрые оптические коммутаторы NanoSpeed
        —Электрооптические переключатели NF, 520-2200 нм
        Фото Электрооптические переключатели NF, 520-2200 нм
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Описание
        • Оплата
        • Доставка
        • Гарантия

        Серия NF – это сверхскоростные волоконно-оптические переключатели на базе запатентованной электрооптической конфигурации, которая отличается низкими оптическими потерями и широким диапазоном температур. Волоконно-оптический переключатель серии NF отвечает самым строгим требованиям к коммутации для непрерывной работы более 25 лет и немеханической сверхвысокой надежности.

        Особенности:

        - Конфигурации 1x1, 1x2, 2х2;

        - Длины волн 520 - 2200 нм;

        - Время отклика 8 нс;

        - Вносимые потери >0.6 дБ;

        - Оптическая мощность до 5 Вт;

        - Тип оптического волокна SM и PM.

        Технические характеристики:

        Параметр

        Мин. значение

        Типовое значение

        Макс. значение

        Единица измерения

        Рабочая длина волны

        520

        2200

        нм

        Вносимые потери (1900 - 2200 нм)

        0.8

        1.8

        дБ

        Вносимые потери (1260 - 1650 нм)

        0.6

        1.0

        дБ

        Вносимые потери (960 - 1100 нм)

        0.8

        1.3

        дБ

        Вносимые потери (780 - 960 нм)

        1.2

        1.5

        дБ

        Вносимые потери (520 - 680 нм)

        1.5

        2.3

        дБ

        Перекрестные помехи (одноступенчатый)

        15

        20

        30

        дБ

        Перекрестные помехи (двухступенчатый)

        30

        35

        45

        дБ

        Потери, зависящие от поляризации (SM)

        0.15

        0.3

        дБ

        Коэффициент экстинкции (PM)

        18

        25

        дБ

        Поляризационная модовая дисперсия (SM)

        0.1

        0.3

        пс

        Обратные потери

        45

        50

        дБ

        Время отклика (подъем. спад)

        8

        10

        нс

        Частота повторений

        DC

        100

        кГц

        Рабочая температура

        -5

        75

        °C

        Оптическая мощность

        300 (стандартная версия)

        5000 (высокомощная версия)

        мВт

        Температура хранения

        -40

        100

        °C

        Формирование артикула:

        NFXX-XX X X X X X X

        Символ

        Обозначение

        XX: Версия переключателя

        Стандартная

        Высокой мощности

        X: Конфигурация

        1x1

        1x2

        2x2

        X: Длина волны, нм

        550

        650

        780

        850

        1060

        1310

        1480

        1550

        1625

        2000

        Под заказ

        X: Тип переключателя

        Одноступенчатый

        Двухступенчатый

        X: Частота повторений

        100 кГц

        1 МГц

        2 МГц

        3 МГц

        X: Тип волокна

        SMF-28

        HI1060

        HI780

        PM1550/250

        PM850

        PM980

        Под заказ

        X: Покрытие волокна

        200 мкм без покрытия

        900 мкм в кожухе

        Под заказ

        X: Длина волокна

        0.25 м

        0.5 м

        1 м

        Под заказ

        X: Коннекторы

        Без коннектора

        FC/PC

        FC/APC

        ST/PC

        LC/APC

        Под заказ

        Галерея
        1 фото —
        1/1 —

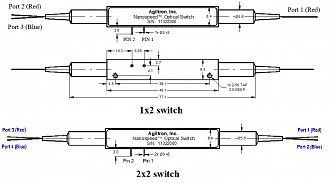

        Фото Электрооптические переключатели NF, 520-2200 нм
        Фото Электрооптические переключатели NF, 520-2200 нм

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
