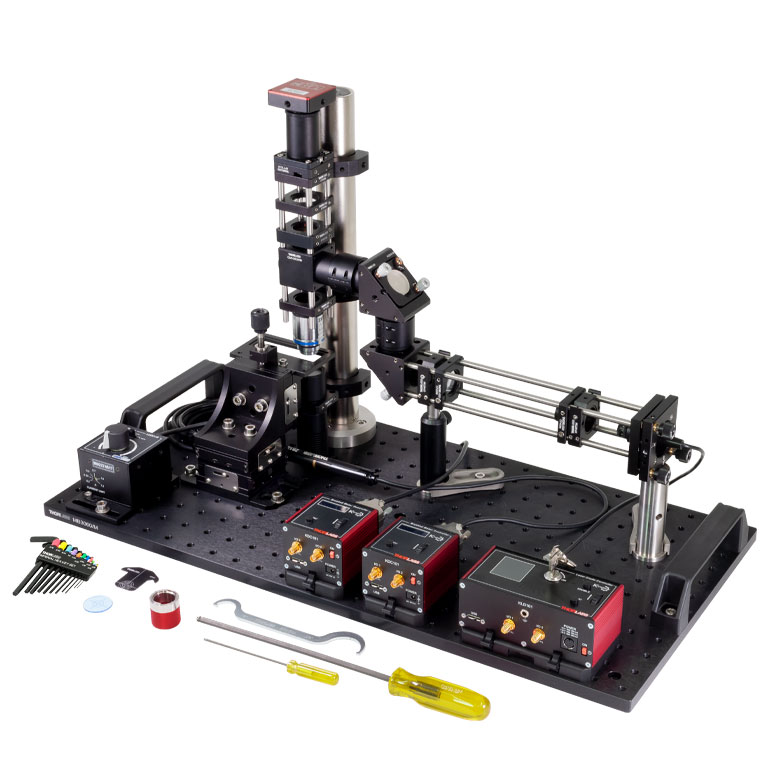

EDU-OT3 - Портативный оптический пинцет, дюймовая резьба, Thorlabs

EDU-OT3 — обновлённый учебный комплект оптического пинцета на дюймовой (imperial) механике, предназначенный для наглядной демонстрации и изучения работы оптических ловушек в вузах и лабораториях. Комплект позволяет захватывать и удерживать микрочастицы размером порядка 1–10 мкм, наблюдать броуновское движение, продемонстрировать 3D-траппинг и базовые принципы измерения оптических сил. Вся система собрана на алюминиевой breadboard 30 × 60 см и может переноситься без необходимости перенастройки.

Ключевые особенности

• Полный учебный стенд оптического пинцета «из коробки»: включает оптические компоненты, лазер, объектив, камеру, механику и источник освещения (кроме компьютера).
• Оптимизирован для образования и демонстраций: изучение фундаментальных принципов оптической ловушки, броуновского движения и удержания микрочастиц.
• Используется видимый лазер 658 нм — ловушка хорошо видна через микроскоп, что упрощает обучение.
• Компактная портативная конструкция: все элементы смонтированы на алюминиевой breadboard 30 × 60 см (1' × 2'), возможен перенос без разюстировки.
• Обновлённая версия по сравнению с EDU-OT2:
  • современная цветная CMOS-камера с улучшенным качеством изображения;
  • усовершенствованный делитель пучка для более эффективного ввода мощности в ловушку;
  • обновлённые элементы cage-системы для более жёсткой фиксации.
• Трёхкоординатная система позиционирования образца: две моторизованные оси X/Y и ручная ось Z для точного перемещения частицы относительно статичного лазерного пучка.
• Дюймовая (imperial) система крепёжных элементов: полная совместимость с 1" стойками, зажимами и 30 мм cage-системой Thorlabs.
• Подробное руководство с пошаговой сборкой, юстировкой и набором лабораторных работ.

Технические характеристики

Лазерная часть

• Тип лазера: диодный лазер для ловушки
• Длина волны: 658 нм (красный видимый диапазон)
• Типичная мощность ловушки: около 40 мВт
• Класс лазерной безопасности: Class 3B (в комплекте ключевой переключатель и разъём межблочной блокировки)

Оптика и микроскоп

• Объектив ловушки: 63×, числовая апертура 0,8 (обеспечивает формирование стабильной 3D-ловушки)
• Освещение образца: светодиодный источник белого света для наблюдения микрочастиц

Камера наблюдения

• Тип: цветная CMOS-камера
• Разрешение: порядка 1440 × 1080 пикселей
• Назначение: вывод изображения ловушки и частиц на экран ПК для демонстраций и записи экспериментов

Система позиционирования и механика

• Платформа: алюминиевая breadboard 30 × 60 см (1' × 2')
• Стадия образца (3 оси):
  • X/Y — моторизованные трансляционные модули с ходом около 12 мм;
  • Z — ручной тонкий подъём для точной установки плоскости фокуса.
• Резьба: дюймовая (imperial), совместима с оптомеханикой Thorlabs

Питание

• Диапазон входного напряжения: 100–230 В AC (через комплектные блоки питания)

EDU-OT3 — наглядный, портативный и технически выверенный комплект для изучения оптических ловушек, основанный на реальной научной технологии и адаптированный под учебные задачи.
