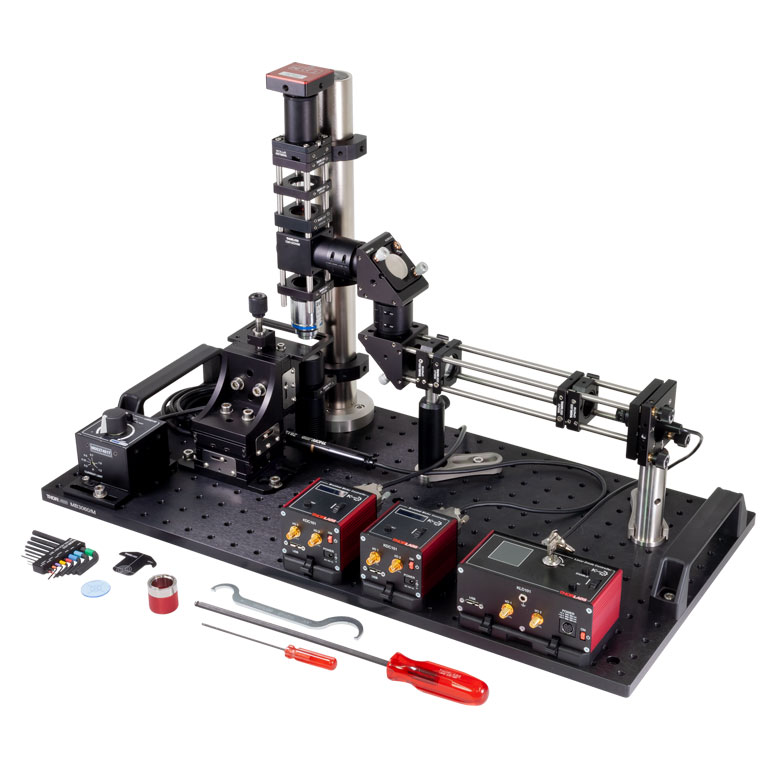

EDU-OT3/M — современный учебный комплект оптического пинцета на метрической оптомеханике. Предназначен для вузов, учебных и научных лабораторий, демонстрирует принцип действия оптических ловушек и позволяет в реальном времени захватывать, удерживать и перемещать микрочастицы размером порядка 1–10 мкм. Вся система смонтирована на алюминиевой оптической плите 30 × 60 см и может переноситься без необходимости повторной юстировки.
Ключевые особенности
- Полный учебный набор «из коробки»: включает лазер, оптические компоненты, высокоапертурный объектив, систему позиционирования образца, камеру, источник освещения и оптическую плиту (ПК приобретается отдельно).
- Оптимизирован для образования и демонстраций: позволяет наглядно показать оптический захват, броуновское движение, 3D-траппинг микрочастиц и основы измерения оптических сил.
- Используется видимый лазер: точка ловушки хорошо видна через микроскоп, что упрощает обучение и настройку.
- Портативная конструкция: все элементы смонтированы на алюминиевой breadboard 30 × 60 см; при переносе система сохраняет выравнивание.
- Обновлённая конфигурация по сравнению с предыдущими версиями: улучшенная CMOS-камера, более эффективный ввод мощности в ловушку и усиленная механика для стабильной фиксации оптики.
- Трёхосевая система позиционирования образца: две моторизованные оси X/Y для перемещения образца относительно фиксированного лазерного пучка и ручная ось Z для точной фокусировки.
- Полностью метрическая версия: оптомеханические элементы с метрической разметкой и резьбами, совместимы с компонентами Thorlabs серии /M.
- Подробное руководство: пошаговая сборка, юстировка, примеры экспериментов и методические материалы для преподавателей.
Технические характеристики
Лазерная часть
- Тип лазера: диодный лазер для оптической ловушки
- Длина волны (типовая): 658 нм (красный видимый диапазон)
- Выходная мощность (типовая): около 40 мВт
- Класс лазерной безопасности: 3B (в комплекте ключевой переключатель и разъём межблочной блокировки; предусмотрены меры безопасности и защитные очки)
Оптика и наблюдение
- Объектив ловушки: 63×, числовая апертура 0,8 — формирование стабильной 3D-ловушки.
- Освещение образца: светодиодный источник белого света для контрастного наблюдения микрочастиц.
Камера
- Тип: цветная CMOS-камера
- Разрешение: порядка 1440 × 1080 пикселей
- Назначение: вывод изображения ловушки и частиц на экран ПК, запись и демонстрация экспериментов.
Система позиционирования и механика
- Платформа: алюминиевая оптическая плита 300 × 600 мм с метрической сеткой отверстий.
- Стадия образца (3 оси):
- X/Y — моторизованные трансляционные модули с ходом порядка 12 мм;
- Z — ручная точная регулировка фокуса для задания глубины ловушки.
- Резьба и совместимость: метрические элементы крепления, совместимы с оптомеханикой Thorlabs /M.
Питание
- Диапазон входного напряжения: 100–230 В AC (через комплектные блоки питания)
EDU-OT3/M — актуальный метрический учебный комплект оптических пинцетов, сочетающий наглядность, стабильность и соответствие современным учебным программам по оптике и фотонике.
