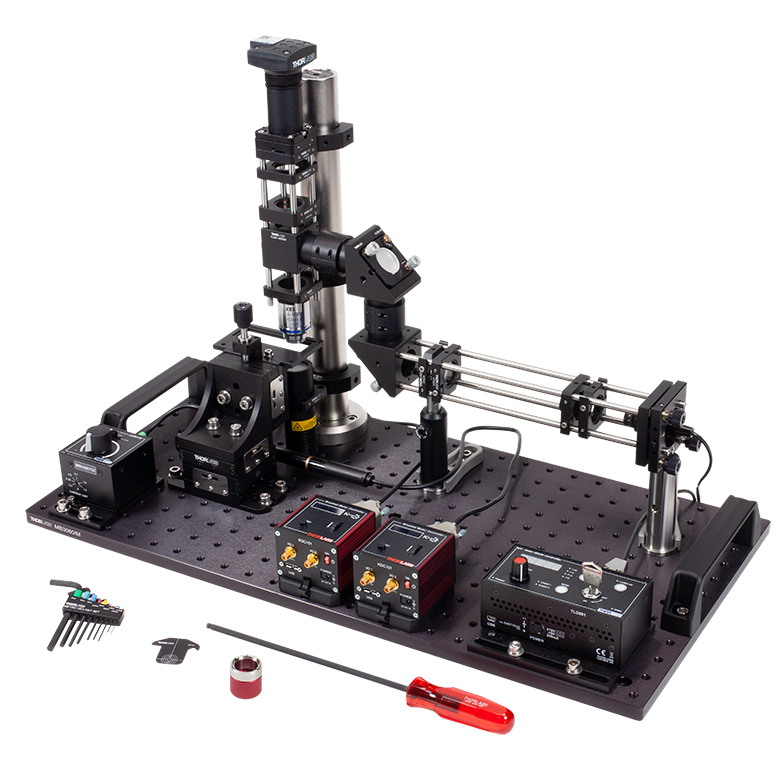

EDU-OT2 - Портативный оптический пинцет, дюймовая резьба, Thorlabs

EDU-OT2 — учебный комплект портативного оптического пинцета на дюймовой (imperial) механике, предназначенный для демонстрации и изучения принципов оптических ловушек в учебных лабораториях и вузах. Комплект позволяет захватывать и перемещать микрочастицы (порядка 1–10 мкм) с помощью фокусированного лазерного пучка, наблюдать броуновское движение, 3D-траппинг и измерять эффекты оптических сил в наглядном формате. Вся оптическая схема смонтирована на алюминиевой breadboard 30 × 60 см и может переноситься без необходимости перенастройки.

Ключевые особенности

• Полноценный учебный стенд оптического пинцета «из коробки»: включает оптику, механику, лазер, микроскопический тракт и камеру (ПК приобретается отдельно).
• Оптимизирован для образовательных и демонстрационных задач: изучение принципов оптических ловушек, броуновского движения, 3D-захвата микрочастиц.
• Видимый лазер позволяет визуально наблюдать положение ловушки через микроскоп.
• Система смонтирована на компактной 30 × 60 см (1' × 2') алюминиевой breadboard для удобного переноса без разюстировки.
• Трёхкоординатная система позиционирования образца:
  • две моторизованные оси X/Y для перемещения образца относительно ловушки;
  • ручная ось Z для точной фокусировки и задания глубины трапа.
• Согласованный комплект оптомеханики с дюймовыми резьбами (imperial): стойки, крепления, cage-система и элементы совместимы с дюймовой стандартной инфраструктурой Thorlabs.
• Система видеонаблюдения на базе CMOS-камеры для вывода изображения процесса захвата частиц на экран.
• В комплект входит подробное руководство по сборке, настройке и проведению экспериментов.

Технические характеристики

Оптический тракт и лазер

• полупроводниковый диодный лазер (trap laser)
• Длина волны: 658 нм (красный видимый диапазон)
• Типичная выходная мощность ловушки: до 40 мВт
• Класс лазерной безопасности: 3B (с ключом и межблочными блокировками в составе драйвера)
• Объектив микроскопа: 63×, NA 0,8 (используется для фокусировки ловушки и наблюдения)

Система наблюдения

• Камера: цветная CMOS-камера
• Разрешение: 1280 × 1024 пикселя (типичное значение для комплектной камеры)
• Освещение образца: светодиодный источник белого света для контрастного изображения частиц

Позиционирование и механика

• Платформа: алюминиевая breadboard 30 × 60 см (1' × 2')
• Стадия образца: 3-осевая
  • X/Y — моторизованные трансляционные модули с ходом порядка 12 мм;
  • Z — ручной тонкий подъём для точной установки плоскости фокуса.
• Резьба и совместимость: дюймовая система креплений (imperial) для интеграции с стандартными компонентами Thorlabs.

Питание

• Рабочее напряжение электронных модулей: 100–230 В AC (через комплектные блоки питания)

Примечание: EDU-OT2 является учебным комплектом предыдущего поколения и может быть заменён более новой версией EDU-OT3; характеристики уточняйте по фактической комплектации.
