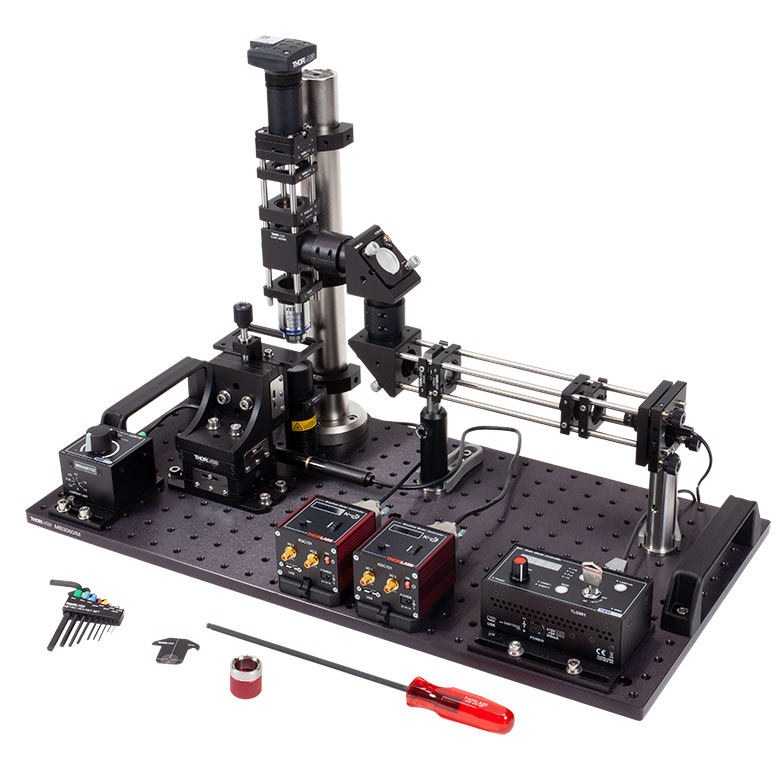

EDU-OT2/M — учебный комплект портативного оптического пинцета на метрической оптомеханике, разработанный для вузов, лабораторий и учебных центров. Комплект демонстрирует принцип действия оптических ловушек и позволяет захватывать и перемещать микрочастицы (порядка 1–10 мкм) с помощью сфокусированного лазерного пучка. Все компоненты смонтированы на алюминиевой оптической плите 30 × 60 см, что обеспечивает портативность и стабильность без необходимости перенастройки при переносе.
Ключевые особенности
- Готовый учебный стенд оптического пинцета: включает лазер, оптику, объектив, систему позиционирования, камеру и оптическую плиту (компьютер приобретается отдельно).
- Оптимизирован для учебных и демонстрационных задач:
- изучение принципов оптического захвата и удержания частиц;
- наблюдение броуновского движения;
- демонстрация 3D-траппинга микрочастиц.
- Используется видимый лазер, что упрощает выравнивание и визуальный контроль положения ловушки.
- Монтаж на алюминиевой breadboard 30 × 60 см: компактная, переносимая конструкция без необходимости юстировки после перемещения.
- Система позиционирования образца: моторизованные оси X/Y и ручная ось Z для точного перемещения частиц относительно ловушки.
- Полностью метрическая конфигурация: стойки, крепления, направляющие и отверстия под метрический стандарт, совместимы с компонентами Thorlabs в метрическом исполнении.
- CMOS-камера для вывода изображения ловушки и частиц на экран ПК, записи экспериментов и демонстраций.
- Подробное руководство по сборке, настройке и проведению лабораторных работ.
Технические характеристики
Лазерный модуль
- Тип лазера: диодный лазер для оптической ловушки
- Длина волны: 658 нм (видимый красный диапазон)
- Типичная выходная мощность ловушки: около 40 мВт
- Класс лазерной безопасности: Class 3B (ключевой переключатель, разъём межблочной блокировки)
Оптика и наблюдение
- Объектив ловушки: высококачественный микроскопический объектив (воздушный), обеспечивающий формирование стабильной оптической ловушки.
- Освещение: светодиодный источник белого света для контрастного наблюдения частиц.
Камера
- Тип: CMOS-камера
- Назначение: онлайн-наблюдение процесса захвата и движения частиц, демонстрации на экране и запись видео.
Механика и платформа
- Платформа: алюминиевая breadboard 300 × 600 мм с метрической сеткой отверстий.
- Стадия образца:
- X/Y — моторизованные оси для плавного перемещения образца;
- Z — ручная регулировка фокуса для задания глубины ловушки.
- Резьба и совместимость: метрические элементы крепления, совместимы с оптомеханикой серии /M.
Питание
- Диапазон входного напряжения: 100–230 В AC (через комплектные блоки питания)
EDU-OT2/M предназначен для наглядного изучения оптических ловушек и построен на базе стандартных оптомеханических компонентов Thorlabs с метрической резьбой.
