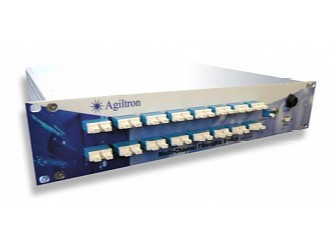

SelfAlign – серия волоконно-оптических переключаталей, созданных по технологии, позволяющей избежать использование просветляющих покрытий и линз. К достоинствам переключателей серии можно отнести низкие вносимые потери около 1 дБ для любого размера решетки и совместимость с любым даиметром сердцевины волокна. Серия коммутаторов SelfAlign соответствует стандартам надежности Telcordia 1209 и 1221. Управляющая схема встроена в корпус и подключается посредством интерфейса RS232, RS485 или RJ45.
Особенности:
- Конфигурации 16х16, 24х24, ..., 250х250;
- Диапазон длин волн 400-1800 нм;
- Вносимые потери 1 дБ;
Технические характеристики:
|
Параметр |
Значение |
Ед. изм. |
||
|
|
Мин. |
Тип. |
Макс. |
|
|
Рабочая длина волны |
400 |
1260-1650 |
1800 |
нм |
|
Вносимые потери |
|
1 |
2 |
дБ |
|
Перекрестные помехи |
55 |
60 |
|
дБ |
|
Скорость коммутации |
|
|
1000 |
мс |
|
Поляризационные потери |
|
0.04 |
0.2 |
дБ |
|
Потери. зависящие от длины волны |
|
0.1 |
0.3 |
дБ |
|
Обратные потери |
45 |
|
|
дБ |
|
Воспроизводимость |
|
0.1 |
0.3 |
дБ |
|
Рабочее напряжение |
|
|
12 |
В |
|
Энергопотребление |
0.7 |
3.6 |
5 |
Вт |
|
Габариты корпуса |
Зависит от коннектора W/LC=2RU/96 портов |
|
||
Формирование артикула:
SANM-XXXX X X X X X X
|
Символ |
Обозначение |
|
XXXX: Конфигурация |
16x16 |
|
24x24 |
|
|
32x32 |
|
|
64x64 |
|
|
128x128 |
|
|
144x144 |
|
|
192x192 |
|
|
250x250 |
|
|
Под заказ |
|
|
X: Длина волны, нм |
650 |
|
780 |
|
|
850 |
|
|
1060 |
|
|
1310 |
|
|
1550 |
|
|
1310 и 1550 |
|
|
Под заказ |
|
|
X: Тип коммутации |
С фиксацией |
|
Без фиксации |
|
|
Под заказ |
|
|
X: Корпус |
Стандартный |
|
Специальный |
|
|
Под заказ |
|
|
X: Тип волокна |
SMF-28 |
|
MM 50/125 |
|
|
MM 62.5/125 |
|
|
Под заказ |
|
|
X: Контроль мощности |
На входе |
|
На выходе |
|
|
На входе и выходе |
|
|
Отсутствует |
|
|
X: Коннекторы |
FC/PC |
|
FC/APC |
|
|
SC/PC |
|
|
SC/APC |
|
|
ST/PC |
|
|
LC |
|
|
Отсутствует |
|
|
Под заказ |
