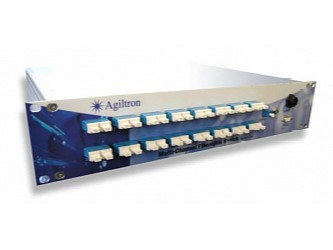

SelfAlign – серия волоконно-оптических переключаталей, созданных по технологии, позволяющей избежать использование просветляющих покрытий и линз. Оптические переключатели SelfAlign 1xN предназначены для мониторинга сигнала по нескольким каналам и управления сигналом. Переключатель является двунаправленным. К достоинствам переключателей серии можно отнести низкие вносимые потери около 1 дБ для любого размера решетки и совместимость с любым даиметром сердцевины волокна. Серия коммутаторов SelfAlign соответствует стандартам надежности Telcordia 1209 и 1221. Управляющая схема встроена в корпус и подключается посредством интерфейса RS232, RS485 или RJ45.
Особенности:
- Конфигурации 1х8, 1x16, 1x32, 1x64, 1х128;
- Диапазон длин волн 400-1800 нм;
- Вносимые потери 0.6 дБ;
Технические характеристики:
|
Параметр |
Значение |
Ед. изм. |
||
|
|
Мин. |
Тип. |
Макс. |
|
|
Рабочая длина волны |
400 |
1800 |
нм |
|
|
Вносимые потери |
|
0.6 |
1.5 |
дБ |
|
Перекрестные помехи |
50 |
|
дБ |
|
|
Скорость коммутации |
|
|
1000 |
мс |
|
Поляризационные потери |
|
0.02 |
0.2 |
дБ |
|
Потери. зависящие от длины волны |
|
0.1 |
0.3 |
дБ |
|
Обратные потери |
45 |
|
|
дБ |
|
Воспроизводимость |
|
0.3 |
дБ |
|
|
Рабочее напряжение |
|
|
12 |
В |
|
Энергопотребление |
0.7 |
3.6 |
5 |
Вт |
|
Габариты корпуса |
13.5"x17.5"x3.5" |
|||
Формирование артикула:
LBSC-XXX X X X X X
|
Символ |
Обозначение |
|
XXX: Конфигурация |
1x8 |
|
1x16 |
|
|
1x32 |
|
|
1x64 |
|
|
1x128 |
|
|
Под заказ |
|
|
X: Длина волны, нм |
650 |
|
780 |
|
|
850 |
|
|
1060 |
|
|
1310 |
|
|
1550 |
|
|
1310 и 1550 |
|
|
Под заказ |
|
|
X: Тип коммутации |
С фиксацией |
|
Без фиксации |
|
|
Под заказ |
|
|
X: Тип волокна |
SMF-28 |
|
MM 50/125 |
|
|
MM62.5/125 |
|
|
Под заказ |
|
|
X: Оболочка волокна |
Отсутствует |
|
Loose-tube |
|
|
X: Коннекторы |
FC/PC |
|
FC/APC |
|
|
SC/PC |
|
|
SC/APC |
|
|
LC |
|
|
Отсутствует |
|
|
Под заказ |
